Вуаль

Генератор акустических и виброакустических помех

Назначение

Предназначен для защиты информации, обсуждаемой в служебных помещениях, от средств акустической речевой разведки.

Является средством активной акустической и вибрационной защиты акустической речевой информации типа А, соответствует требованиям ФСТЭК России к средствам защиты акустической речевой информации по 2 классу защиты и может устанавливаться в выделенных помещениях.

Обеспечивает защиту циркулирующей в помещении акустической речевой информации от утечки за счет вибрационных сигналов, возникающих/формируемых под воздействием акустического сигнала на ограждающие конструкции и предметы интерьера, регистрируемых аппаратурой акустической речевой разведки на базе лазеров (лазерного зондирования) в соответствии с требованиями нормативного документа «Требования по технической защите информации, содержащей сведения, составляющие государственную тайну» (ФСТЭК России, 2016).

Сертификат соответствия ФСТЭК России №2636.

Обеспечивает:

высокое качество шумовой помехи за счет использования аналогового задающего генератора на базе шумодиода;
частотную коррекцию спектра помехового сигнала каждого канала;
защиту от утечки информации по оптико-электронному каналу;
мониторинг уровня нагрузки каналов как в ходе настройки системы, так и в ходе эксплуатации;
учет времени наработки под нагрузкой в часах и минутах;
защиту от несанкционированного изменения настроек;
собственную защиту от утечки информации за счет электроакустических преобразований, паразитной генерации и модуляции речевым сигналом;
контроль аварийных ситуаций и визуально-звуковую сигнализацию при отключении одного и более излучателей, коротком замыкании в канале помех, неисправности собственной системы вибрационного зашумления.

Возможная комплектация:

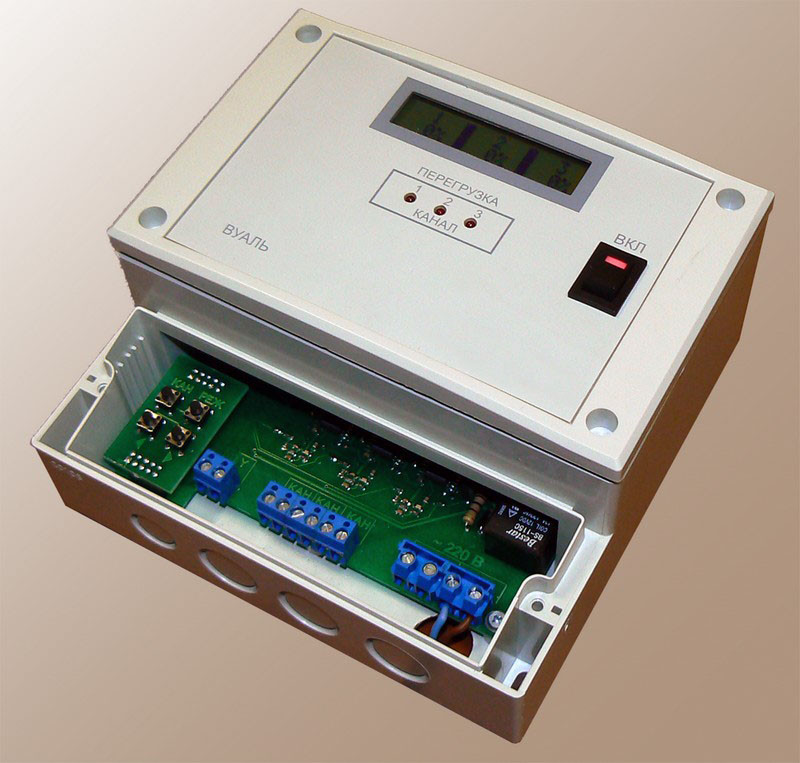

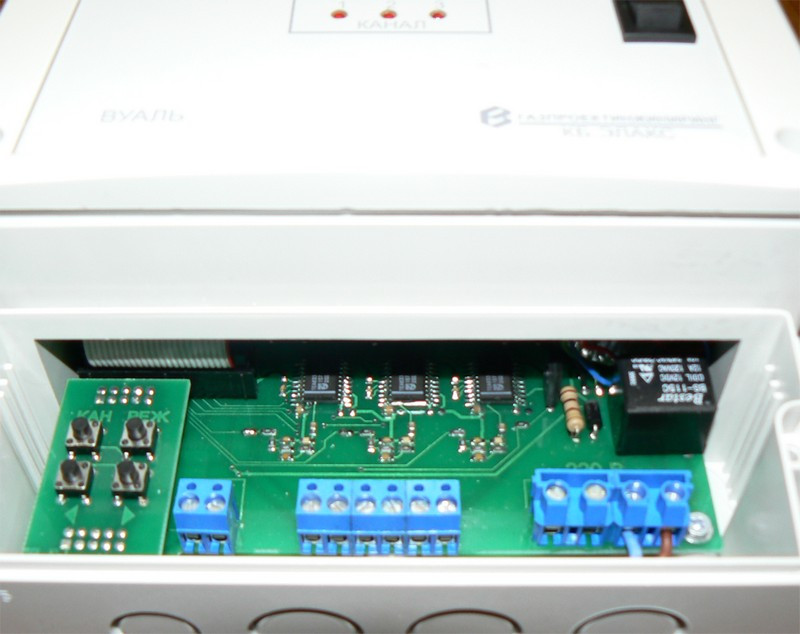

Блок виброгенератора

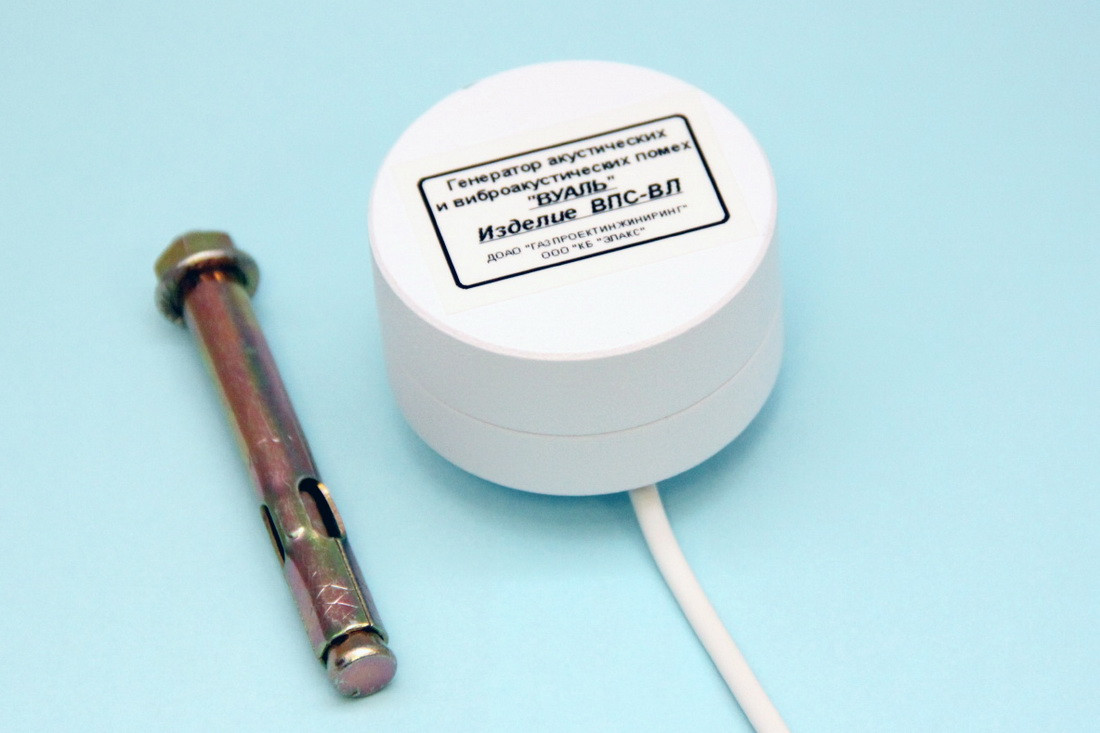

Вибропреобразователь для стен ВПС-ВЛ

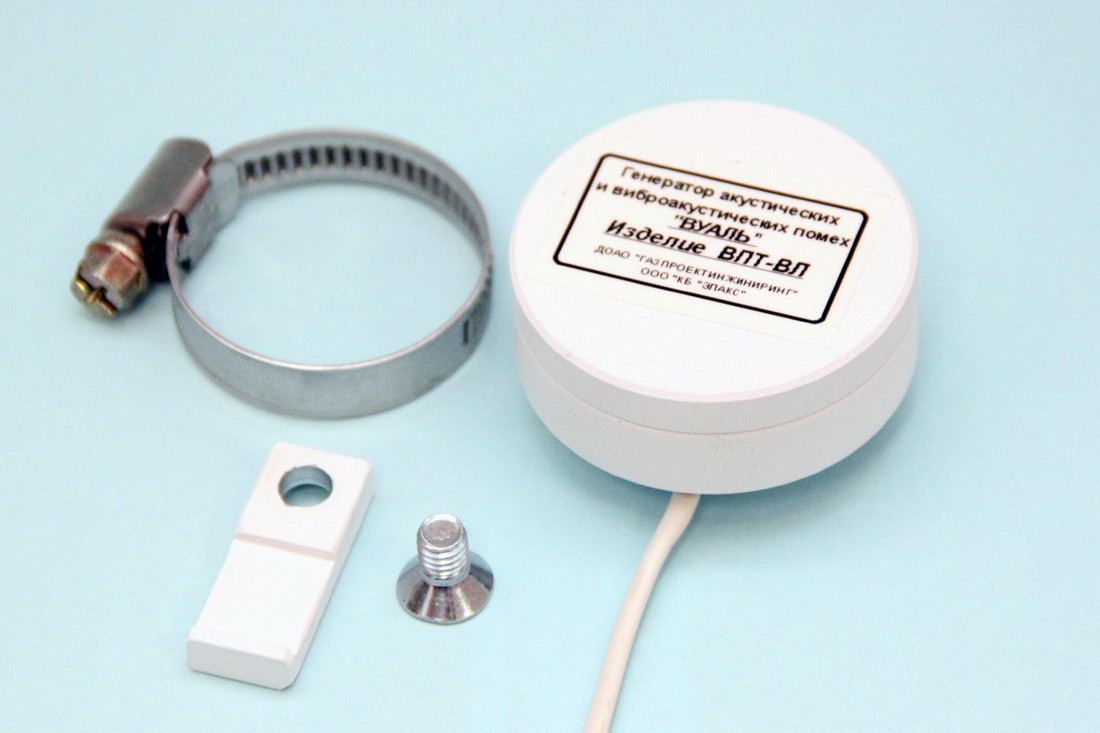

Вибропреобразователь для коммуникаций ВПТ-ВЛ

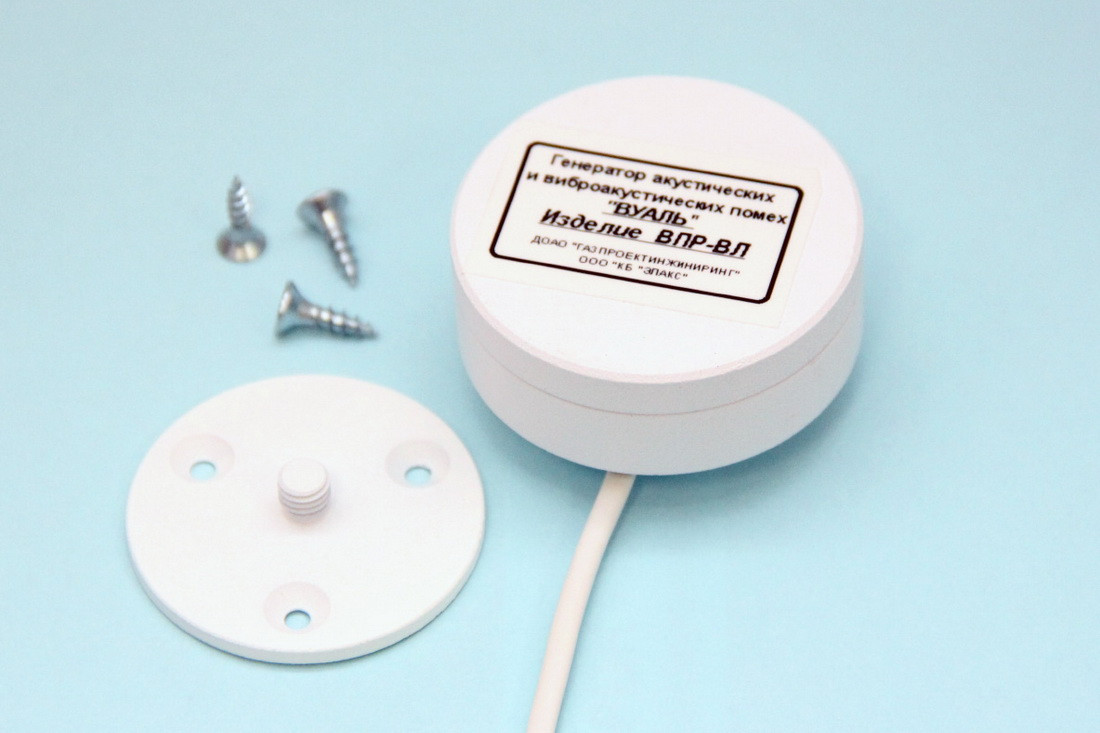

Вибропреобразователь для оконных рам ВПР-ВЛ

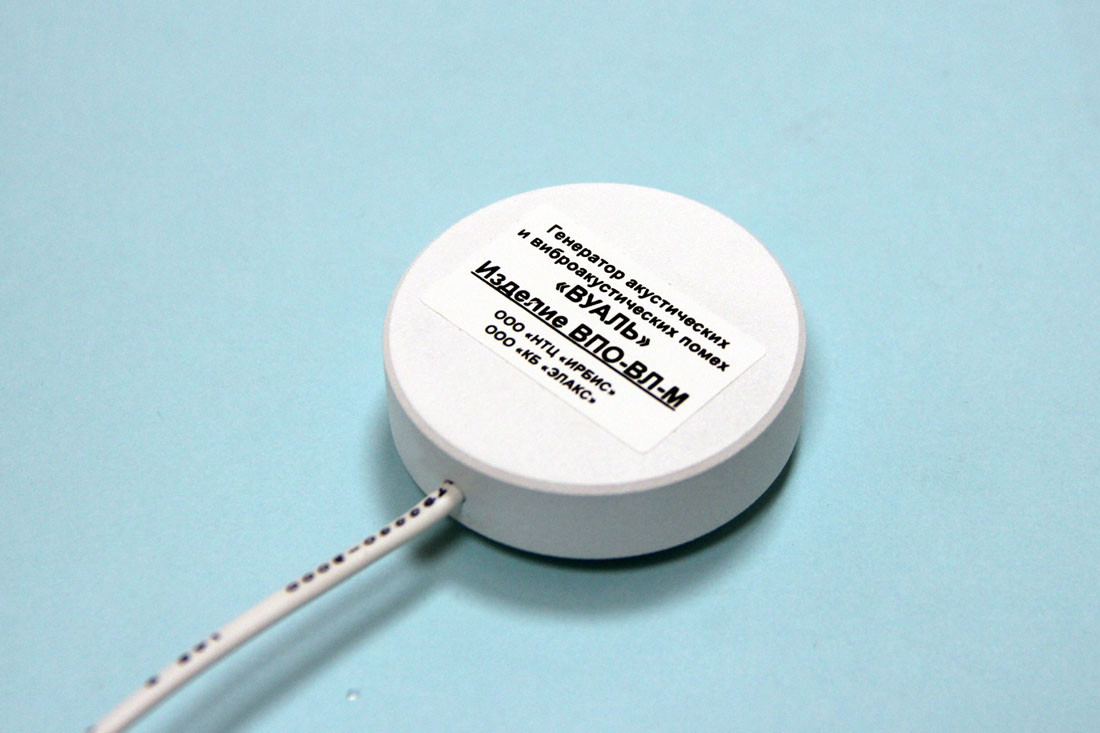

Вибропреобразователь оконный ВПО-ВЛ-М

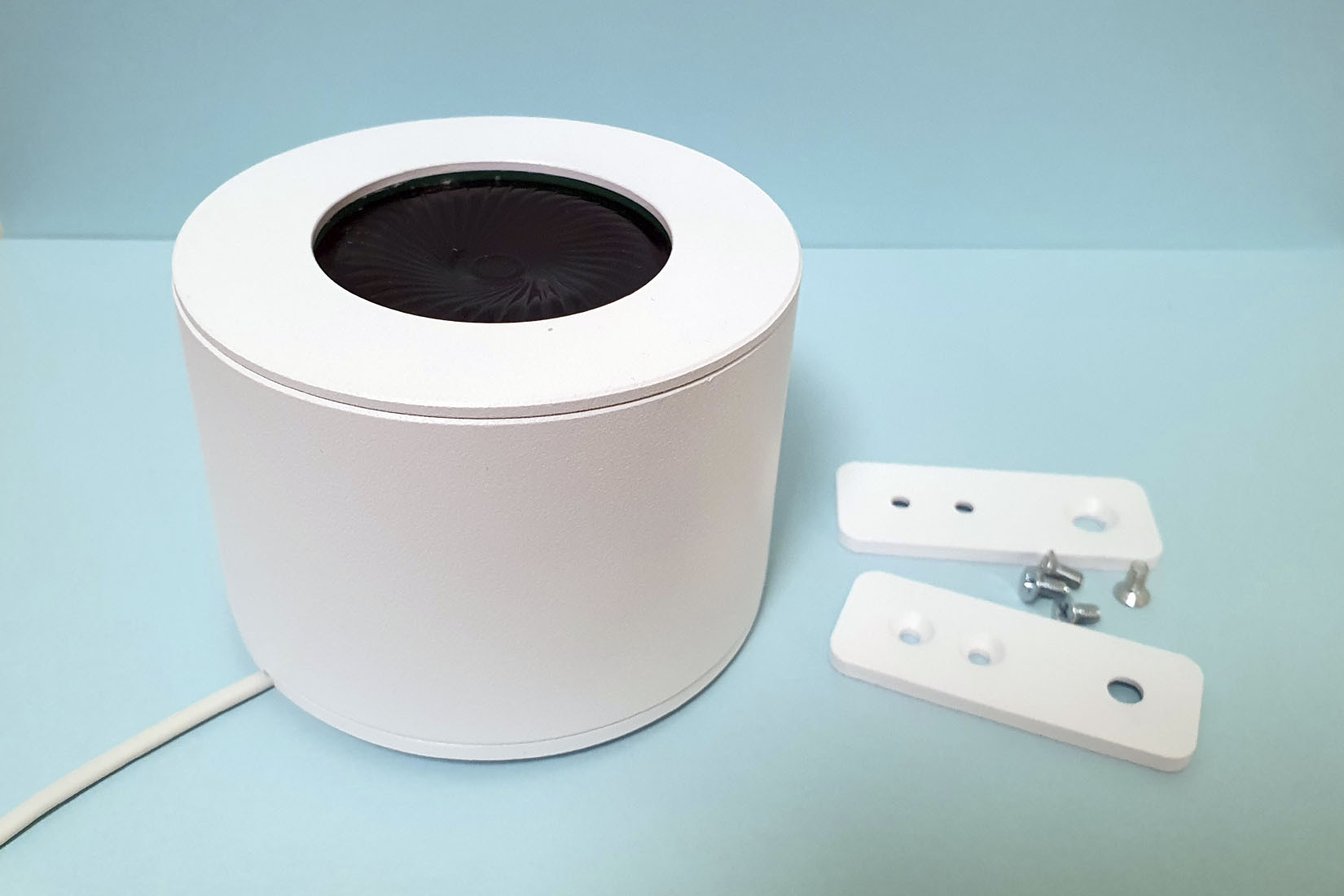

Преобразователь акустический ПА-ВЛ
Зашумляемый экран (экраны) в составе ламелей с вибропреобразователями «ВПО-ВЛ-ЛМ» и карниза в сборе
Модуль проводного дистанционного управления системой «Вуаль» (ДУ-1)

Заказать

Особенности
Технические характеристики

число помеховых каналов – три (виброакустических – 2, акустических – 1);
прецизионная система параллельного контроля линий подключения преобразователей;
вывод информации о состоянии работы системы на жидкокристаллический индикатор;
встроенная перестраиваемая система активной защиты информации от утечки по техническим каналам с программным управлением;
оптимальное использование мощности каналов за счет мониторинга уровня их нагрузки;
возможность дистанционного включения системы по проводному каналу.

Диапазон рабочих частот	100-11200 Гц
Вид помехи	“белый” шум
Энтропийный коэффициент качества, не менее	0,95
Число помеховых каналов	3
Число каналов собственного зашумления	1
Коэффициент корреляции каналов, не более	0,1
Виды подключаемых к каждому каналу преобразователей:	- акустические; - вибрационные
Диапазон регулировки интегрального уровня сигнала, дБ	30
Диапазон регулировки уровня сигнала, дБ: по низким частотам (100-800 Гц); по высоким частотам (2000-11200 Гц)	не менее 12; не менее 15
Максимальное действующее значение напряжения помехового сигнала на выходе каждого канала, не менее: - при работе с вибропреобразователями в режиме «ВП-ВЛ»; - при работе с акустическими преобразователями в режиме «ПА-ВЛ»; - при работе с вибропреобразователями зашумляемого экрана в режиме «ЭКРАН»	- 10 В. - 3 В - 1.6 В
Максимальное число вибропреобразователей, подключаемых к одному каналу параллельно: - при максимальном уровне сигнала; - при среднем уровне сигнала	8; 20
Максимальное число вибропреобразователей зашумляемого экрана, подключаемых к одному каналу параллельно	55
Максимальное число акустических преобразователей, подключаемых к одному каналу параллельно: - при максимальном уровне сигнала; - при среднем уровне сигнала	3; 10
Стабильность во времени интегрального уровня помехового сигнала в течение 12 часов непрерывной работы в пределах, дБ	-3 ... +1
Стабильность интегрального уровня помехового сигнала при изменении напряжения питания от 187 В до 242 В, в пределах, дБ	-3 ... +3
Вид управления рабочими параметрами системы	местное (с использованием клавиатуры); дистанционное (с использованием модулей ДУ)
Электропитание	220 В ± 10%, 50-60 Гц
Продолжительность непрерывной работы при однократном перерыве между включениями 0,5 часа	до 24 часов
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа	(+10 … +35) (60 … 80%) от 86,6 до 106,7
Потребляемая мощность	не более 20 Вт
Габаритные размеры	200 x 160 x 100 мм
Масса	2,0 кг
