Соната-АВ модель 4Б
Система защиты речевой информации
Назначение
“Соната-АВ” модель 4Б является комплексом виброакустической и акустической защиты выделенных помещений до 1 категории включительно. Сертификат ФСТЭК России.

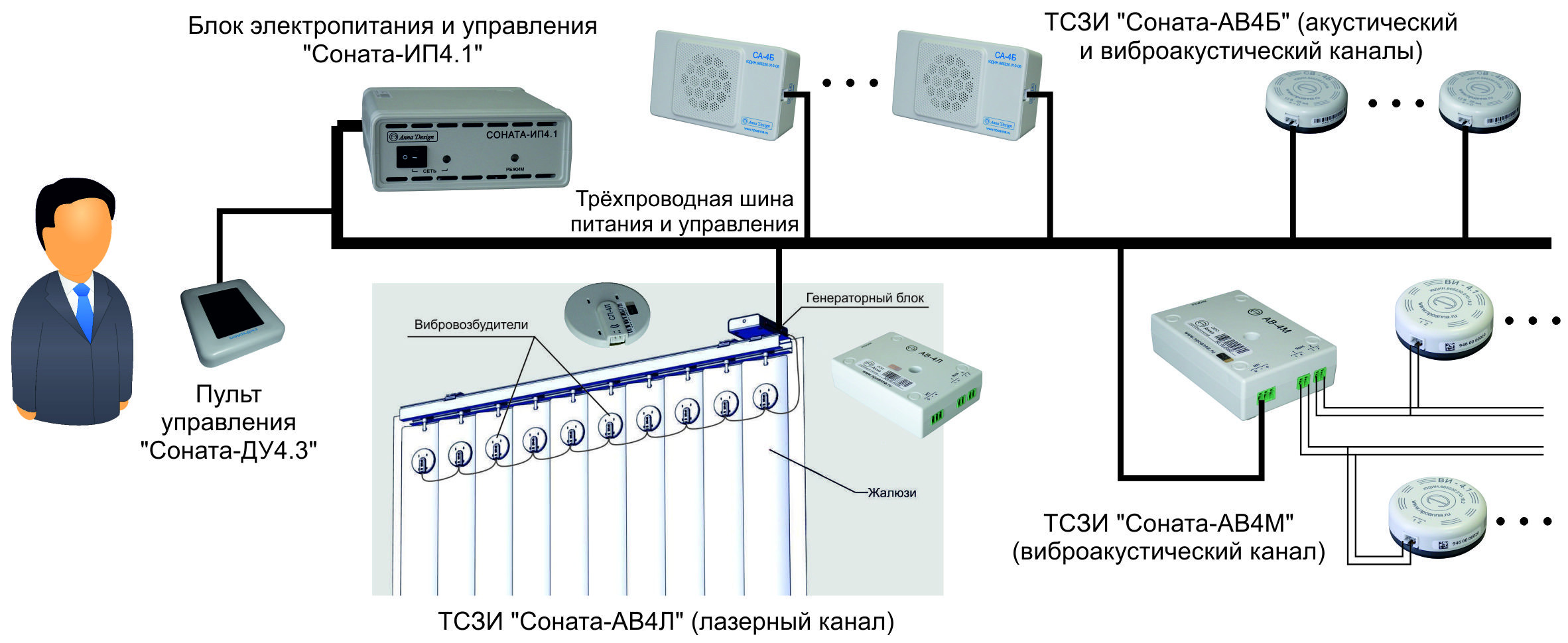

“Соната-АВ” модель 4Б построена по принципу "единый источник электропитания + генераторы-электроакустические преобразователи (излучатели)"
Благодаря этому построению проявляется высокая стойкость защиты информации.
Имеет ряд преимуществ перед "классическим" подходом - "центральный генератор + электроакустические преобразователи":
- Есть возможность подключения к одному питающему шлейфу. Это делает легче процесс проектирования и монтажа
- Индивидуальная регулировка интегрального уровня и корректировка спектра каждого генератора улучшает действие системы
Улучшенная аппаратная настройка элементов модели 4Б позволяет связывать источник электропитания с другими для обмена информацией. Это дает возможность:
- Создать систему автоматического контроля всех элементов
- Снизить время на конфигурирование и тестирование системы
- Изменить настройки генераторов и построить гибкую систему виброакустической защиты
- Уменьшить затраты благодаря использованию единой линии связи и электропитания
| Элементы системы: | |
| 314 | Блок электропитания и управления "Соната-ИП4.1" |
| 316 | Блок электропитания и управления "Соната-ИП4.2" |
| 317 | Блок электропитания и управления "Соната-ИП4.3" |
| 958 | Генератор-акустоизлучатель "СА-4Б" |
| 939 | Генератор-вибровозбудитель "СВ-4Б" |
| 907 | Генераторный блок "АВ-4М" |
| 946 | Вибровозбудитель "ВИ-4.1" |
| 909 | Генераторный блок "АВ-4Л" |
| 945 | Вибровозбудитель "СП-4Л" |
| Сервисное оборудование | |
| 324 | "Соната-ИП4.4" |
| 407 | Блок программирования и контроля "Соната-ПРГ4.1" + СПО "Политон в" (обновления в течении 1 года) |
| Сервисное оборудование в составе СВАЗ "Соната-АВ" модель 4Б | |
| 503 | Пульт управления "Соната-ДУ4.3" |
| 530 | Блок сопряжения с внешними устройствами "Соната-СК4.1" |
| 531 | Блок сопряжения с внешними устройствами "Соната-СК4.2" |
| 856 | Цепной электромеханический привод 'Varia 230V' |
| Размыкатели в составе СВАЗ "Соната-АВ" модель 4Б | |
| 975 | Размыкатель телефонной линии "Соната-ВК4.1" |
| 976 | Размыкатель слаботочной линии "Соната-ВК4.2" |
| 977 | Размыкатель линии Ethernet "Соната-ВК4.3" |
| Оснащение монтажа | |
| Механическое крепление | |
| 808 | Фиксатор тип 1м (кирпич/бетон) |
| 802 | Фиксатор тип 2 (универсал) |
| 803 | Фиксатор тип 3 (окно) |
| 804 | Фиксатор тип 4 (гипсокартон) |
| 807 | Фиксатор тип 4м (стекло) |
| 805 | Фиксатор тип 5 (труба) |
| 809 | Фиксатор тип 7 (кронштейн) |
| 812 | Фиксатор тип 8 (подставка) |
| 814 | Фиксатор тип 10 (пластина) |
| 821 | Фиксатор блока тип 10м (2 наклонных отв для крепления ИП 4.3) |
| 823 | Фиксатор тип 12 (для "Соната-ДУ4.3" и "Сонаты-ДУ4.4") |
| 824 | Фиксатор тип 13 (для крепления СА-4Б на планку жалюзи) |
| 853 | Наконечник для монтажа Фиксаторов тип 1м |
| 854 | Бур для монтажа Фиксаторов тип 1м |
| Приклеивание к стеклу | |
| 825 | Клей УФ-отверждения код 825 |
| 855 | Спецосветитель УФ-03 |
| Электромонтаж | |
| 818 | Ответвитель Ш2 (комплект 3 шт) |
| 819 | Ответвитель Ш2 (комплект 30 шт) |
| 820 | Кабельный 3-проводный разъем для подключения По ReBus (уп 5 шт) |
| 826 | Кабельная розетка CHU-03(10шт) |
| 857 | Кримпер для ответвителей Ш2 |
| 852 | Кримпер тип 2, для кабельных разъемов СВ (YAC-13) |
| 845 | Кабель магистральный код 845 (бухта 50м) |
| 846 | Кабель для отводов код 846 (бухта 50м) |
| 861 | Кабель с разъёмом код 861 |
| 868 | Кабель с разъёмами код 868 |
| 869 | Кабель с разъёмами код 869 |
| 890 | Кабель АВ-4Л-12 (комплект из двух кабелей по 6 нагрузок каждый) |
| 891 | Кабель АВ-4Л-24 (комплект из двух кабелей по 12 нагрузок каждый) |
| 892 | Кабель АВ-4Л-36 (комплект из двух кабелей по 18 нагрузок каждый) |
| 894 | Кабель с разъемом код 894 |
| 895 | Кабель групповой ВИ-4.1 код 895 (бухта 50м) |
| 896 | Кабель с разъемом ВИ-4.1 код 896 |
-
Особенности
- существенное увеличение стойкости защиты за счет многогенераторного независимого возбуждения заградительной помехи в нескольких точках и вследствие исключения электроакустического преобразования в излучателях;
- существенное снижение стоимости комплексов виброакустической защиты вследствие предельной безизбыточности комплексов защиты (возможно комбинирование на одном питающем шлейфе любых сочетаний излучателей).
