СКМ-21 (комплект 21.1)

Селективный нановольтметр

Назначение

Оценка параметров маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.

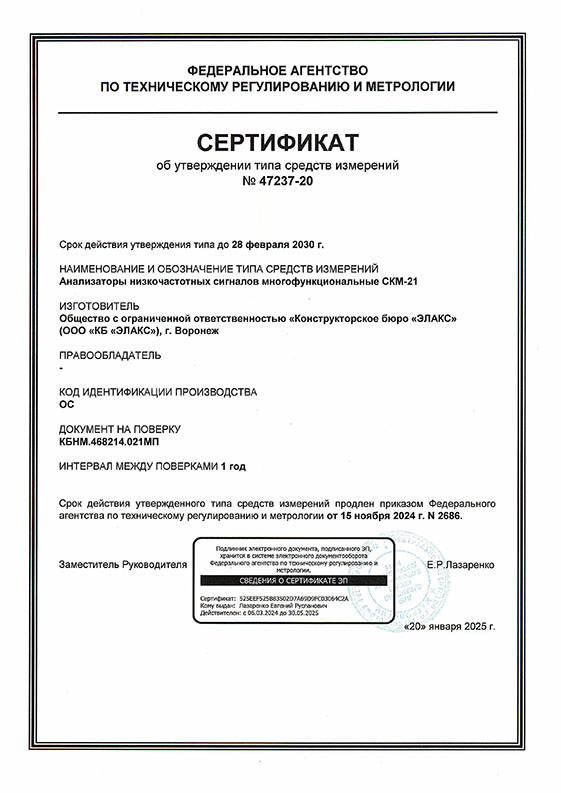

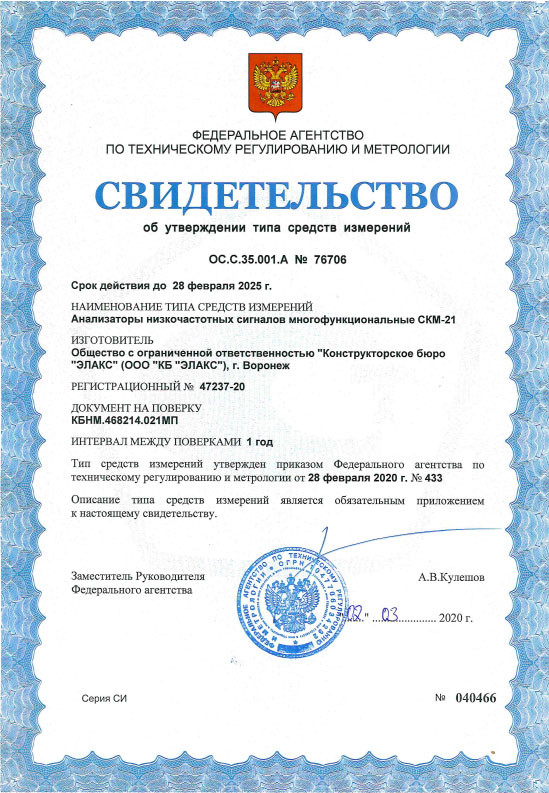

СКМ-21 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76706.

Состав:

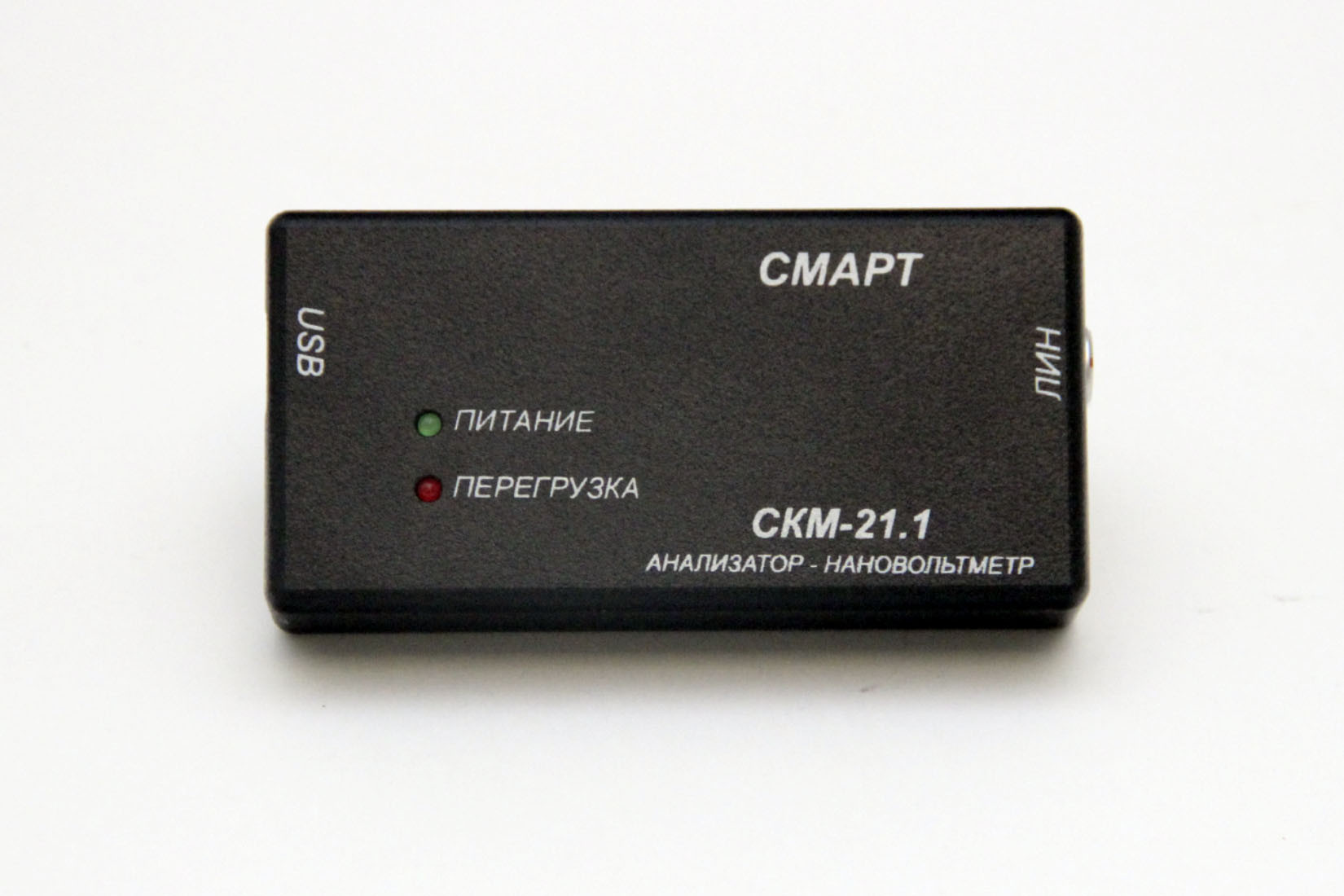

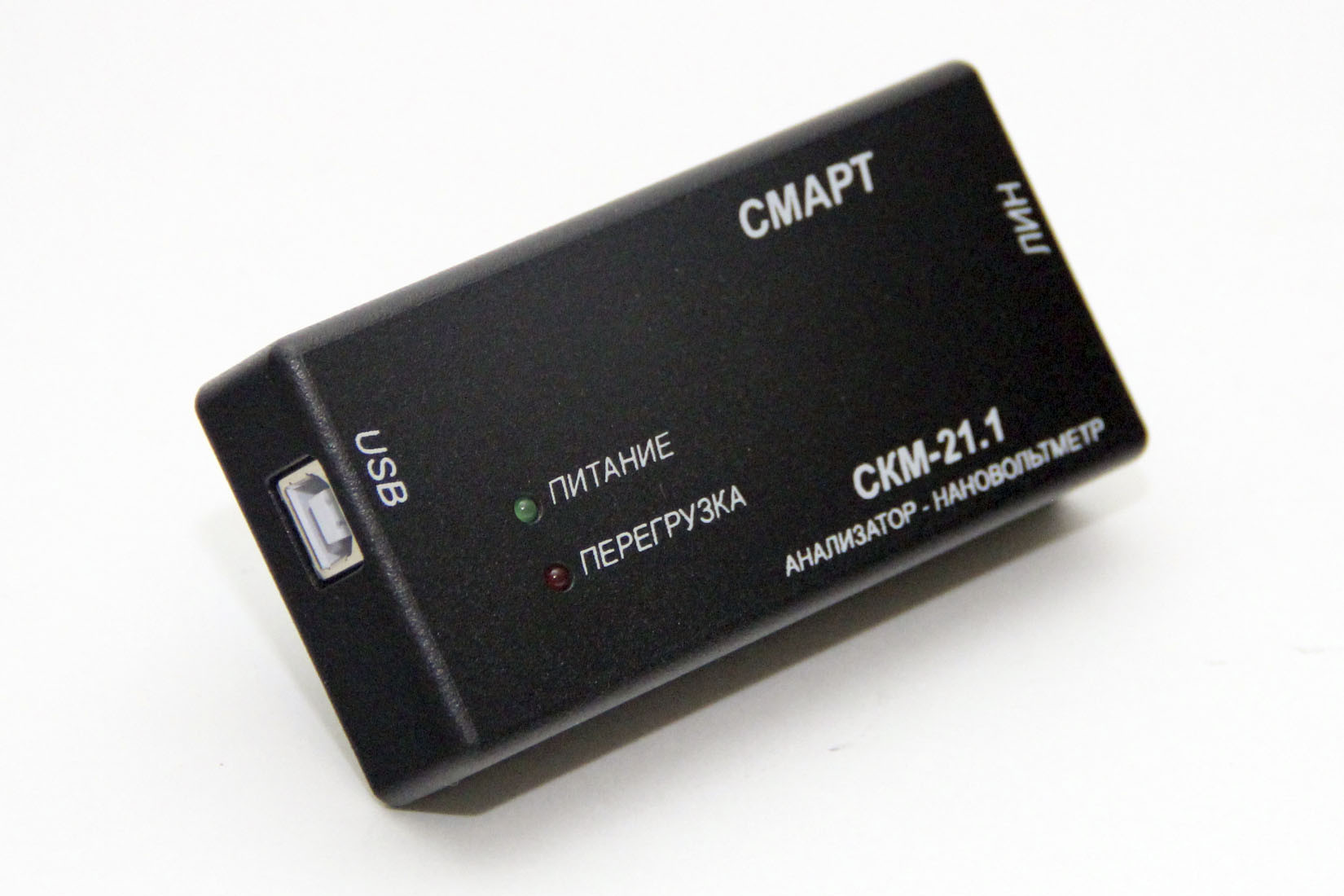

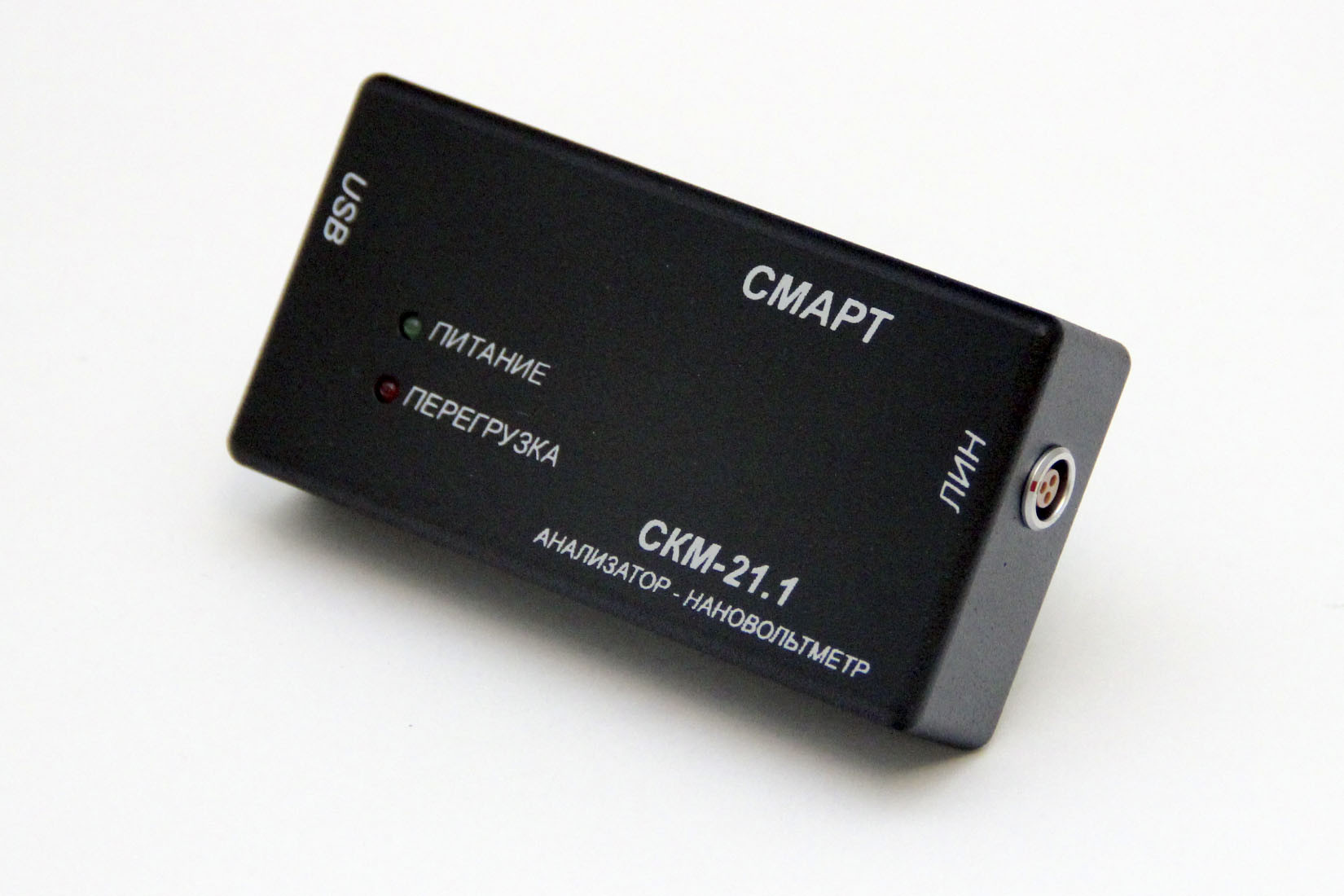

1. Блок измерительный СКМ-21.1 - 1 шт.
2. Измерительный токосъемник с кабелем - 1 шт.

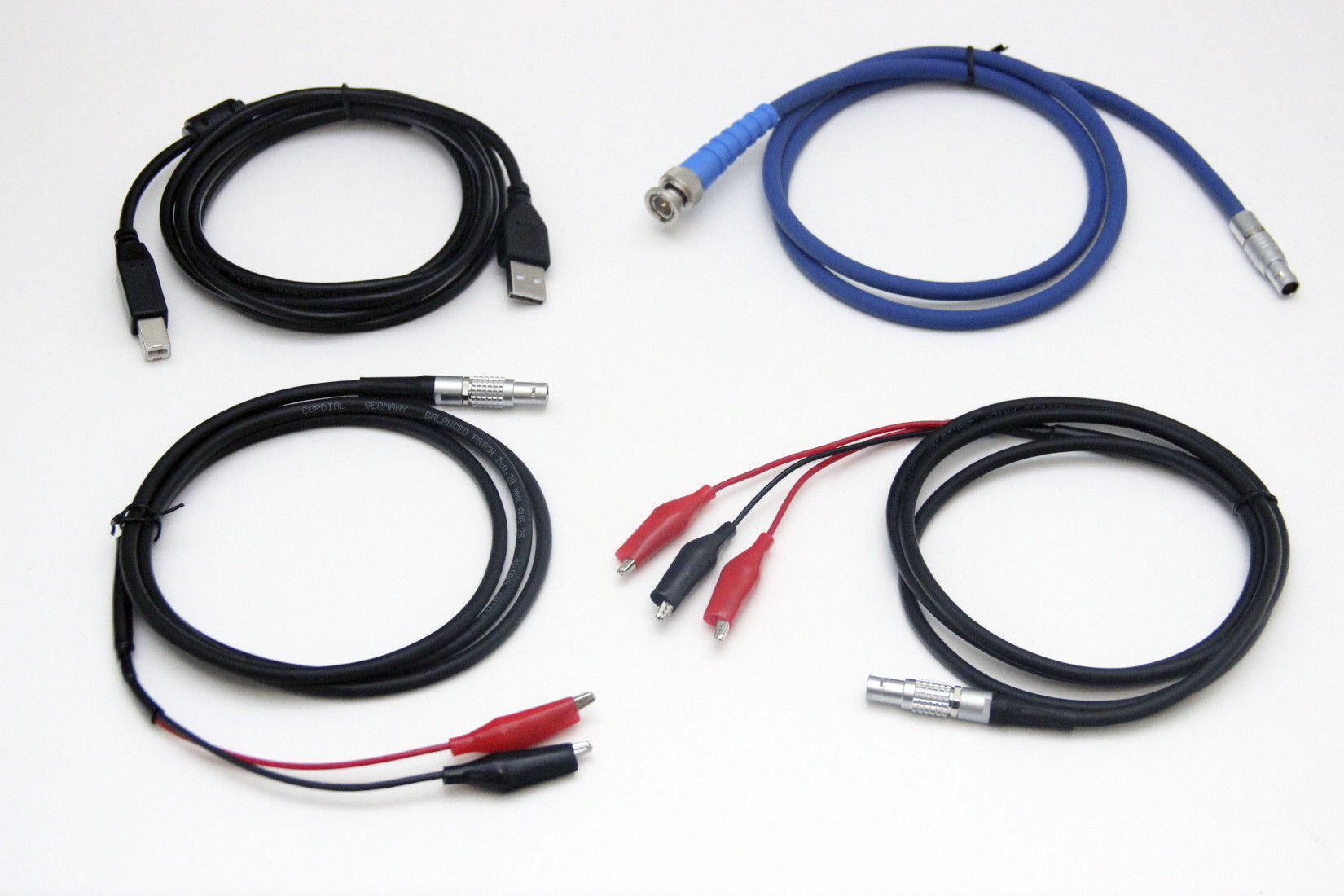

3. Кабель подключения блоков СКМ-21.1 к USB порту ПЭВМ - 1 шт.
4. Универсальный кабель переходник LEMO-BNC блока СКМ-21.1 - 1 шт.
5. Гальванический контакт подключения несимметричных линий к блоку СКМ-21.1 - 1 шт.
6. Гальванический контакт подключения симметричных линий к блоку СКМ-21.1 - 1 шт.
7. Т-коннектор для подключения к разъему BNC - 1 шт.
8. Заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
9. Заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.
10. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
11. Руководство по эксплуатации - 1 шт.

Заказать

Технические характеристики

Режим работы	централизованный (по шине USB ПЭВМ)
Виды анализа	- спектральный анализ с разрешением до 1 Гц; - октавный анализ; - 1/3-октавный анализ
Количество независимых каналов	1
Назначение канала «ЛИН»	- измерение уровня напряжения переменного тока [В]; - измерение силы переменного тока [А] с использованием НЧ токосъемников; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн
При измерении напряжения переменного тока
Диапазон рабочих частот, Гц	от 10 до 20 000
Диапазон измерений, В	от 2*10^-8 до 4
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более	0.5
При измерении силы переменного тока
Диапазон рабочих частот, Гц	от 63 до 16000
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1)	от 15 до 40
Пределы допускаемой погрешности коэффициента калибровки, дБ	± 2
Частотная характеристика каналов	ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)
Размерность шкал измерения уровней: - напряжения переменного тока - силы переменного тока	дБ отн. 10-6 В или мВ; дБ отн. 10-6 А или мА
Значения коэффициентов усиления канала «ЛИН»	-10 дБ; 20 дБ; 40 дБ; 60 дБ; 80 дБ
Входное сопротивление канала «ЛИН»	500 кОм
Интерфейс работы с ПЭВМ	USB2.0
Электропитание	от USB порта ПЭВМ
Потребляемая мощность	не более 0,8 Вт
Рабочие условия эксплуатации: - диапазон рабочих температур; - относительная влажность; - атмосферное давление	от плюс 10^o до плюс 30^o С; до 80% при 25^o С; от 84 до 106,7 кПа
Габариты блока СКМ-21.1	100х50х25 мм
Масса блока СКМ-21.1	не более 0,15 кг
