ТИТАН

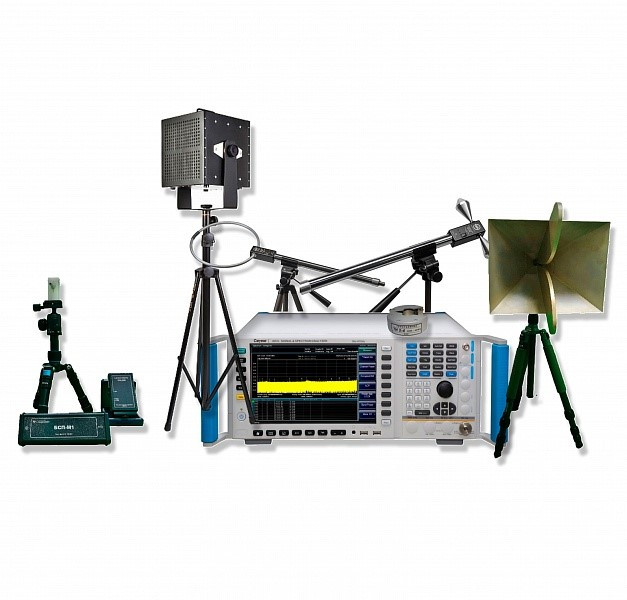

Комплектность

- Анализатор спектра – 1 шт;

- Генератор высокочастотных сигналов – 1 шт;

- Антенна (либо комплект антенн) для измерения напряженности электрического поля – 1 шт;

- Антенна (либо комплект антенн) для измерения плотности потока энергии электромагнитного поля (напряженности поля) – 1 шт;

- Антенна (либо комплект антенн) для измерения напряжённости магнитного поля – 1шт;

- Антенна излучающая – 1 шт;

- Токосъемник измерительный – 1 ;

- Устройство ввода тока в линию (индуктор магнитный) – 1 шт;

- Канал измерения тестового акустического сигнала – 1 к-т;

- Канал формирования тестового акустического сигнала – 1 к-т;

- Комплект мерных отрезков токопроводящих линий (кабелей, проводов) – 1 к-т;

- Тренога и механизм ориентации антенны (опорно-поворотное устройство) – 1к-т;

- Персональная ЭВМ (ноутбук) – 1 к-т;

- Комплект специального программного обеспечения для оценки защищенности – 1 к-т;

- Эксплуатационно-техническая документация – 1 к-т.

Анализатор спектра
Анализатор спектра предназначен для приема и обработки сигналов, поступающих от подключенных к нему первичных измерительных преобразователей в виде измерительной антенны или токосъемника;

• Диапазон частот: от 10 кГц до 10 ГГц;

• Динамический диапазон измерения уровней сигналов: 100 дБ;

• Уровень спектральной плотности мощности шума: -154 дБм/Гц;

• Уровень спектральной плотности мощности фазового шума: -120 дБн/Гц на частоте 100 МГц при отстройке от нее на 1 кГц;

• Минимальная частотная полоса пропускания измерительного фильтра: 10 Гц;

• Погрешность измерения уровней мощности синусоидального сигнала: 2 дБ.

Токосъемник измерительный
Токосъемник измерительный предназначен для съема сигнала с отходящих от технических средств линий без разрыва электрической цепи:

• Диапазон частот: от 0,01 МГц до 400 МГц;

• Коэффициент калибровки (при нагрузке 50 Ом), не более:

-> в диапазоне 0,01 – 0,1 МГц: 30 дБ (Ом-1);

-> в диапазоне 0,1 – 1 МГц: 15 дБ (Ом-1);

-> в диапазоне 1 – 10 МГц: 0 дБ (Ом-1);

-> в диапазоне 10 – 200 МГц: - 5 дБ (Ом-1);

-> в диапазоне 200 – 400 МГц: 0 дБ (Ом-1).

• Погрешность определения коэффициента калибровки: не более 2 дБ;

• Выходной импеданс: 50 Ом.

Устройство ввода тока в линию (индуктор магнитный)
Индуктор магнитный предназначен для инжекции электрического тока радиопомех в провода и кабели без их разрыва:

• диапазон частот: от 0,01 МГц до 400 МГц;

• уровень создаваемого тока: 5 дБ(мА);

Канал измерения тестового акустического сигнала
Канал измерения тестового акустического сигнала предназначен для измерения звукового давления, создаваемого акустической колонкой в зоне размещения исследуемого технического средства:

• Диапазон рабочих частот при измерении звукового давления, Гц: 100 –11200;

• Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа), не менее: 20 –120;

• Максимальная допускаемая относительная погрешность измерения уровня звукового давления на частоте 1 кГц, дБ: не более 2;

• Чувствительность по свободному полю, мВ/Па: 1;

• Неравномерность АЧХ по звуковому давлению, дБ: 1.

Канал формирования тестового акустического сигнала
Канал формирования тестового акустического сигнала предназначен для осуществления акустического воздействия на исследуемое техническое средство на произвольных частотах рабочего диапазона частот.

Задачей канала является создание в области пространства, занимаемого исследуемым техническим средством, акустического сигнала на заданных частотах с нормированным уровнем звукового давления:

• Диапазон рабочих частот при измерении звукового давления, Гц: 100 –11200;

• Уровень мощности выходного сигнала: не менее 25 дБм;

• Уровень звукового давления, создаваемого излучателем на частотах на расстоянии 1 м от излучателя:

-> в первой окате 90 дБ;

-> во второй октаве 95 дБ;

-> в третьей и четвертой октавах 100 дБ;

-> в пятой и седьмой октавах 105 дБ.

• Неравномерность АЧХ в октавных полосах: 6 дБ;

• Величины электрического и магнитного полей рассеяния при максимальной подводимой мощности на расстоянии 1 м по оси излучателя:

-> электрического поля 0,2 х 10-3 мВ/м;

-> магнитного поля 0,2 х 10-4 А/м.

• Нестабильность уровня интегрального звукового давления в течении непрерывной работы: 2 дБ.

Комплект мерных отрезков токопроводящих линий (кабелей, проводов):
• Марки проводов: ТСВ; NYM; КСПэВ; ТПП; UTP5e;

• Длина каждого провода: 5 м.

Тренога и механизм ориентации антенны (опорно-поворотное устройство):
• Углы поворота узла крепления антенны:

-> 0-360° по углы азимута;

-> 0-90° по углу места.

• Диапазон подъёма узла крепления антенн над поверхностью пола: 1 - 1,5 м.

Генератор сигналов высокочастотный
• Диапазон частот: от 10 кГц до 10 ГГц;

• Уровень мощности выходного сигнала: 15 дБм.

Антенна для измерения напряженности электрического поля
• Диапазон частот: от 10 кГц до 1 ГГц;

• Погрешность определения коэффициента калибровки: 2 дБ;

• Коэффициент калибровки:

-> 15 дБ (м-1) на частоте 100 МГц;

-> 20 дБ (м-1) на частоте 300 МГц;

-> 30 дБ (м-1) на частоте 1 ГГц;

• Вид поляризации: линейная.

Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля)
• Диапазон частот: от 1 ГГц до 10 ГГц;

• Погрешность определения коэффициента усиления: 2 дБ;

• Коэффициент усиления:

-> 2 дБ на частоте 1 ГГц;

-> 6 дБ на частоте 3 ГГц

-> 8 дБ на частоте 10 ГГц;

• Вид поляризации: линейная.

Антенна для измерения напряжённости магнитного поля
• Диапазон частот: от 10 кГц до 30 МГц;

• Погрешность коэффициента калибровки: 2 дБ;

• Вид поляризации: линейная.

Антенна излучающая
• Диапазон частот: от 10 кГц до 10 ГГц;

• Вид поляризации: линейная.
