ТАЛИС-НЧ-М2
Автоматизированная система оценки защищенности технических средств от утечки речевой информации по каналу АЭП
Назначение
Система измерительная автоматизированная «Талис-НЧ-М2» предназначена для измерения электрических сигналов, возникающих за счет акустоэлектрических преобразований в технических средствах и отходящих от них линиях в речевом диапазоне частот и оценки защищённости различных технических средств от утечки речевой информации в соответствии с требованиями нормативно-методическими документами ФСТЭК России.
Система обеспечивает:
- автоматизированное исследование технического средства на наличие сигналов, возникающих за счёт эффектов АЭП в техническом средстве и в отходящих от него линиях в речевом диапазоне частот в полном соответствии с действующими нормативно- методическими документами;
- автоматическую передачу в расчет результатов измерений сигналов в техническом средстве и в отходящих от него линиях и характеристик использованного для измерений оборудования, в том числе амплитудно-частотных характеристик пробника и входного фильтра-усилителя НЧ;
- проведение расчета показателя защищенности ТС и отходящих от него линий от утечки информации по каналу АЭПв речевом диапазоне частот с выводом результатов в текстовый файл стандарта HTML или DOC (по выбору оператора);
- предоставление оператору системы «Талис-НЧ-М2» пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы «Талис-НЧ-М2» в режиме автоматического выполнения задания и в режиме ручного исследования сигналов;
- возможность формирования задания с указанием параметров автоматического поиска сигналов АЭП;
- автоматический поиск и измерение параметров сигналов в соответствии с подготовленным заданием;
- возможность визуализации обнаруженных в процессе исследования сигналов
Система «Талис-НЧ-М2» внесена в государственный реестр средств измерений (Номер в госреестре 79487-20).
Сертификат ФСТЭК России № 4376 от 05.03.2021 г. на программный модуль расчета «Талис-НЧ-Дельта» о соответствии требованиям по безопасности информации нормативно-методического документа «Meтoдика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах и системах» (ФСТЭК России, 2018)

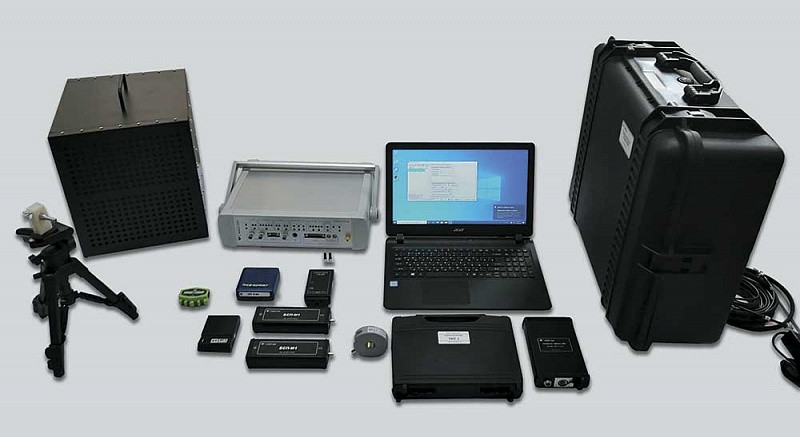

Комплектация
|
Наименование |
Количество |
|
Персональная ЭВМ |
1к-т |
|
Активный разветвитель USB |
1к-т |
|
Блок преобразований (анализатор спектра) |
1шт. |
|
Входной фильтр-усилитель низкой частоты |
1 шт. |
|
Токосъемник измерительный |
1 к-т |
|
Комплект соединительных и измерительных кабелей |
1 к-т |
|
Модульный адаптер |
1 шт. |
|
Заглушка |
2 шт. |
|
Аккумуляторная батарея |
4 шт. |
|
Зарядное устройство |
1 шт. |
|
Жёсткая укладка (кейс) |
1 шт. |
|
Блок преобразований (шумомер) |
1 шт. |
|
Измерительный микрофон |
1 шт. |
|
Источник калиброванного звукового давления |
1 шт. |
|
Штатив для микрофона |
1 шт. |
|
Генератор-усилитель тестового акустического сигнала |
1 шт. |
|
Универсальная экранированная колонка |
1 к-т |
|
Программное обеспечение для обеспечения связей между отдельными элементами системы и управления процессом измерений |
1 к-т |
|
Параметр или характеристика |
Единица измерения |
Значение |
|
Канал измерения сигналов АЭП в линии |
||
|
Виды исследуемых линий |
– |
- слаботочные линии; - линии электропитания 220 В 50 Гц |
|
Диапазон измеряемых частот напряжения переменного тока в линии |
Гц |
100 – 11200 |
|
Диапазон измерений напряжения переменного тока в слаботочных линиях |
В |
2·10-8 – 3 |
|
Минимальная ширина полосы пропускания |
Гц |
1 |
|
Погрешность измерения напряжения переменного тока |
дБ |
0,5 |
|
Спектральная плотность напряжения собственного шума |
нВ/ÖГц |
20 |
|
Диапазон измерений напряжения переменного тока в линиях промышленной сети * |
В |
3·10-7 – 1,0 |
|
Погрешность измерения частоты напряжения переменного тока |
% |
± 0,01 |
|
Канал измерения тестового акустического сигнала |
||
|
Диапазон рабочих частот при измерении звукового давления |
Гц |
100 – 11200 |
|
Диапазон измерения уровня звукового давления |
дБ (20 мкПа) |
20 - 120 |
|
Погрешность измерения уровня звукового давления на частоте 1 кГц |
дБ (20 мкПа) |
1 |
|
Канал формирования тестового акустического сигнала |
||
|
Диапазон частот акустического тестового сигнала |
Гц |
100 – 11200 |
|
Минимальное значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м |
дБ (20 мкПа) |
100 |
