Смарт

Комплекс оценки эффективности защиты речевой информации от утечки по акустическим и акустоэлектрическим каналам

Назначение

Контроль защищенности акустической речевой информации, обрабатываемой в защищаемых и выделенных помещениях. Комплекс обеспечивает измерение параметров акустических, вибрационных и электрических сигналов, выявления каналов утечки речевой информации, проведения исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них при воздействии акустическим сигналом и определения показателей защищенности речевой информации от аппаратуры акустической речевой разведки.

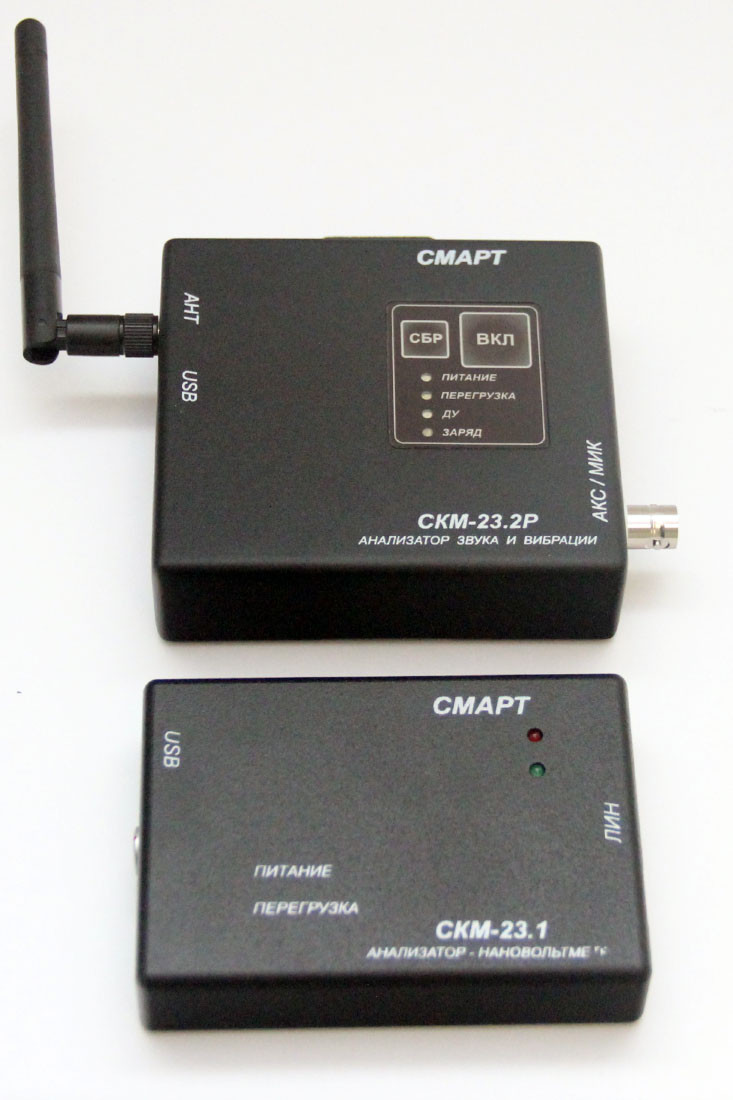

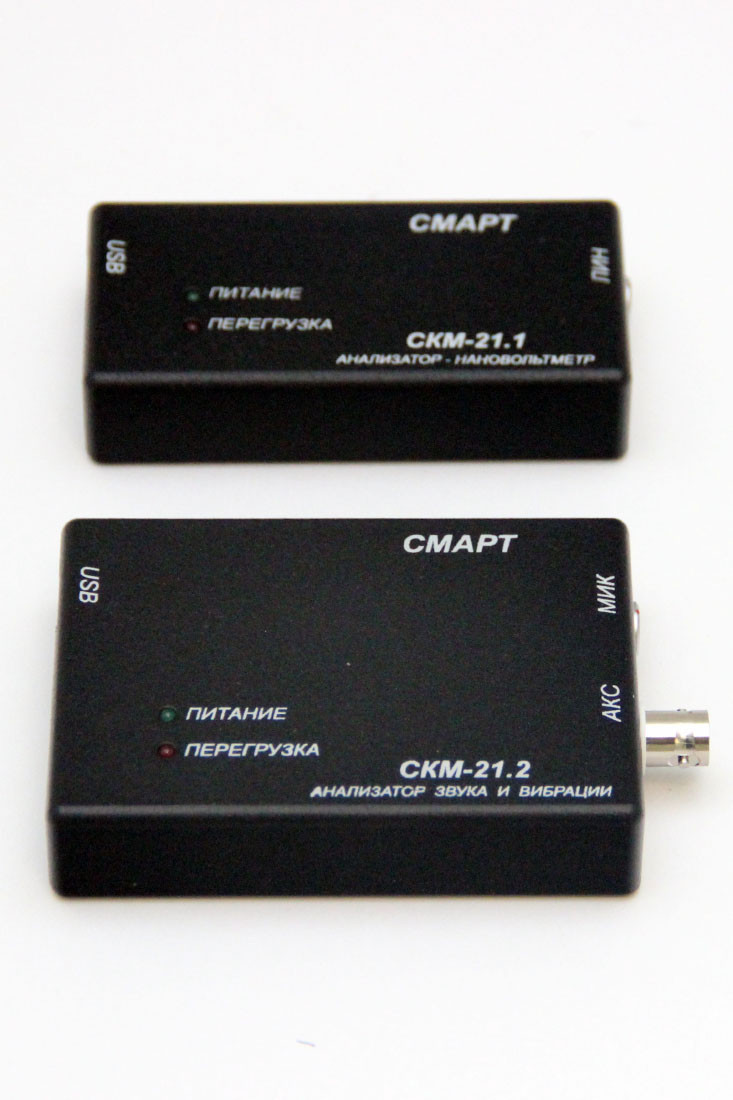

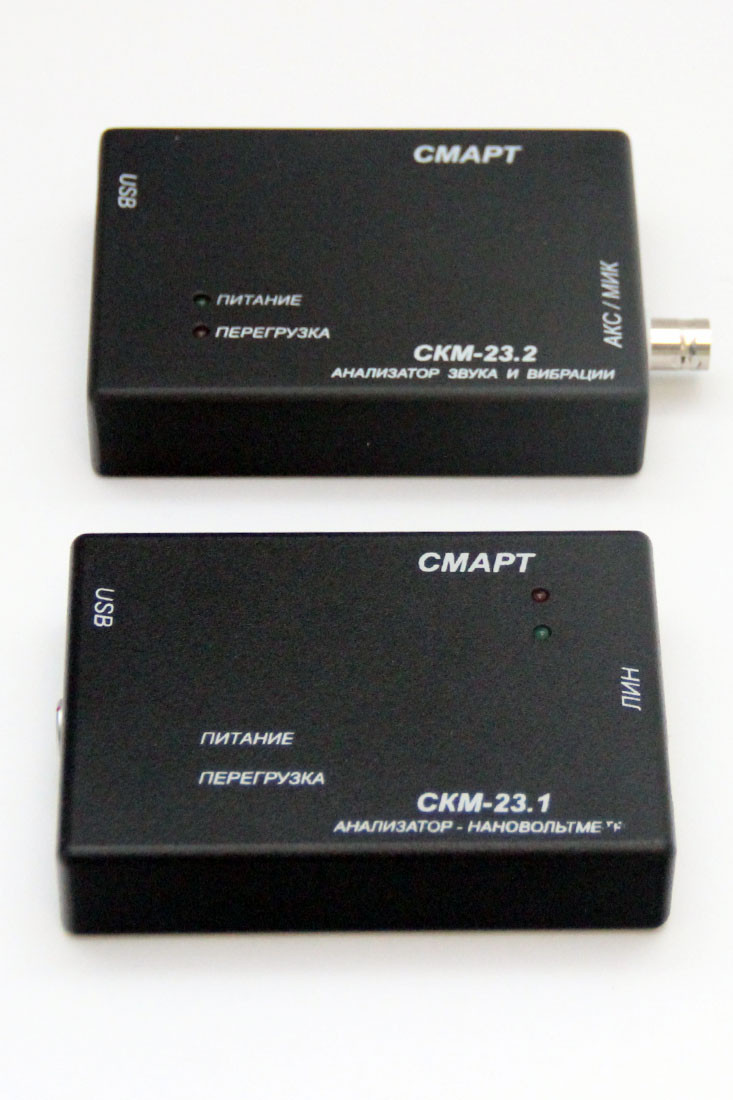

Комплекс «СМАРТ» создан на базе многофункционального анализатора низкочастотных сигналов СКМ-21 (СКМ-23).

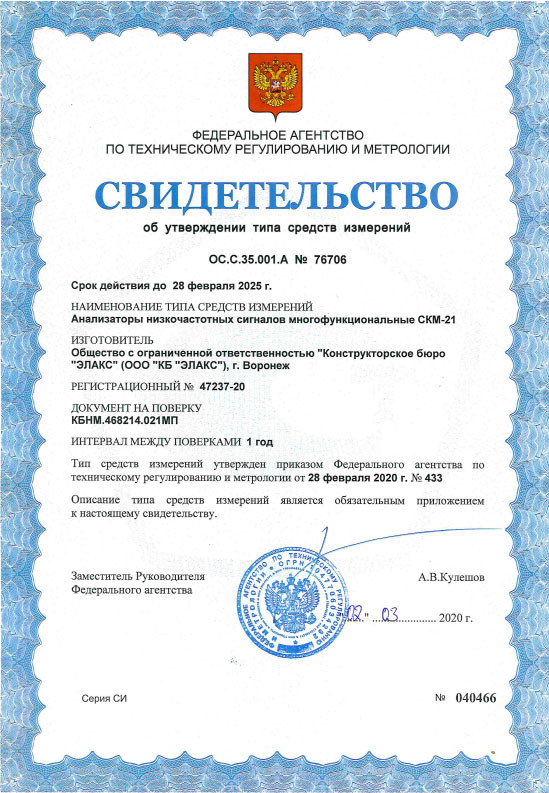

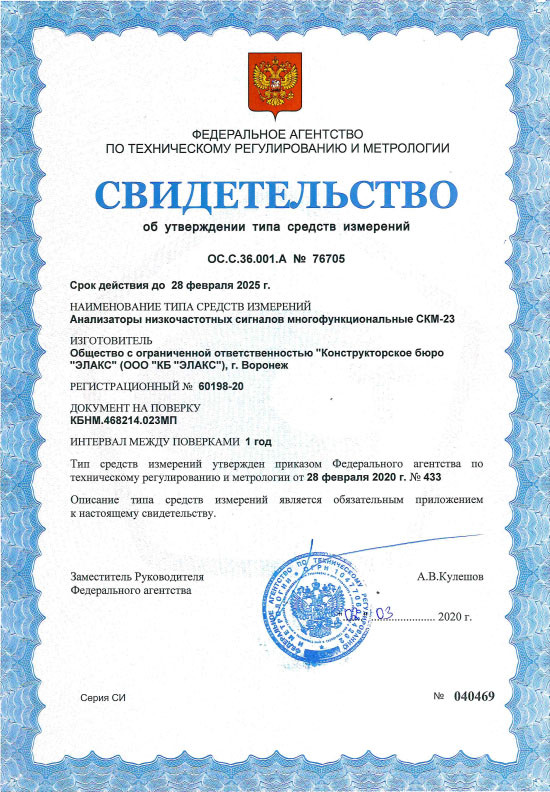

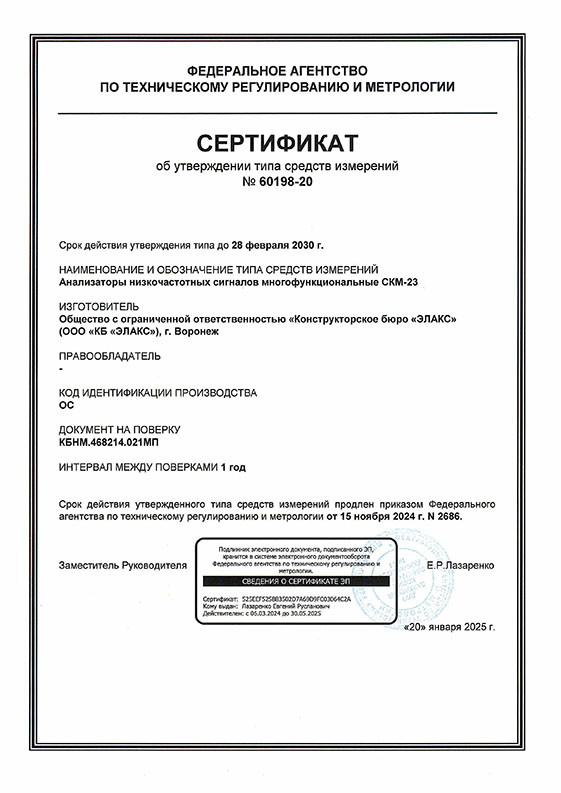

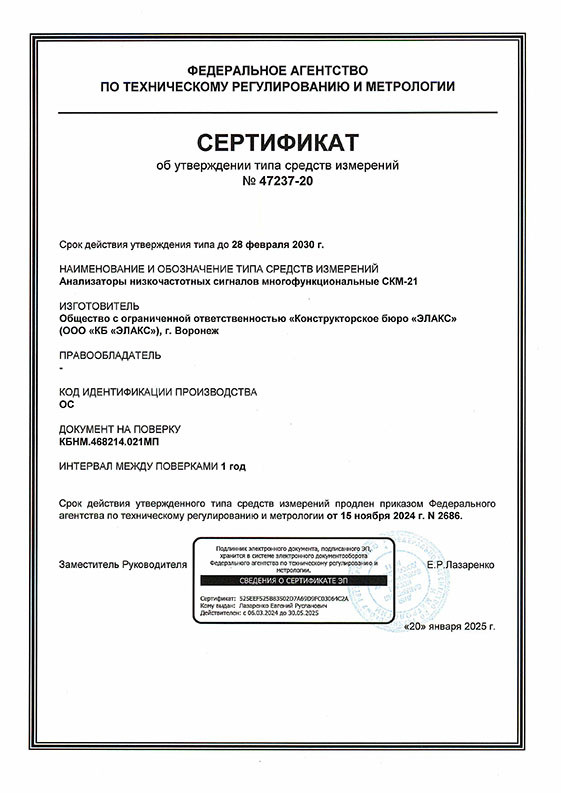

Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76706 на анализатор СКМ-21, OC.C.36.001.A №76705 на анализатор СКМ-23 и сертификат соответствия № 2503.

На базе вариантов комплектаций анализаторов определены варианты комплектов поставки комплекса «Смарт»:
- комплект «Б» («Базовый») на СКМ-21 или СКМ-23 в полном составе;
- комплект «Э» («Электроакустика») на СКМ-21.1 или СКМ-23.1;
- комплект «АВ» («Акустика и Виброакустика») на СКМ-21.2 или СКМ-23.2, -23.2Р.

Комплекты поставки комплекса СМАРТ позволяют реализовывать измерительно-расчетные алгоритмы следующих нормативно-правовых актов и методических документов (НПА и МД):

Наименования НПА и МД	Комплект поставки
Наименования НПА и МД	«Б»	«Э»	«АВ»
Методика оценки эффективности защиты акустической речевой информации от утечки по акустическому и виброакустическому каналам (ФСТЭК России, 2022)	+	-	+
Методика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах», (ФСТЭК России, Москва, 2018)	+	+	-
Временная методика оценки защищенности помещений от утечки речевой конфиденциальной информации по каналам акустоэлектрических преобразований во вспомогательных технических средствах и системах, (Гостехкомиссия России, Москва, 2002 г.)	+	+	-
Временная методика оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам», (Гостехкомиссия России, Москва, 2002 г.)	+	-	+

Решаемые задачи:

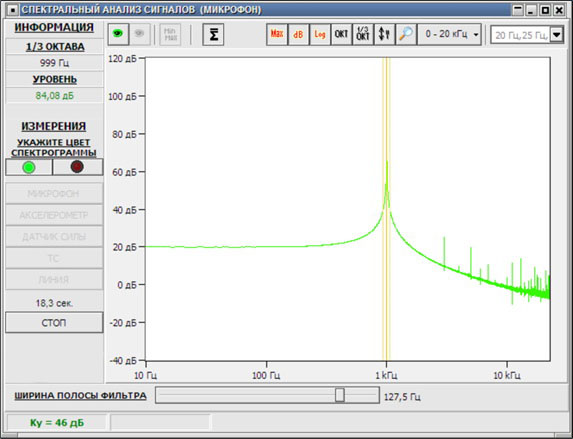

1. Спектральный анализ сигналов.

Программный модуль «СПЕКТРАЛЬНЫЙ АНАЛИЗ СИГНАЛОВ» предназначен для детального анализа акустических, виброакустических и низкочастотных электрических сигналов от датчиков, подключаемых к входам анализатора комплекса - измерительного микрофона, акселерометра, токосъемника, гальванического контакта.

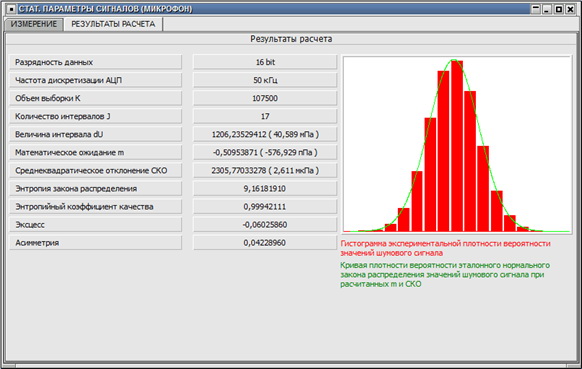

2. Оценка статистических параметров сигналов.

Программный модуль «СТАТИСТИЧЕСКИЕ ПАРАМЕТРЫ СИГНАЛОВ» предназначен для количественной оценки качества шумовых сигналов, формируемых средствами защиты речевой информации, по степени близости к эталонной маскирующей помехе типа «белый» шум.

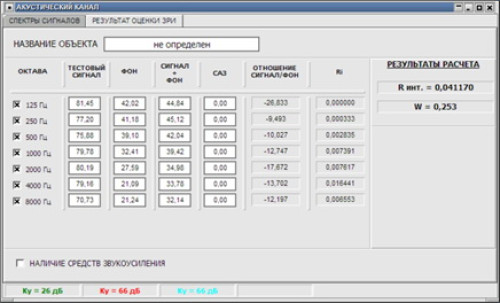

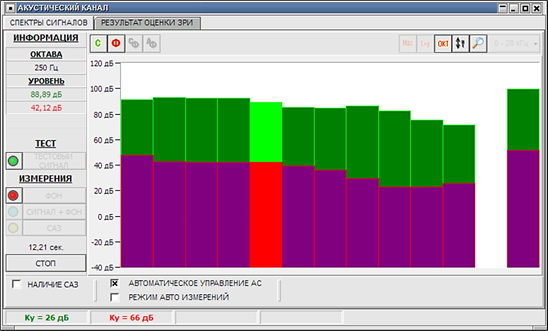

3. Оценка эффективности защиты речевой информации от утечки по акустическому каналу.

Программный модуль «АКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.

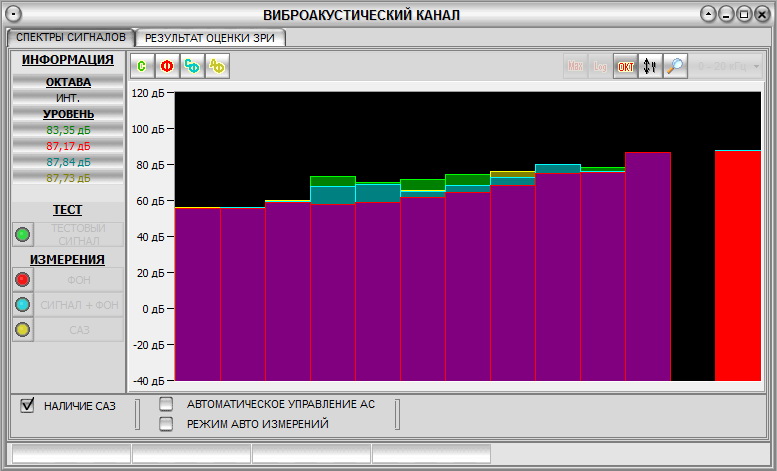

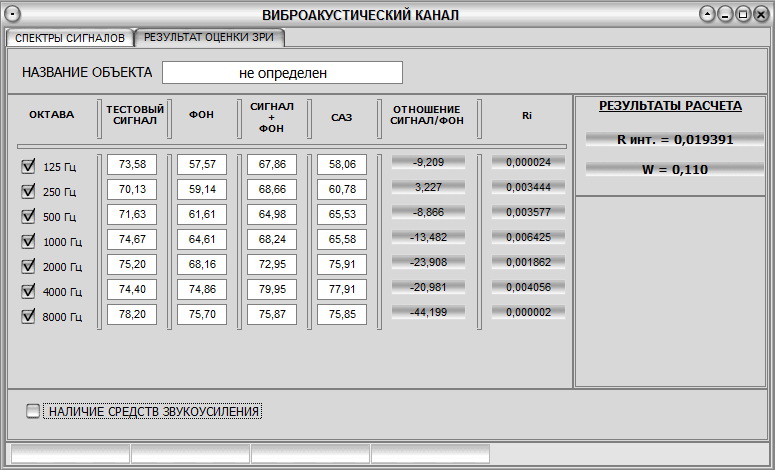

4. Оценка эффективности защиты речевой информации от утечки по виброакустическому каналу.

Программный модуль «ВИБРОАКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.

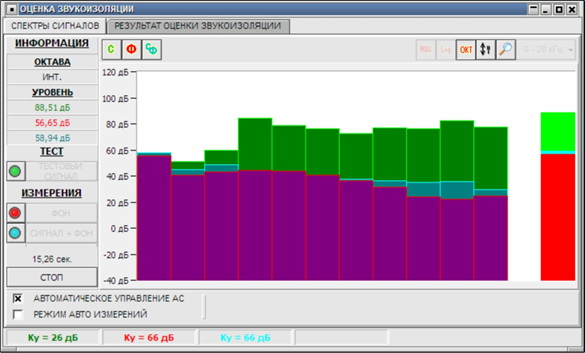

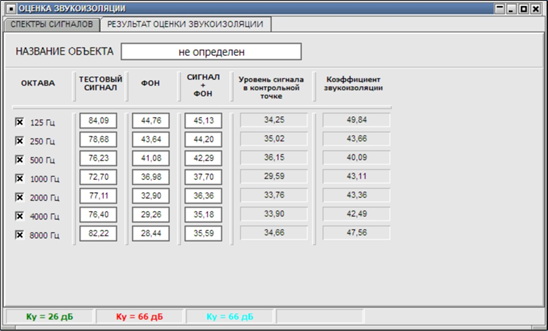

5. Оценка звукоизоляции.

Программный модуль «ОЦЕНКА ЗВУКОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов звукоизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.

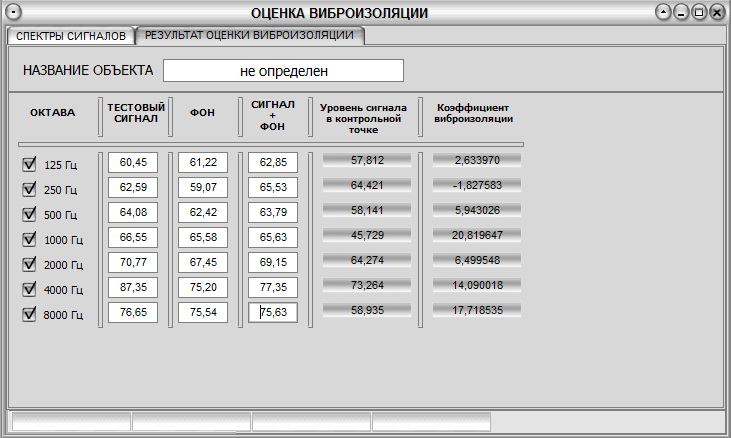

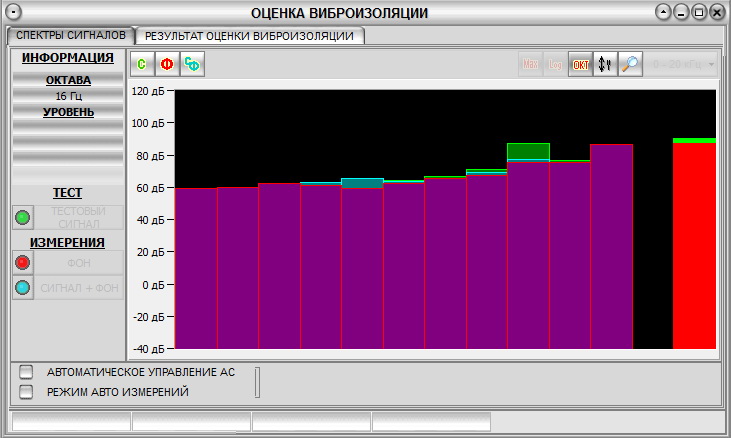

6. Оценка виброизоляции.

Программный модуль «ОЦЕНКА ВИБРОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов виброизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.

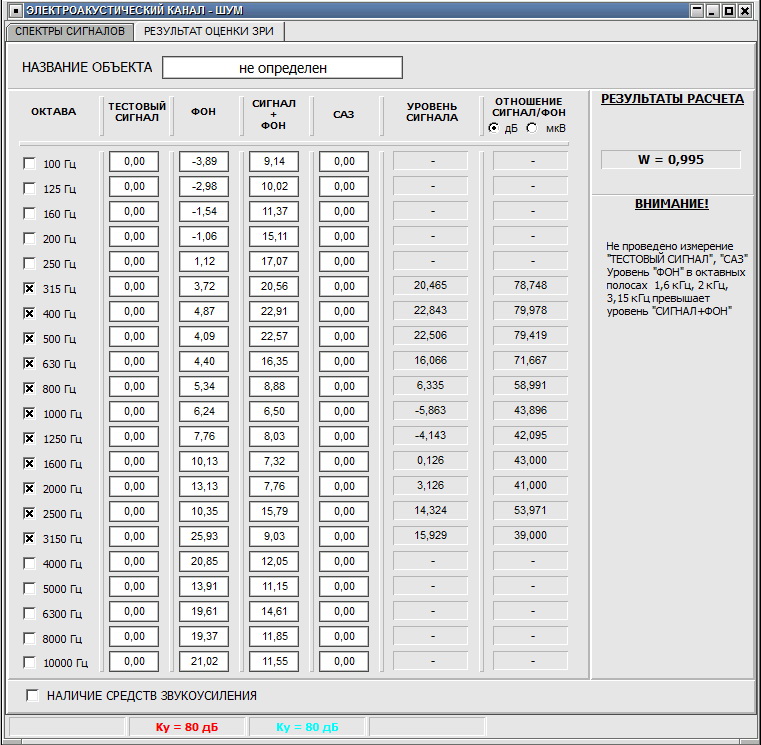

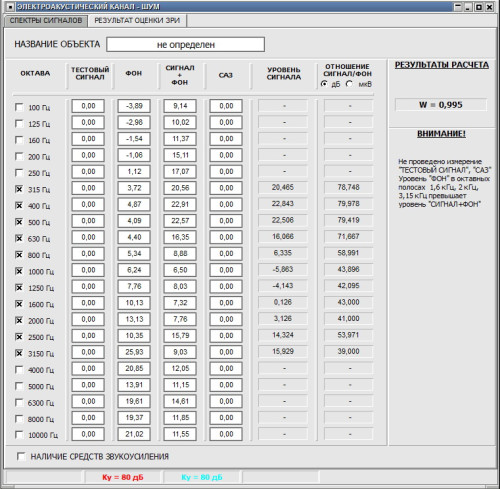

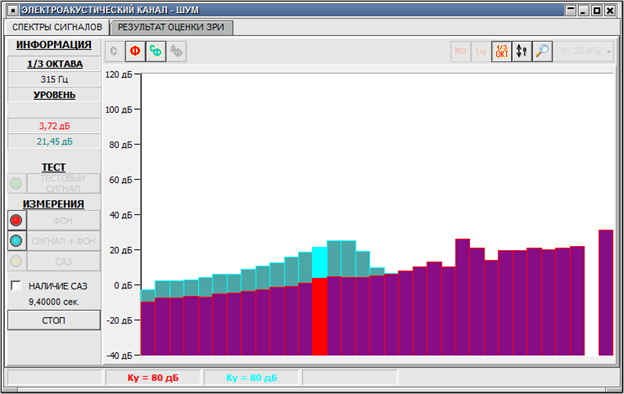

7. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – шум).

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ШУМ» предназначен для количественной оценки 1/3 октавных отношений сигнал/шум с использованием тестовых шумовых сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

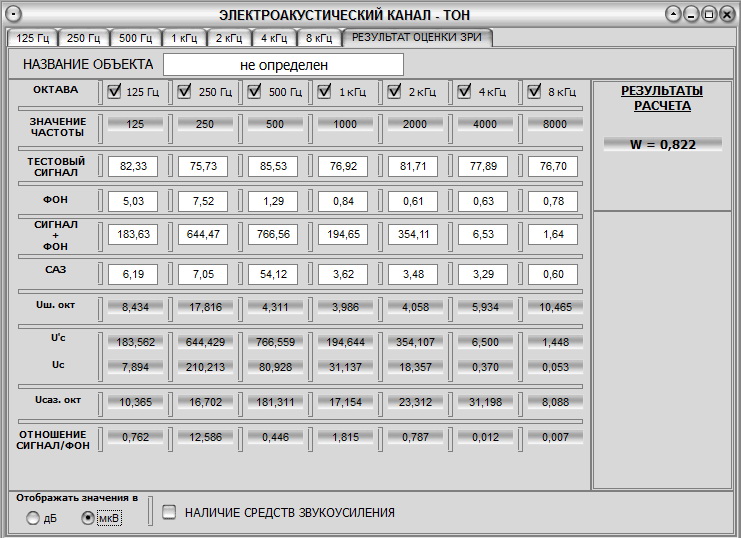

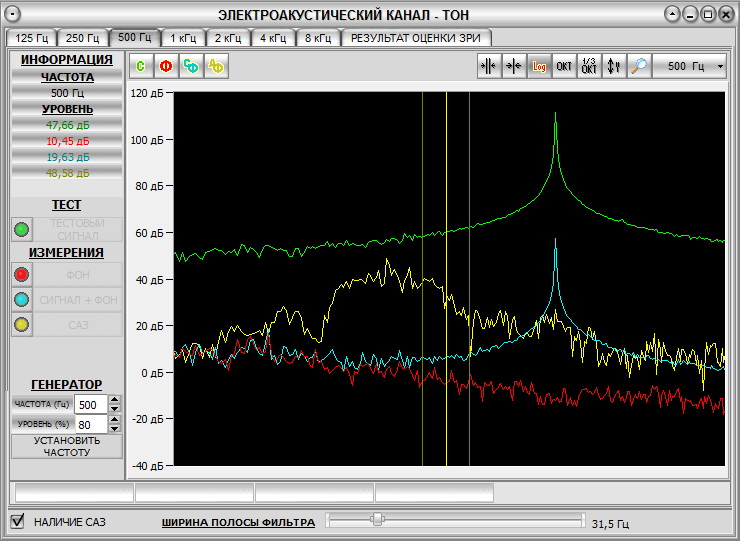

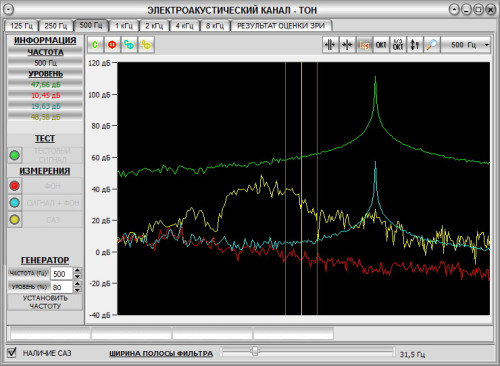

8. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – тональный).

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН» предназначен для количественной оценки 1/1 октавных отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

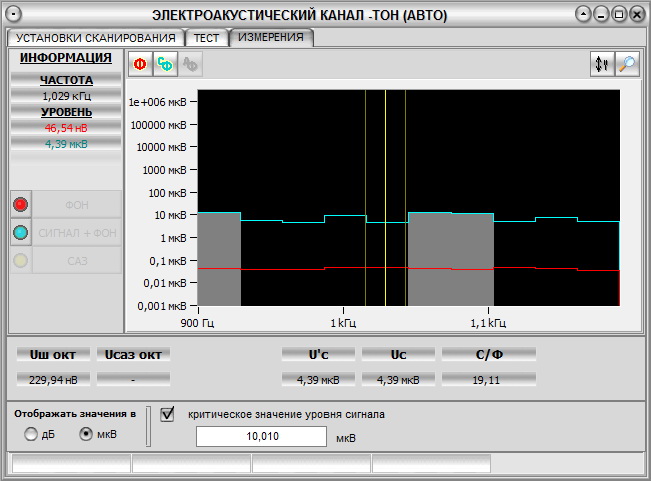

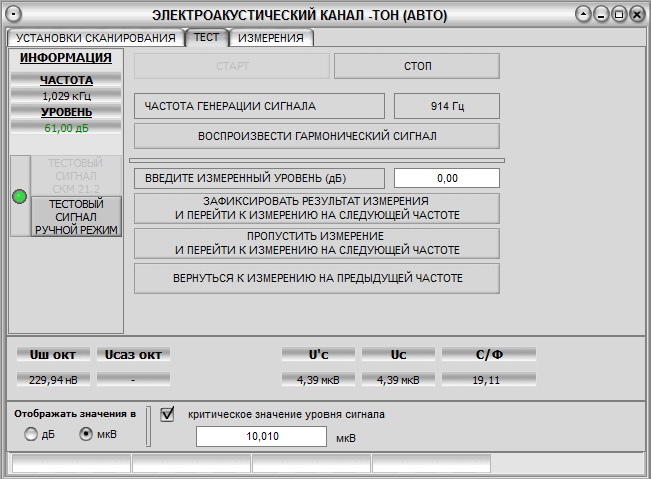

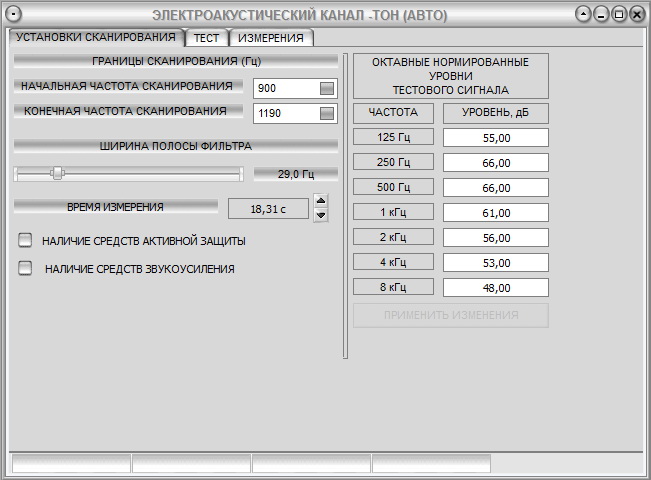

9. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – тональный, автоматический режим).

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН (АВТО)» относится к группе задач «ОЦЕНКА ЭФФЕКТИВНОСТИ ЗРИ» и предназначен для количественной автоматической оценки уровней сигналов акустоэлектрических преобразований и отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

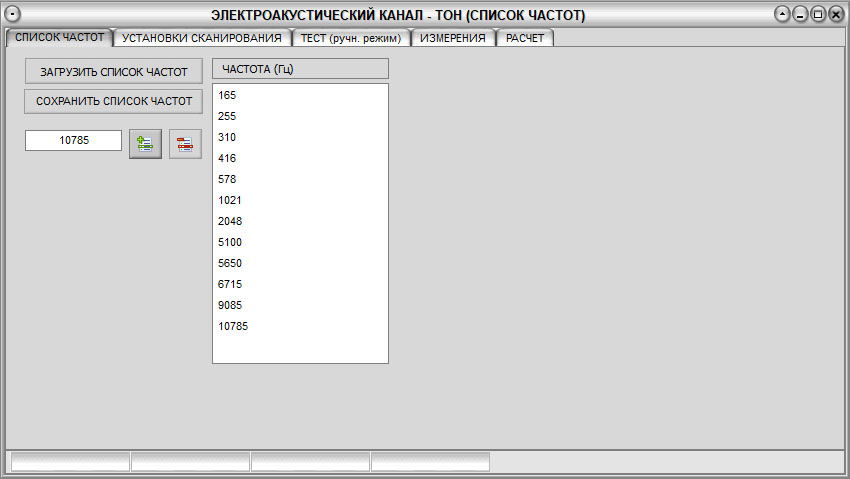

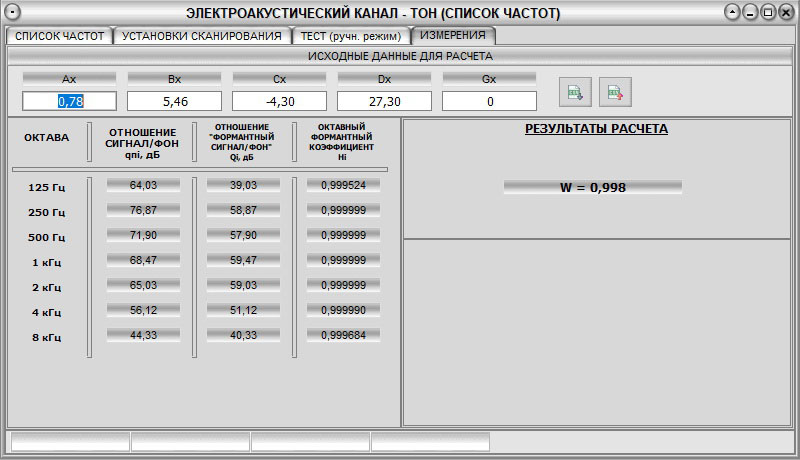

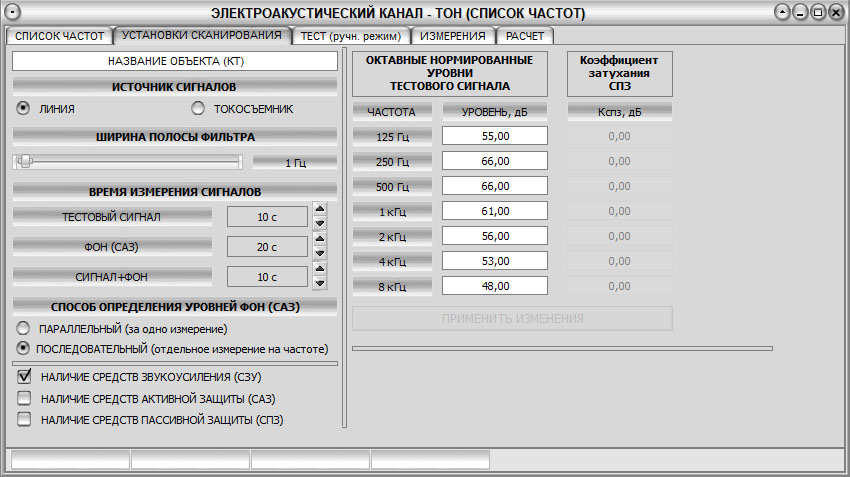

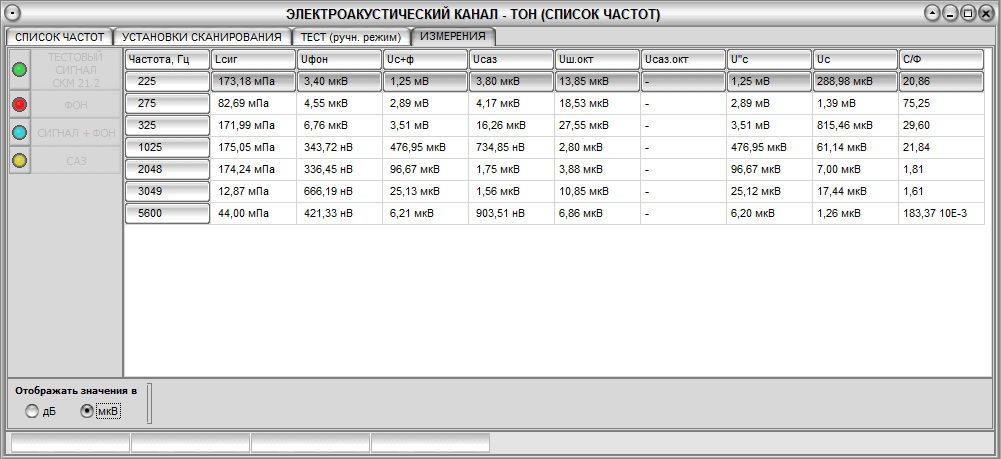

10. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – тональный, поиск по списку частот).

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН (СПИСОК ЧАСТОТ)» относится к группе задач «ОЦЕНКА ЭФФЕКТИВНОСТИ ЗРИ» и предназначен для количественной автоматической оценки уровней сигналов акустоэлектрических преобразований и отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

Заказать

Особенности
Технические характеристики

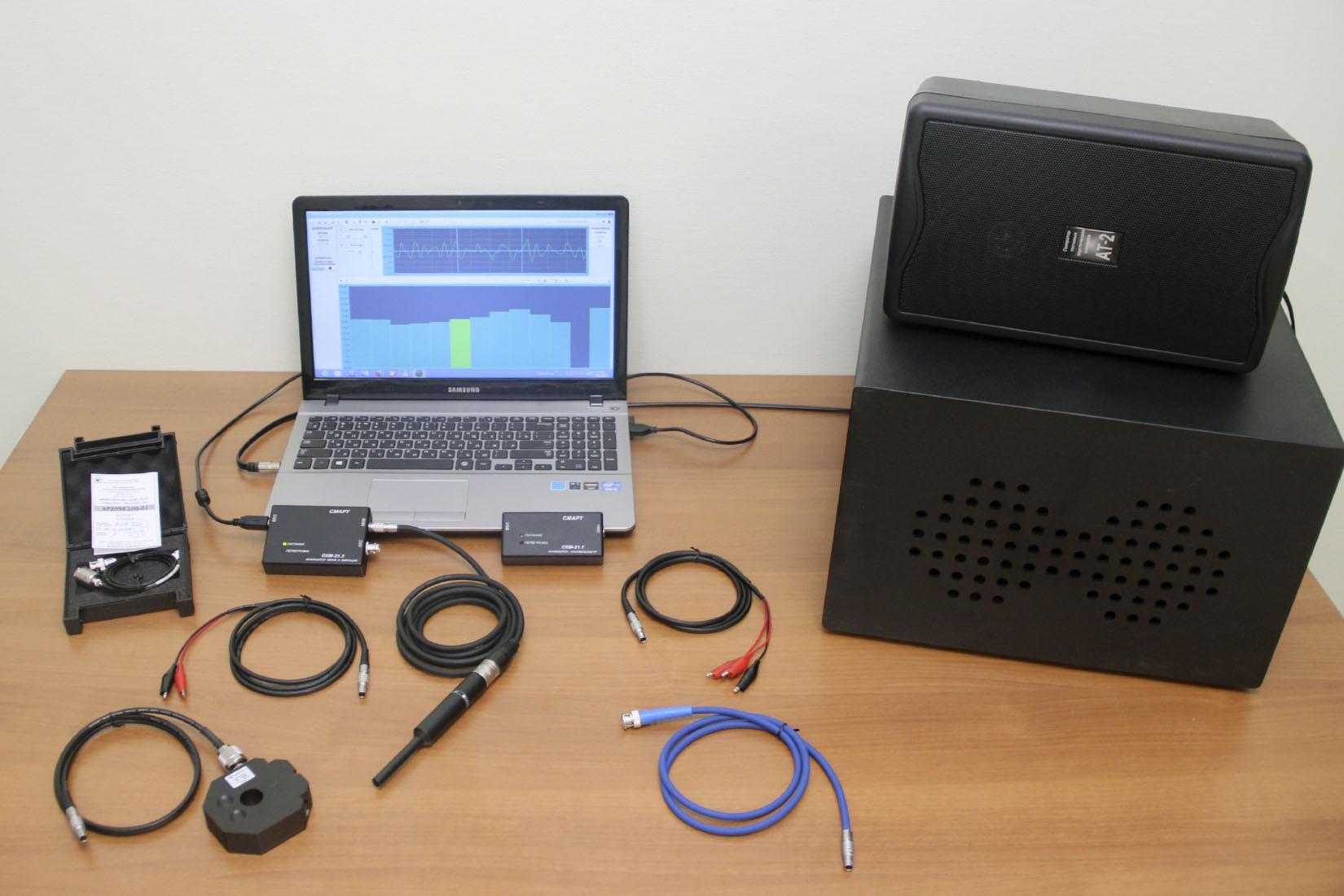

СОСТАВ:

Наименование, тип, модель		Количество, шт., в комплекте поставки*)
Наименование, тип, модель		«Б»	«Э»	«АВ»
1.1	Анализатор низкочастотных сигналов многофункциональный СКМ-21 (СКМ-23), базовая и «Про» комплектация	1	-	-
1.2	Анализатор низкочастотных сигналов многофункциональный СКМ-21.1 (СКМ-23.1)	-	1	-
1.3	Анализатор низкочастотных сигналов многофункциональный СКМ-21.2 (СКМ-23.2, -23.2Р)	-	-	1

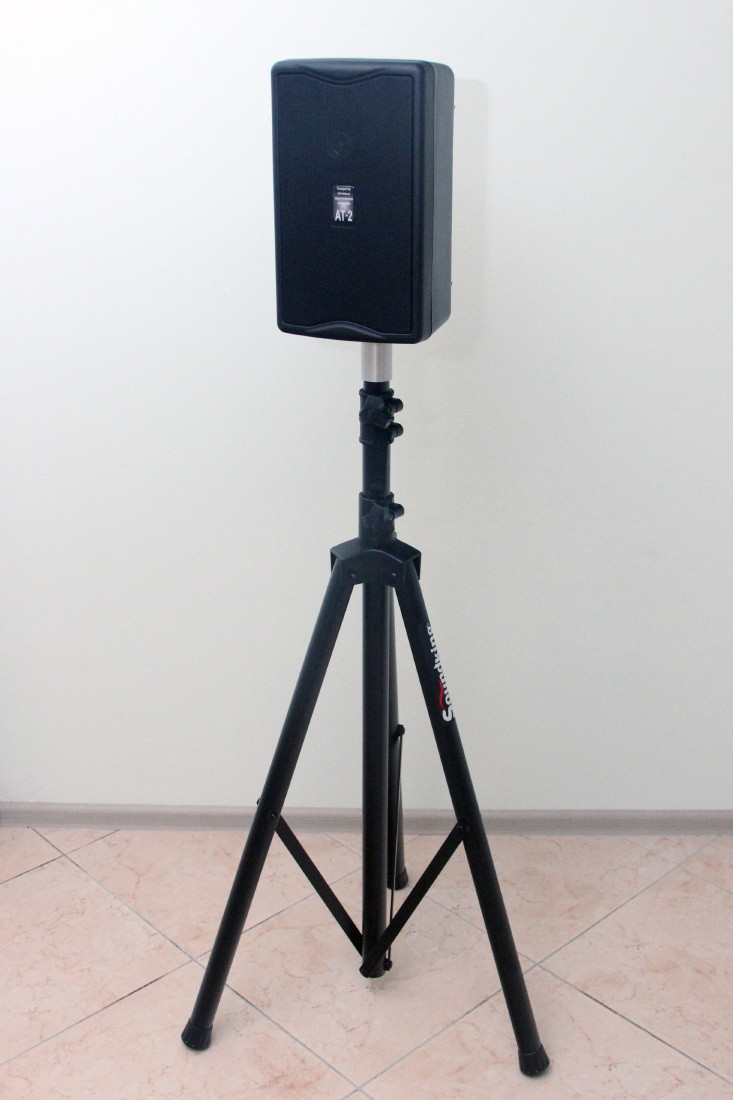

2	Дистанционно управляемый генератор тестовых акустических сигналов АТ-2**)	1	1	1
3	Измерительный микрофон	1	-	1
4	Измерительный акселерометр	1	-	1
5	Измерительный токосъемник**)	1	1	-
6	Пульт (брелок) дистанционного управления генератором	1	1	1
7	Комплект кабелей и приспособлений	1	1	1
8	Компакт-диск (флеш-накопитель) с базовым ПО «СКМ-2ПО»	1	1	1
9	Компакт-диск (флеш-накопитель) с ПО «СМАРТ-ПО»	Версия «Б»	Версия «Э»	Версия «АВ»
10	Экранирующий короб для генератора АТ-2 «Матрешка» **)	1	1	-
11	Штатив для микрофона	1	-	1
12	Штатив для источника тестовых сигналов	1	1	1

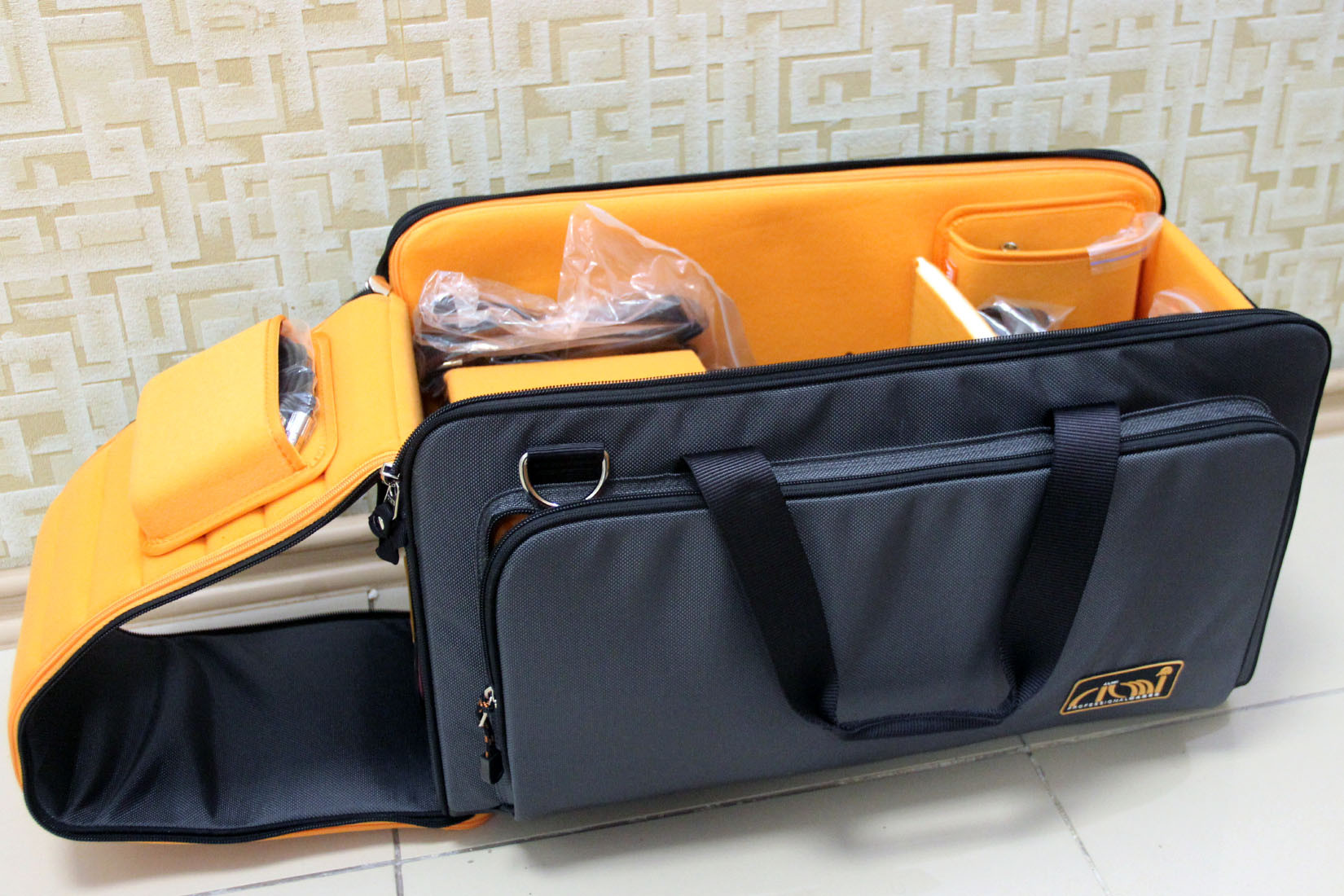

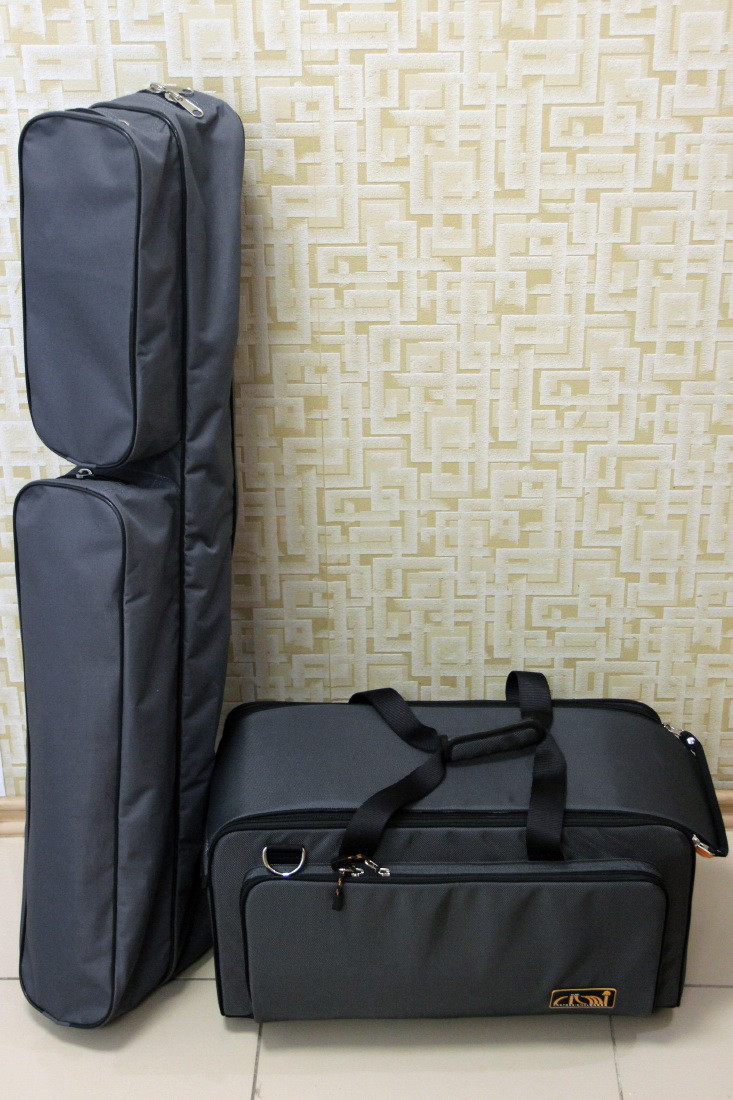

13	Сумка-укладка и чехол для штативов (комплект)	1	1	1
14	Руководство по эксплуатации	1 бр	1 бр	1 бр
15	Паспорт	1 бр	1 бр	1 бр
16	Руководство программиста и оператора по использованию программного обеспечения «Смарт-ПО»	1 бр	1 бр	1 бр
17	Копия сертификата соответствия	1	1	1
18	Специальный защитный знак соответствия сертифицированной продукции Системы сертификации средств защиты информации по требованиям безопасности информации РОСС RU.0001.01БИ00	1	1	1

*) Комплект поставки «Э» должен дополняться средствами измерения акустического давления, отвечающими требованиям, изложенным в Методике оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах», (ФСТЭК России, Москва, 2018).

**) Для контроля защищаемых помещений вариант комплектации допускает применение в качестве акустического теста генератор «Колибри-АТ1» при отсутствии экранирующего короба «Матрешка» и измерительного токосъемника ТК-16М.

Наименование характеристики	Номативное значение в комплекте поставки
Наименование характеристики	«Б»	«Э»	«АВ»
Режим работы	- централизованный (по шине USB ПЭВМ) - дистанционный (по радиоканалу с использованием блока СКМ23.2Р)
Группы решаемых задач:	- оценка эффективности защиты речевой информации; - оценка параметров сигналов
Виды анализа (в режиме оценки параметров сигнала)	- спектральный анализ; - октавный анализ; - 1/3-октавный анализ
Оцениваемый показатель эффективности защиты речевой информации:	- уровень сигнала, отношение сигнал/шум, индексы артикуляции, словесная разборчивость речи
Диапазон частот измерений звукового давления, Гц	от 20 до 12500	-	от 20 до 12500
Диапазон измерений уровней звукового давления, дБ	от 20 до 120	-	от 20 до 120
Погрешность измерений уровней звукового давления, дБ, не более:	1	-	1
Диапазон частот измерений виброускорения, Гц	от 20 до 12000	-	от 20 до 12000
Диапазон измеряемых уровней виброускорения, м/с²	от 5,6·10^-4 до 31,6	-	от 5,6·10^-4 до 31,6
Пределы допускаемой относительной погрешности измерений уровней виброускорения, %: в поддиапазоне от 20 до 800 Гц; в поддиапазоне от 800 до 2000 Гц; в поддиапазоне от 2000 до 12500 Гц	± 3 ± 4 ± 9	-	±3 ± 4 ± 9
Диапазон частот измерений напряжений переменного тока, Гц, не менее	от 10 до 20000	от 10 до 20000	-
Диапазон измерений напряжений переменного тока, В, не менее	от 2×10^-8 до 4	от 2×10^-8 до 4	-
Спектральная плотность напряжения собственного шума в полосе 1 Гц, нВ, не более	20	20	20
Диапазон измерений напряжений переменного тока, В, не менее	от 2×10^-8 до 4	от 2×10^-8 до 4	-
Разрешение по частоте, Гц	до 1	до 1	до 1
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более	0.5	0.5	-
Коэффициент калибровки измерительного токосъемника при измерении силы переменного тока в диапазоне частот 63-16000 Гц, дБ	15-40	15-40	-
Вид сигнала акустического теста	Тональный/ шумовой	Тональный/ шумовой	Тональный/ шумовой
Диапазон воспроизводимых частот акустического теста, Гц	80 - 12500	80 - 12500	80 - 12500
Максимальный октавный уровень акустичекого давления тестового сигнала (на расстоянии 1 м), не менее, дБ - в октавах 100 - 1400 Гц - в октавах 1400 - 11200 Гц	100 105	100 105	100 105
Нестабильность уровня интегрального звукового давления в течении непрерывной работы акустического теста, не более, дБ	± 2	± 2	± 2
Величина магнитного поля рассеяния источника акустического теста, А/м, не более	2×10^-5	2×10^-5	-
Неравномерность АЧХ шумового сигнала акустического теста, дБ, не более	6	6	6
Масса составных частей комплекса, кг: сумка-укладка с анализатором СКМ-21 (-23) и генератором АТ-2; чехол с треногами для микрофона и генератора АТ-2	12 6	12 6	12 6
Время развертывания (свертывания) комплекса, мин, не более	2	2	2
Средний срок службы комплекса, лет, не менее (не распространяется на аккумуляторы и батареи питания)	7	7	7
Средняя наработка на отказ, час, не менее	2000	2000	2000
