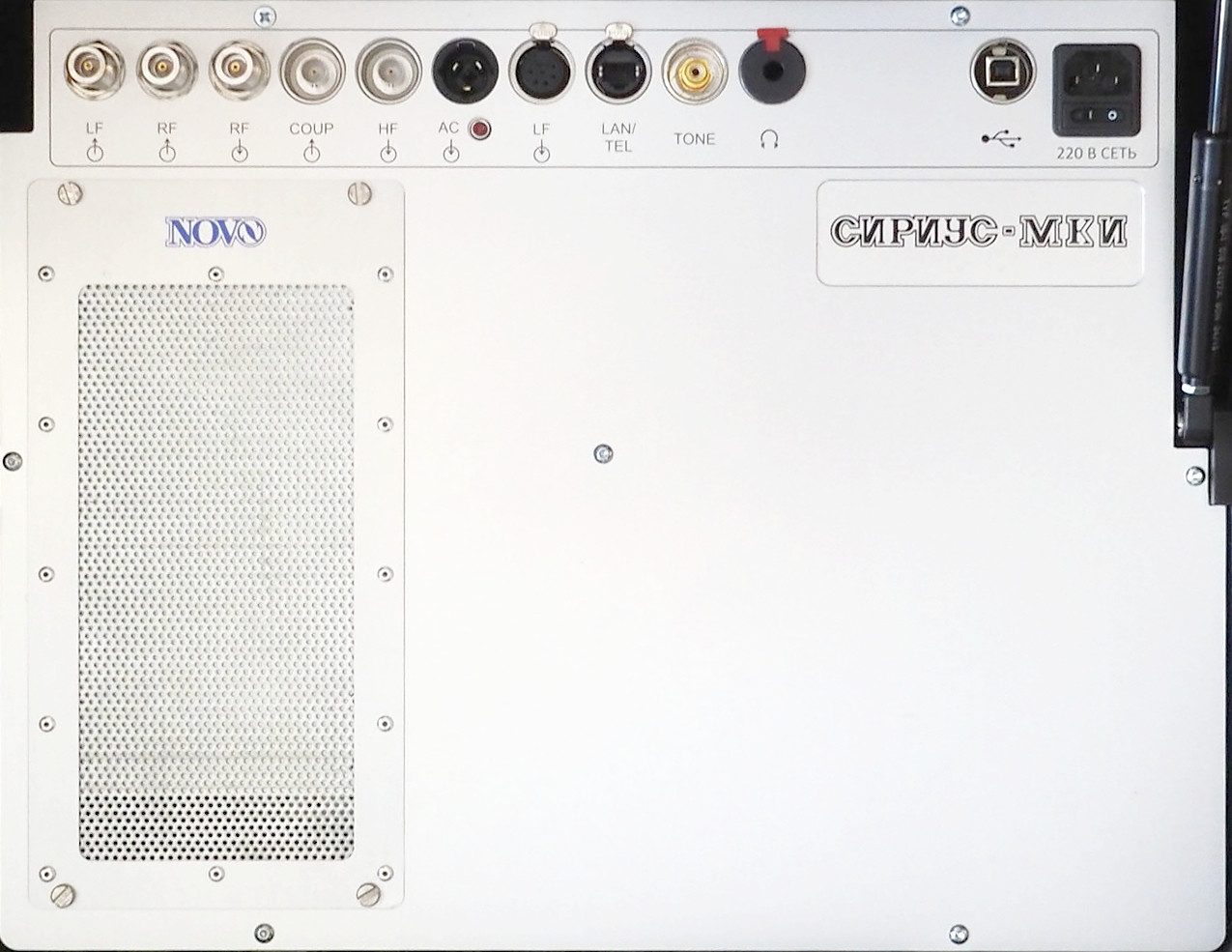

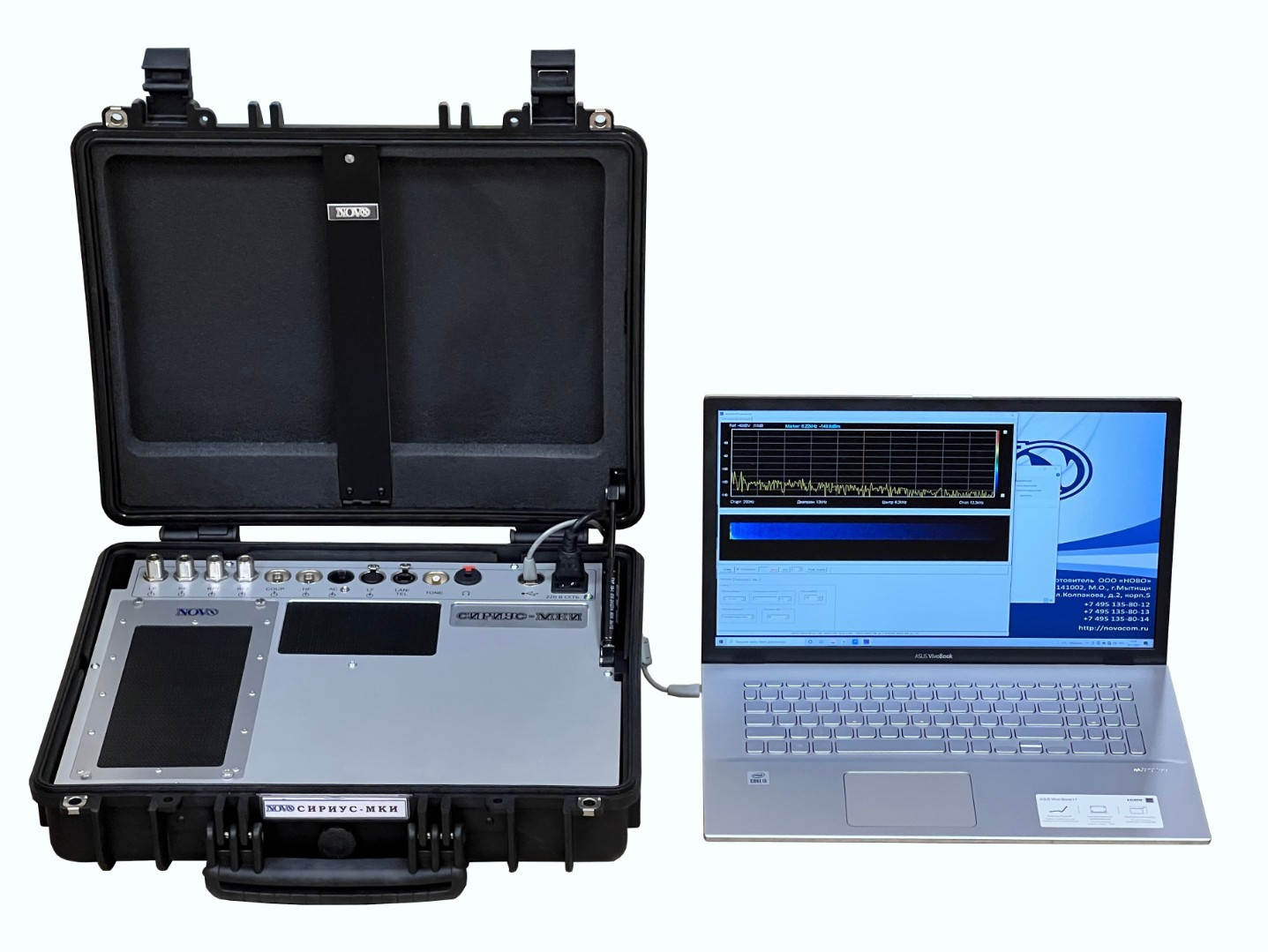

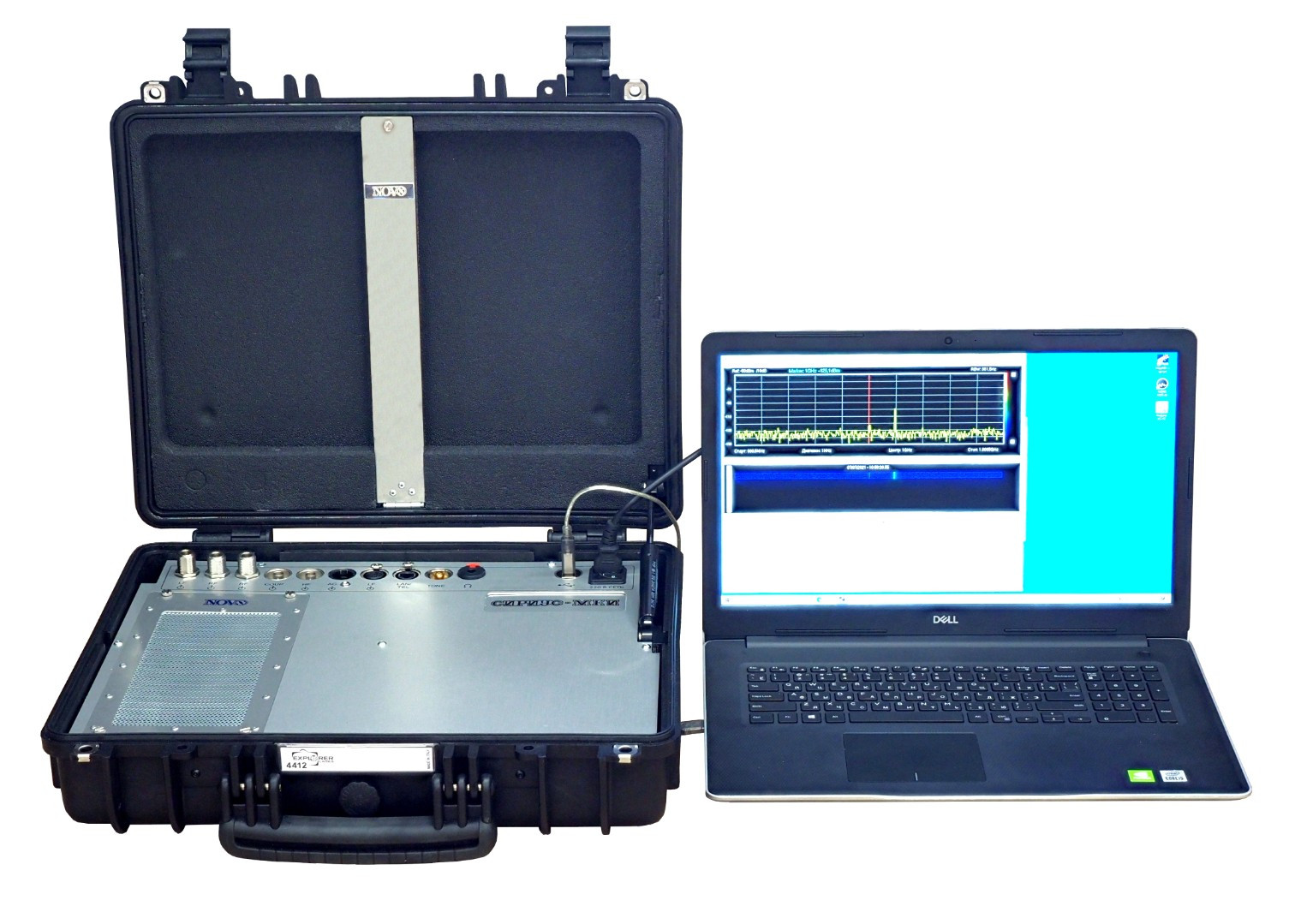

Сириус-МКИ

• Широкий диапазон частот генерируемых и исследуемых сигналов.
• Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов.
• Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов.
• Широкий динамический диапазон и высокая чувствительность приема сигналов.
• Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов.
• Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией.
• Возможность слухового контроля сигналов речевого диапазона частот.

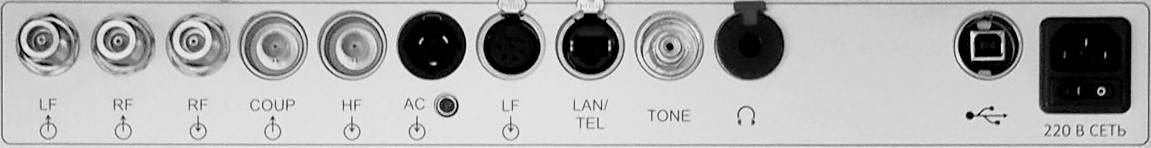

• Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов.
• Наличие гальванической развязки для входных сигналов и напряжения смещения.
• Возможность проведения измерений в электросиловых кабелях под напряжением.
• Отсутствие слепых зон при рефлектометрии проводных линий.
• Наличие автоматических режимов проверки.
• Герметичный, ударопрочный корпус.

Анализатор спектра*

Диапазон рабочих частот, не хуже: от 9 кГц до 14,5 ГГц
Минимальная частотная полоса пропускания измерительного фильтра, не более: 1,5 Гц
Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
– в диапазоне частот от 10 кГц до 100 МГц; минус 155
– в диапазоне частот от 100 до 6000 МГц; минус 160
– в диапазоне частот от 6000 до 10000 МГц; минус 155
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц при отстройке от нее на 1 кГц, не более: минус 120 дБн/Гц
Динамический диапазон измерения уровней сигналов, не менее: 100 дБ
Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц), не более: ± 1 дБ



Генератор высокочастотных сигналов*

Диапазон рабочих частот, не хуже: от 0,1 Гц до 13 ГГц
Уровень мощности выходного сигнала, не менее: 15 дБм
Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц при отстройке от нее на 1 кГц, не более: минус 110 дБн/Гц
Погрешность определения уровня мощности выходного сигнала: 1 дБ



Генерация низкочастотных сигналов* (при необходимости с усилителем)

Диапазон рабочих частот, не хуже: от 100 Гц до 11,2 кГц
Уровень мощности выходного сигнала, не менее: плюс 25 дБм

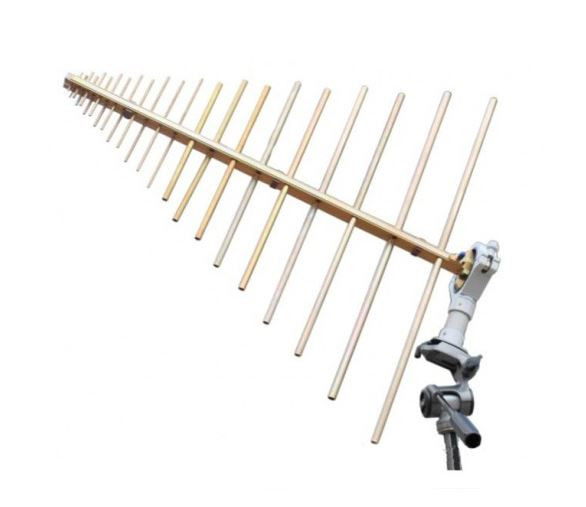

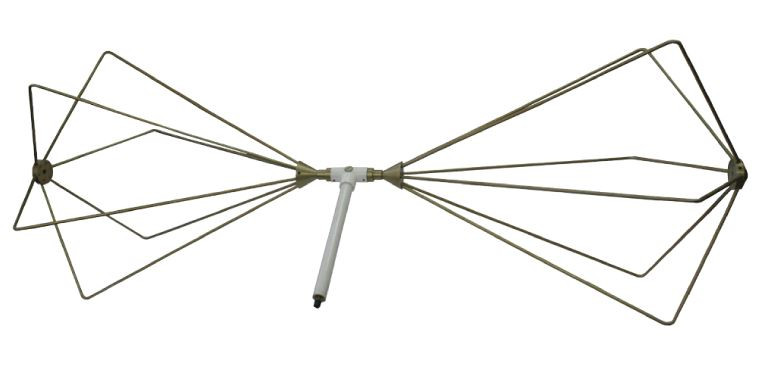

Антенна для измерения напряженности электрического поля*

Диапазон рабочих частот, не хуже: от 30 МГц до 1 ГГц
Коэффициент калибровки, не более: 15 дБ (1/м) на частоте 100 МГц; 20 дБ (1/м) на частоте 300 МГц; 30 дБ (1/м) на частоте 1 ГГц

Вид поляризации: линейная

Погрешность определения коэффициента усиления или калибровки, не более: 2 дБ
Наличие свидетельства о поверке: Да

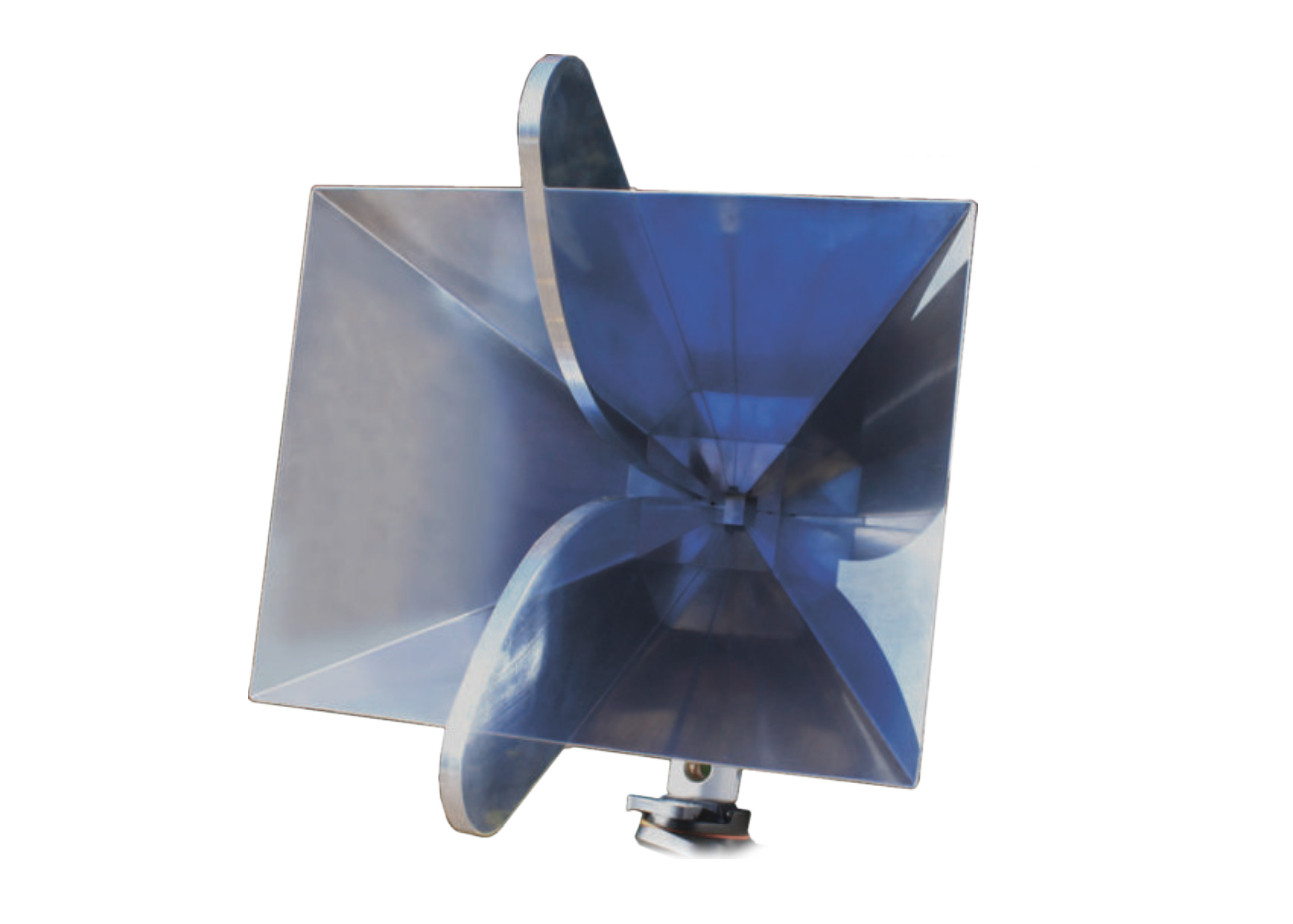

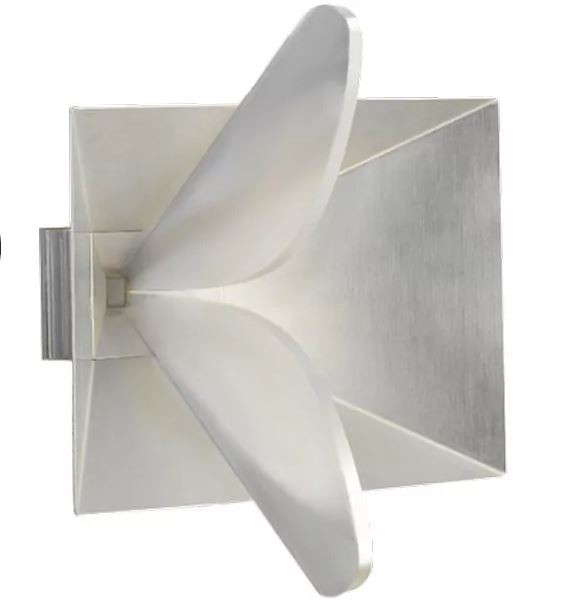

Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля)*

Диапазон рабочих частот, не хуже: от 1 ГГц до 10 ГГц
Коэффициент усиления, не менее: 2 дБ на частоте 1 ГГц; 6 дБ на частоте 3 ГГц; 8 дБ на частоте 10 ГГц или коэффициент калибровки, не более: 28 дБ (1/м) на частоте 1 ГГц; 34 дБ (1/м) на частоте 3 ГГц; 42 дБ (1/м) на частоте 10 ГГц
Погрешность определения коэффициента усиления или калибровки, не более: 2 дБ
Вид поляризации: линейная
Наличие свидетельства о поверке: да



Излучающая антенна*

Диапазон рабочих частот, не хуже: от 30 МГц до 10 ГГц
Вид поляризации: Линейная
Погрешность определения коэффициента усиления или калибровки, не более: 2 дБ

В диапазоне частот от 100 МГц до 1 ГГц

Коэффициент калибровки, не более: 15 дБ (1/м) на частоте 100 МГц; 20 дБ (1/м) на частоте 300 МГц; 30 дБ (1/м) на частоте 1 ГГц

В диапазоне рабочих частот от 1 ГГц до 10 ГГц

Коэффициент усиления, не менее: 2 дБ на частоте 1 ГГц; 6 дБ на частоте 3 ГГц; 8 дБ на частоте 10 ГГц
Или коэффициент калибровки, не более: 28 дБ (1/м) на частоте 1 ГГц; 34 дБ (1/м) на частоте 3 ГГц; 42 дБ (1/м) на частоте 10 ГГц



Измеритель шума и вибраций (шумомер)

Диапазон рабочих частот, не хуже: от 100 Гц до 11,2 кГц
Диапазон измерения звукового давления (отн. 2х10-5 Па), не хуже: от 20 дБ до 120 дБ
Погрешность измерения уровня звукового давления, не более: 2 дБ
Чувствительность по свободному полю, не хуже: 10 мВ/Па



Измерительный микрофон

Диапазон рабочих частот, не хуже: от 100 Гц до 11,2 кГц
Чувствительность по свободному полю, не хуже: 10 мВ/Па
Неравномерность АЧХ по звуковому давлению, не более: 2 дБ



Акустический излучатель (при необходимости с усилителем)

Диапазон рабочих частот, не хуже: от 100 Гц до 11,2 кГц
Неравномерность АЧХ в октавных полосах, не более: 6 дБ
Уровень октавного звукового давления, создаваемого на расстоянии 1 м, не менее: 90 дБ (для первой октавы); 95 дБ (для второй октавы); 100 дБ (для третьей и четвертой октав); 105 дБ (для пятой, шестой и седьмой октав)
Величины полей рассеяния (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя, не более: 20 мкА/м для магнитного поля; 0,2 мВ/м для электрического поля
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, не более: 2 дБ



Токосъемник*

Диапазон рабочих частот, не хуже: от 10 кГц до 400 МГц
Коэффициент калибровки (при нагрузке 50 Ом), не более: 30 дБ (Ом^-1) в диапазоне 10 кГц -100 кГц; 15 дБ (Ом^-1) в диапазоне 100 кГц -1 МГц; 0 дБ (Ом^-1) в диапазоне 1 МГц -10 МГц; -5 дБ (Ом^-1) в диапазоне 10 МГц -200 МГц; 0 дБ (Ом^-1) в диапазоне 200 МГц -400 МГц
Погрешность определения коэффициента калибровки, не более: 3 дБ
Выходной импеданс: 50 Ом



Устройство ввода тока в линию*

Диапазон рабочих частот, не хуже: от 10 кГц до 400 МГц
Уровень создаваемого тока, не менее: 5 дБ (мА)



Эквивалент сети

Диапазон рабочих частот, не хуже: от 9 кГц до 400 МГц



Управляющие программное обеспечение

Обеспечивает автоматизированную калибровку эталонных переизлучателей, а также автоматизированное измерение уровней и параметров сигналов в режимах ВЧО, ВЧН, ВЧП, в соответствии с методическими документами, утвержденными приказами ФСТЭК России: соответствие



Устройство подключения к линиям (согласующее)

Диапазон рабочих частот, не хуже: от 10 кГц до 400 МГц
Рабочее напряжение (постоянная составляющая): до 100 В



Вставка в шину заземления

Диапазон рабочих частот, не хуже: от 10 кГц до 400 МГц
Максимальный ток: 10 А



Комплект мерных отрезков токопроводящих линий (кабелей, проводов)

Марки проводов: TCB, NYM, КСПэВ, ТПП, UTP5e
Длина, не менее: 5 м

* Допускается комплектовать Комплекс несколькими приборами для перекрытия требуемых диапазонов.



Обнаружение признаков работы приемников дистанционного управления

Диапазон частот выходного сигнала, МГц: 10 – 7000
Минимальный шаг перестройки частоты выходного сигнала, кГц, не более: 1
Уровень выходного сигнала, дБм: от минус 20 до плюс 13
Вид модуляции выходного сигнала: ЧМ; ЧМн; АМ; АМн
Частота сигнала модуляции, Гц: 100 – 100 000
Диапазон частот исследуемого сигнала, Гц: 100 – 100 000
Минимальная полоса разрешения, Гц: 0.1
Максимальная чувствительность сигнал/шум 10 дБ), нВ/Гц, не более: 100
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более: 100
Входное сопротивление при несимметричном подключении, кОм, не более: 50



Обнаружение сигналов акустического преобразования

Диапазон частот входного сигнала Гц: 100 – 12000
Минимальная полоса разрешения, Гц: 0.1
Максимальная чувствительность (предусилитель 40 дБ, сигнал/шум 10 дБ), нВ/Гц, не более: 100
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более: 100
Входное сопротивление при несимметричном подключении, кОм, не более: 50
