Шепот-М1
Автоматизированная система оценки защищенности выделенных помещений по виброакустическому каналу
Назначение
Cистема «Шепот-М1» предназначена для проведения специальных акустических и вибрационных измерений в помещениях с целью оценки их защищённости от утечки речевой информации по акустическому и вибрационному каналам.
Система обеспечивает:
- автоматические измерения уровня звукового давления тестового сигнала вблизи и на удалении от его источника;
- автоматические измерения уровня звукового давления тестового сигнала вблизи от его источника и уровня наведенного им виброускорения;
- возможность перехода на ручное управление аппаратурой системы;
- использование данных измерений для расчета показателей защищенности выделенных помещений по виброакустическому каналу утечки речевой информации;
- использование данных измерений и результатов их обработки для настройки системы защиты выделенных помещений объекта от утечки речевой информации по виброакустическому каналу;
- формирование и ведение базы данных о результатах выполненных измерений, включающей информацию о месте проведения измерений (объект, помещение, контрольная точка) и о результатах измерений и расчетов в каждой контрольной точке;
- составление отчета по результатам измерений;
- автоматический и ручной режим ввода данных для расчета показателей защищенности выделенных помещений по виброакустическому каналу;
- установку параметров проведения измерений для каждого измерительного цикла;
- ввод калибровочных значений измерительных микрофонов и акселерометра, их сохранение и корректировку;
- расчет показателей защищенности помещений от утечки информации по акустическому и вибрационному каналам при заданных нормируемых показателях защищенности

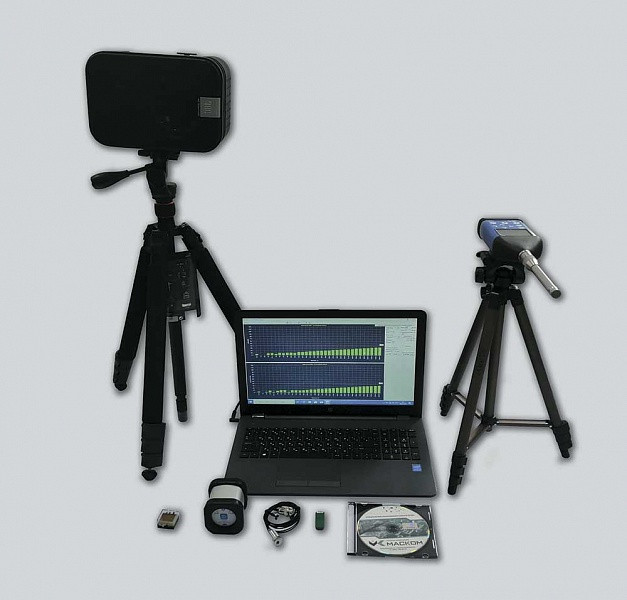

Комплектация
|
Наименование |
Количество |
|
Шумомер прецизионный интегрирующий в составе: |
1 к-т |
|
· Шумомер |
1 шт. |
|
· Преполяризованный конденсаторный измерительный микрофон |
2 шт. |
|
· Микрофонный предусилитель |
2 шт. |
|
· Ветрозащитный экран |
2 шт. |
|
· Акселерометр |
1 шт. |
|
Источник калиброванного звукового давления со встроенным адаптером для калибровки микрофонов 1/2"-1/4" |
1 шт. |
|
Кабель USB |
1 шт. |
|
Сумка транспортная |
1 шт. |
|
Генератор тестового акустического сигнала |
1 шт. |
|
Штатив |
2 шт. |
|
Персональная ЭВМ (ноутбук) |
1 к-т |
|
Программная оболочка управления измерительными блоками при проведении измерений |
1 к-т |
|
Программный модуль расчета показателей защищенности выделенных помещений по акустическому и виброакустическому каналу |
1 к-т |
|
Эксплуатационно-техническая документация |
1 к-т |
|
Характеристики |
Единица измерения |
Значение |
|
Нижняя граница диапазона измерений уровня звукового давления |
дБ (20 мкПа) |
20 |
|
Верхняя граница диапазона измерений уровня звукового давления |
дБ (20 мкПа) |
120 |
|
Уровень мощности звукового сигнала |
дБм |
25 |
|
Рабочий диапазон частот: верхняя граница |
Гц |
100 11200 |
|
Чувствительность микрофона и шумомера по свободному полю |
мВ/Па |
10 |
|
Неравномерность микрофона ишумомера по звуковому давлению |
дБ |
1 |
|
Относительная погрешность уровня измерения звукового давления микрофона |
дБ |
±1 |
|
Неравномерность АЧХ акустического излучателя в октавных полосах |
дБ |
6 |
|
Нестабильность уровня интегрального звукового давления в течение непрерывной работы |
дБ |
2 |
|
Чувствительность акселерометра |
мВ/мс-2 |
1 |
|
Неравномерность АЧХ по виброускорению |
дБ |
1 |
|
Нижняя граница диапазон рабочих температур, не более |
°С |
10 |
|
Верхняя граница диапазон рабочих температур, не менее |
°С |
40 |
|
Общая масса системы без дополнительных опций, не более |
кг |
10 |
|
Средний срок службы системы, не менее (средний срок службы не распространяются на аккумуляторы и батареи питания) |
лет |
5 |
|
Средняя наработка до отказа, не менее |
ч |
1000 |
