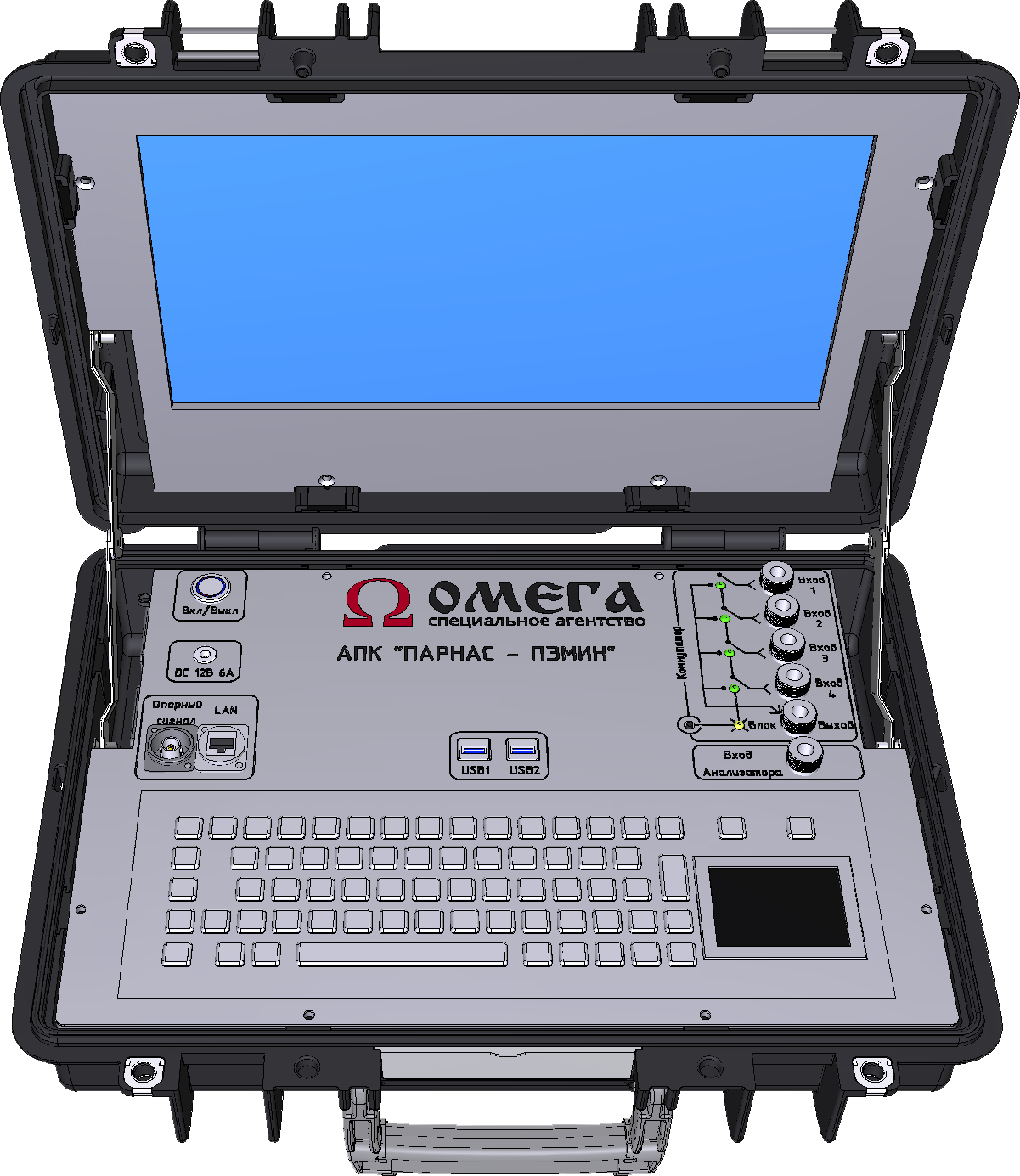

ПАРНАС-ПЭМИН
Аппаратно-программный комплекс
Назначение
АПК «Парнас-ПЭМИН» предназначен для измерения параметров характеристик побочного электромагнитного излучения и наводок и оценки эффективности защиты информации, обрабатываемой объектами вычислительной техники, от утечки за счет побочных электромагнитных излучений и наводок в реальных условиях эксплуатации.
АПК «Парнас-ПЭМИН» позволяет проводить оценку защищённости (эффективность защиты) информации объектов вычислительной техники за счет:
- побочных электромагнитных излучений от объектов вычислительной техники;
- наводок от объектов вычислительной техники на вспомогательные технические средства и линии;
- наводок от объектов вычислительной техники на линии электроснабжения и заземления.
АПК «Парнас-ПЭМИН» состоит из следующих основных блоков:
- анализатор спектра со встроенным антенным коммутатором с возможностью одновременного подключения не менее чем 4 антенн, работающих в диапазоне от 9 кГц до 6 ГГц;
- генератор немодулированных электромагнитных колебаний с диапазоном частот от 1 кГц до 12 ГГц со встроенным антенным коммутатором с возможностью одновременного подключения не менее чем 4 антенн;
- пульт дистанционного управления параметрами генератора сигналов по помехозащищенному радиоканалу на дальности не менее 50 метров (до 5км);
- источник питания, обеспечивающий автономную работу анализатора спектра в течение не менее одного часа при проведении работ.
Программное обеспечение комплекса имеет три основных режима работы:
- режим анализатора спектра с возможностью управления высокочастотным генератором сигналов и встроенным антенным коммутатором;
- режим автоматизированного измерения значений реального затухания тестового сигнала, при проведении оценки защищённости информации от утечки за счет побочных электромагнитных излучений;
- режим автоматизированного измерения значений реального затухания тестового сигнала, при проведении оценки защищённости информации от утечки за счет наводок.
В состав программного обеспечения комплекса, включена программа для расчета показателей эффективности защиты информации от утечки за счет ПЭМИН.
Технические характеристики соответствуют методическим документам, утвержденным приказами ФСТЭК России от 27 ноября 2017 года № 043, а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном Директором ФСТЭК России 26 мая 2021 года.
| Наименование параметра | Значение параметра |
| Параметры анализатор спектра | |
| Диапазон частот | 9 кГц - 6 ГГц |
| Допускаемая погрешность измерителя характеристик ПЭМИН для измеряемого среднеквадратического значения переменного напряжения, не более: | |
| на частотах до 30 МГц; | 1 дБ |
| на частотах от 30 до 1000 МГц; | 1.5 дБ |
| Допускаемая погрешность измерителя характеристик ПЭМИН для измеряемого среднеквадратического значения переменного мощности непрерывного сигнала на частотах свыше 1 ГГц, не более | 2 дБ |
| Количество коммутируемых антенных портов | 4 |
| Тип ВЧ разъемов | N-Type |
| Периодическая поверка | Требуется |
| Параметры генератора сигналов | |
| Диапазон частот | 9 кГц - 12 ГГц |
| В диапазоне частот от 100 МГц до 1 ГГц, уровень мощности выходного сигнала, не менее | 15 дБ(мВт) |
| В диапазоне частот от 100 МГц до 1 ГГц, погрешность определения уровня мощности выходного сигнал, не более | 1 дБ |
| Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц при отстройке от неё на 1 кГц, не более | -100 дБн/Гц |
| Возможность дистанционного управления | Да, пульт ДУ |
| Количество коммутируемых антенных портов | 4 |
| Тип ВЧ разъемов | N-Type |
| Периодическая поверка | Не требуется |
