Колибри

Измерение параметров акустических, вибрационных и электрических сигналов, выявление каналов утечки речевой информации, проведение исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них при воздействии акустическим сигналом, и определение показателей защищенности речевой информации от аппаратуры акустической речевой разведки.

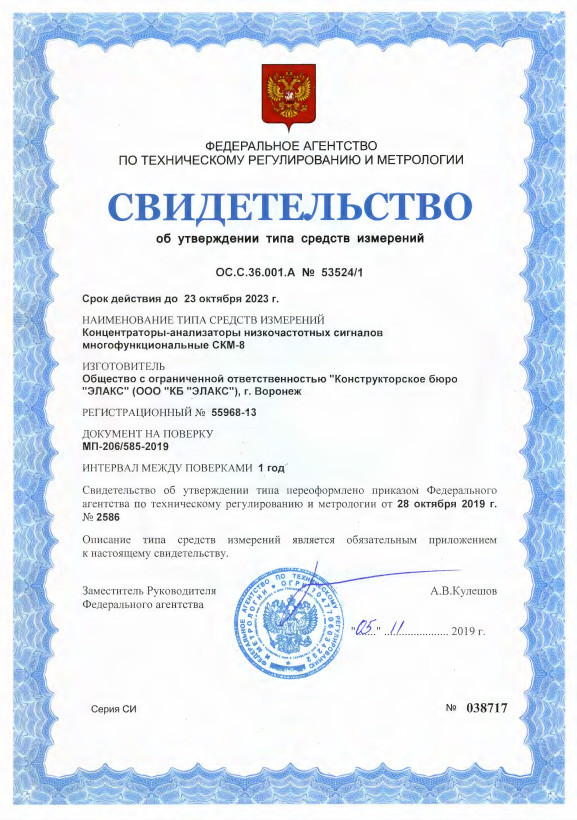

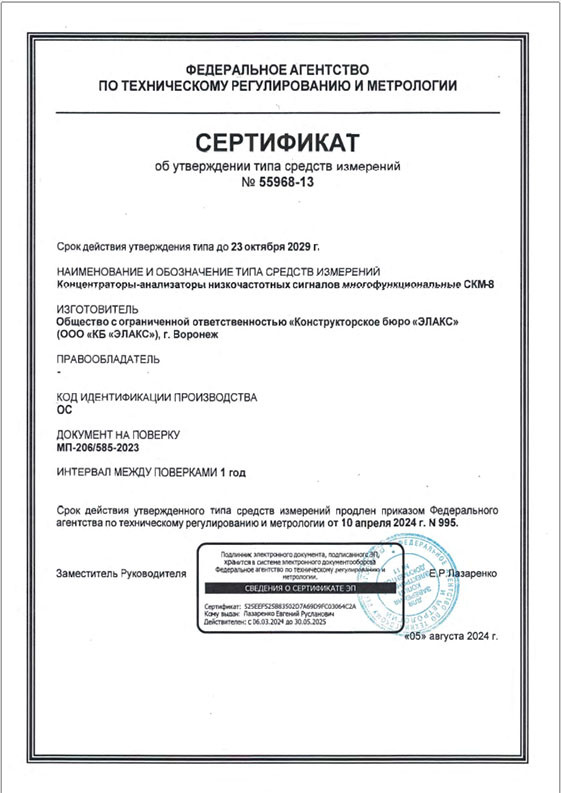

Свидетельство об утверждении типа средств измерений RU.C.36.001.A №53524 на анализатор СКМ-8. Сертификат соответствия ФСТЭК России № 4256 на комплекс «КОЛИБРИ».

Решаемые задачи:

1. Спектральный анализ сигналов.

Программный модуль «СПЕКТРАЛЬНЫЙ АНАЛИЗ СИГНАЛОВ» предназначен для детального анализа акустических, виброакустических и низкочастотных электрических сигналов от датчиков, подключаемых к входам анализатора комплекса - измерительного микрофона, акселерометра, токосъемника, гальванического контакта.

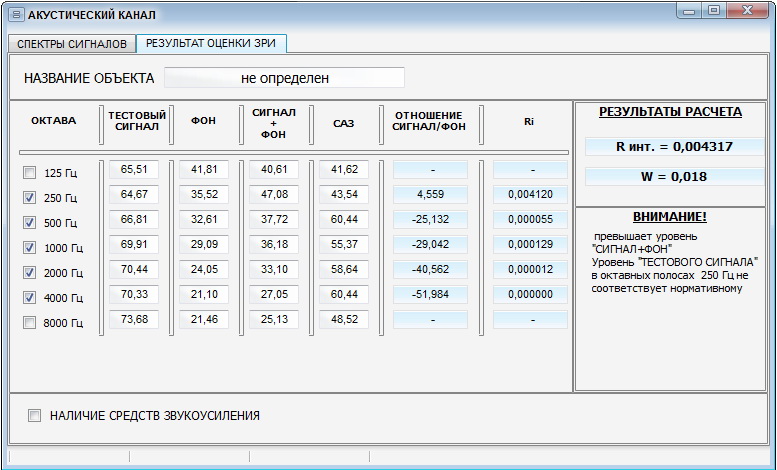

2. Оценка эффективности защиты речевой информации от утечки по акустическому каналу.

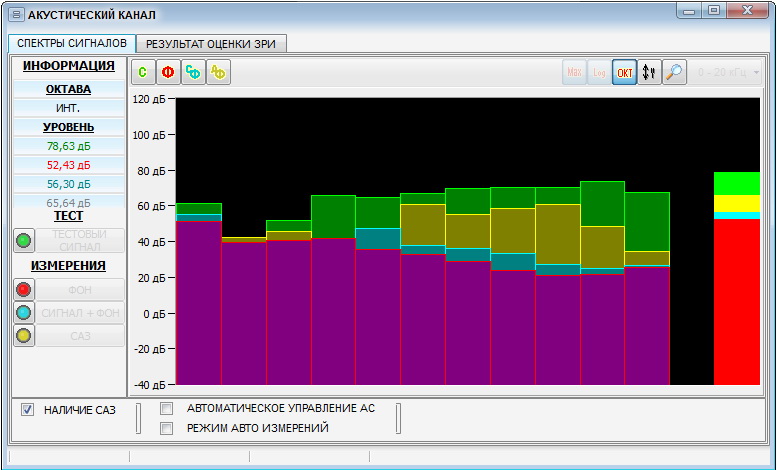

Программный модуль «АКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.

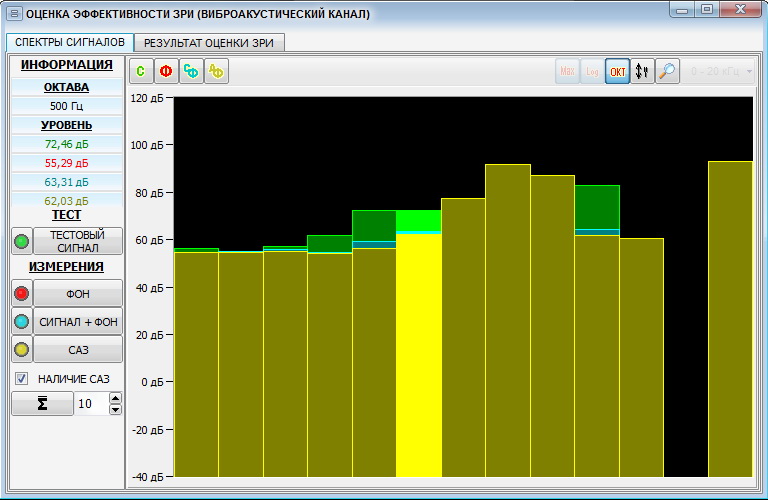

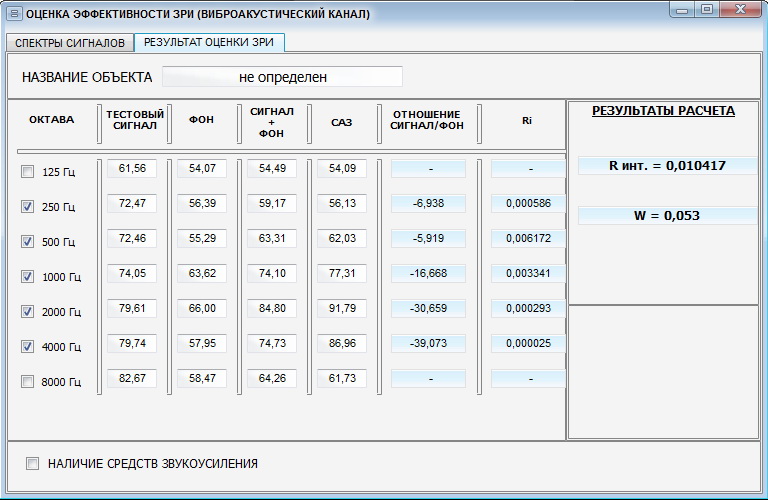

3. Оценка эффективности защиты речевой информации от утечки по виброакустическому каналу.

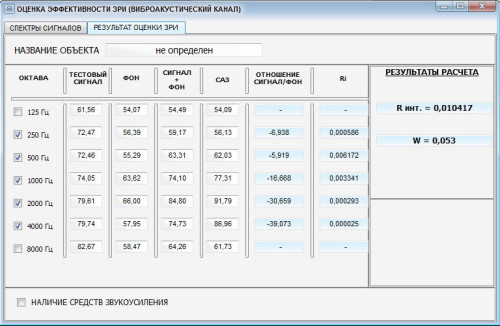

Программный модуль «ВИБРОАКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.

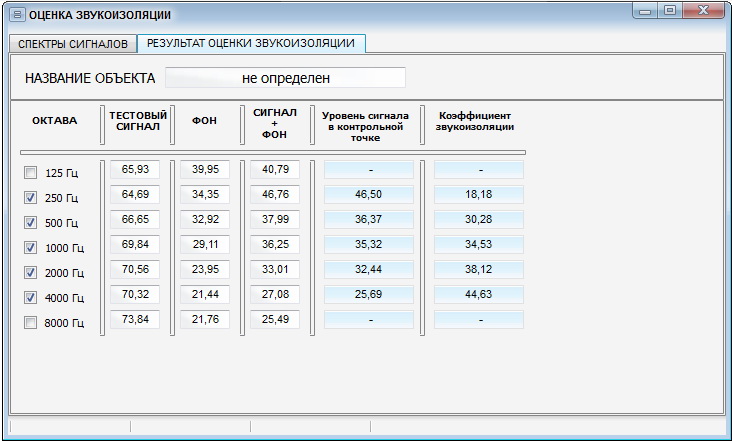

4. Оценка звукоизоляции.

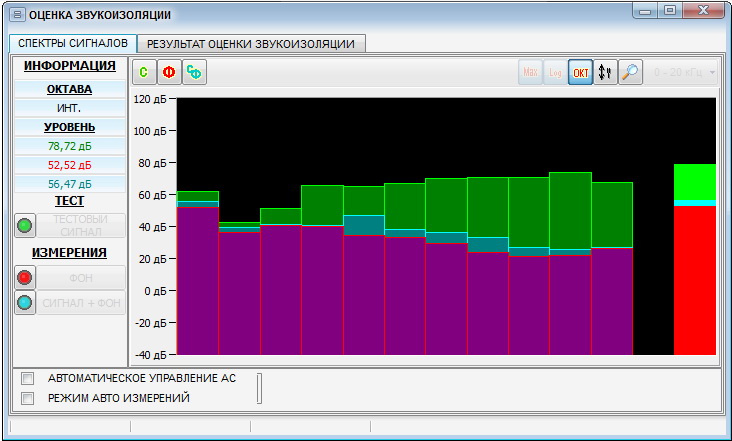

Программный модуль «ОЦЕНКА ЗВУКОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов звукоизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.

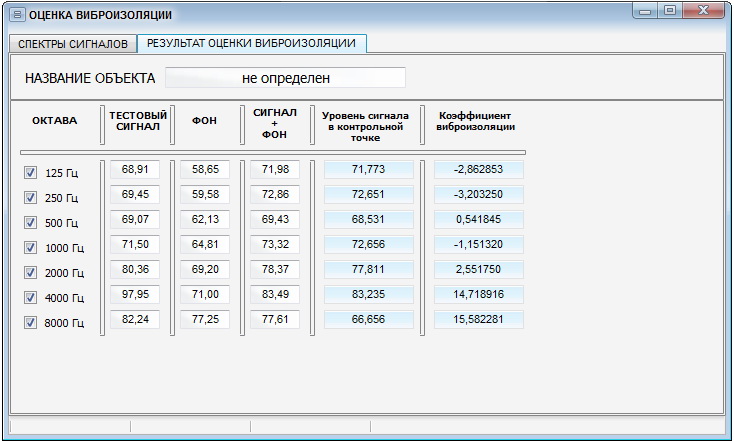

5. Оценка виброизоляции.

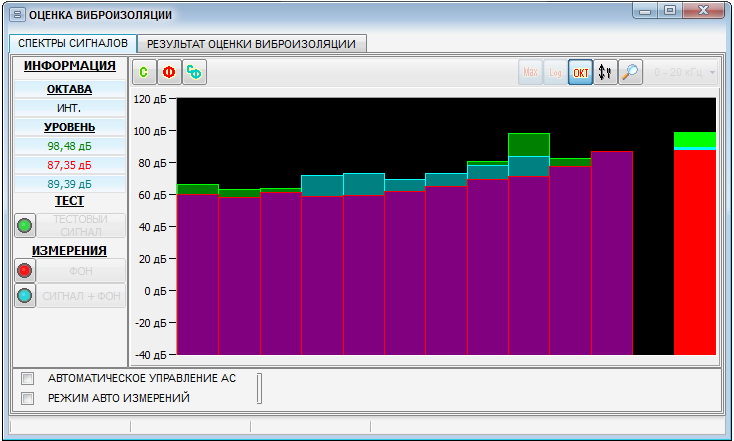

Программный модуль «ОЦЕНКА ВИБРОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов виброизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.

6. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – шум).

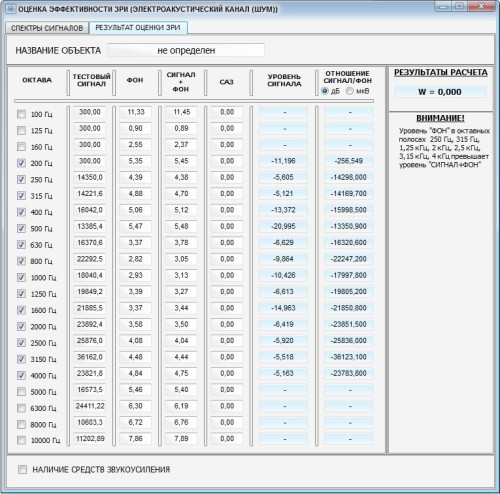

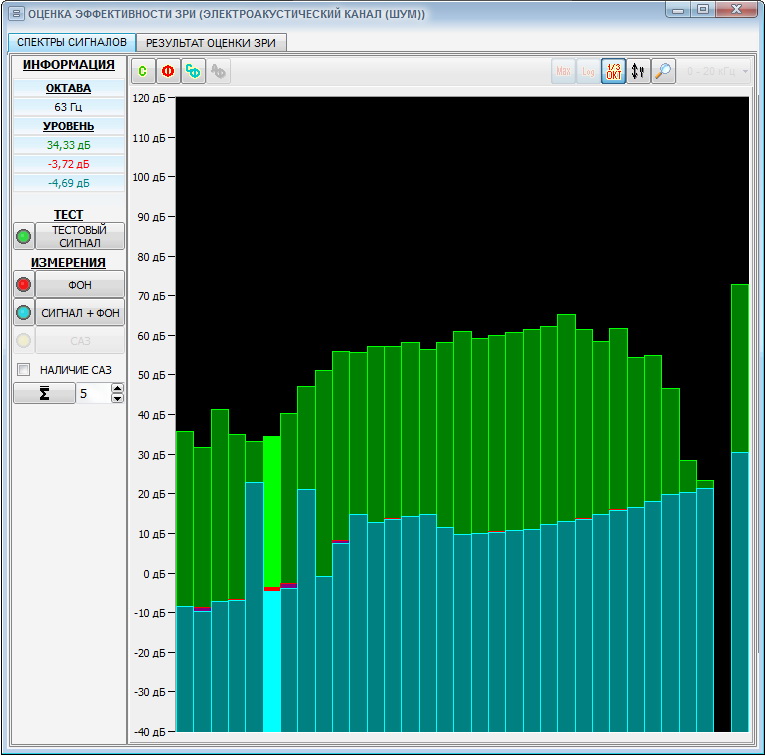

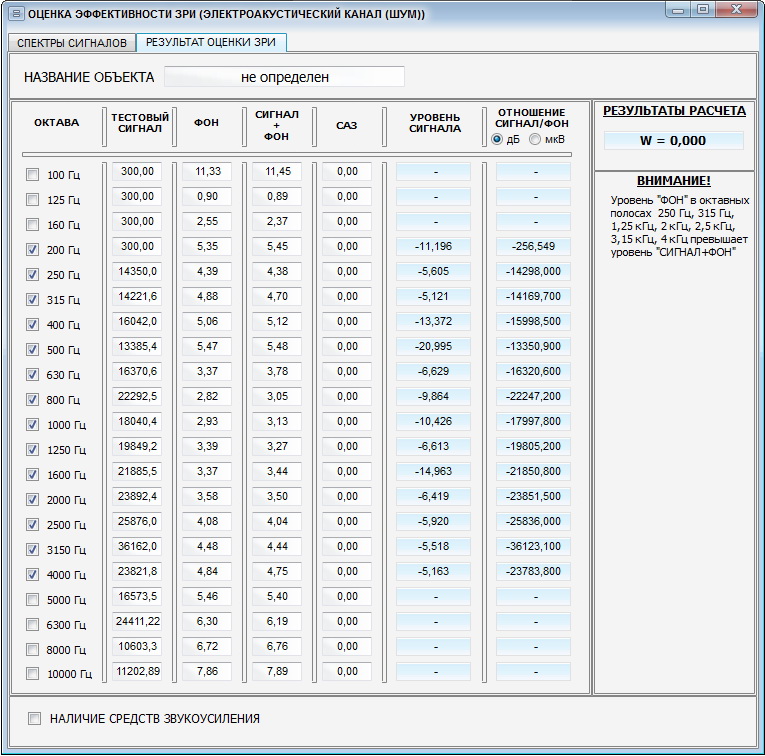

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ШУМ» предназначен для количественной оценки 1/3 октавных отношений сигнал/шум с использованием тестовых шумовых сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

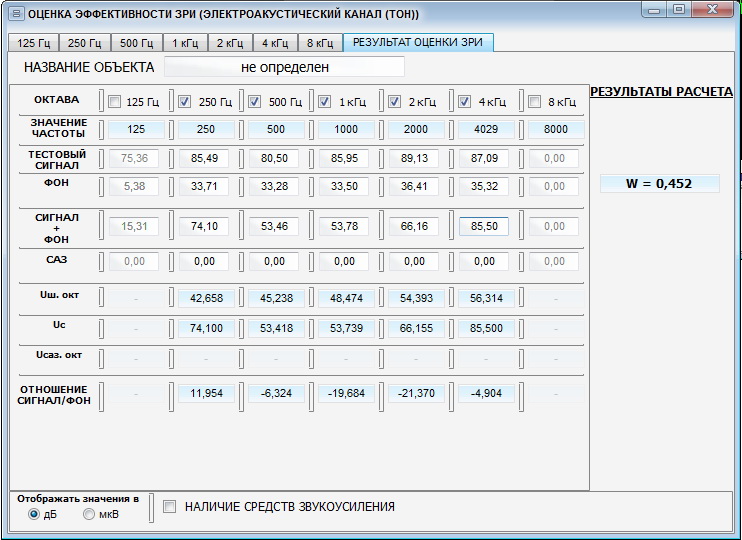

7. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – тональный).

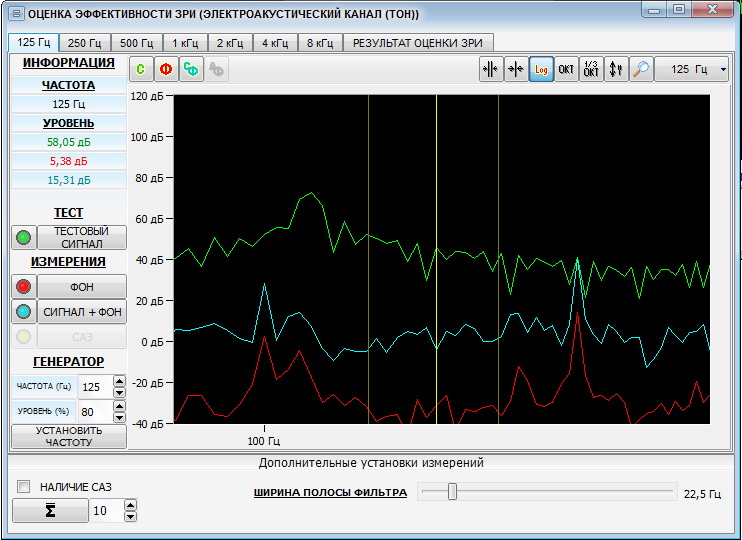

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН» предназначен для количественной оценки 1/1 октавных отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

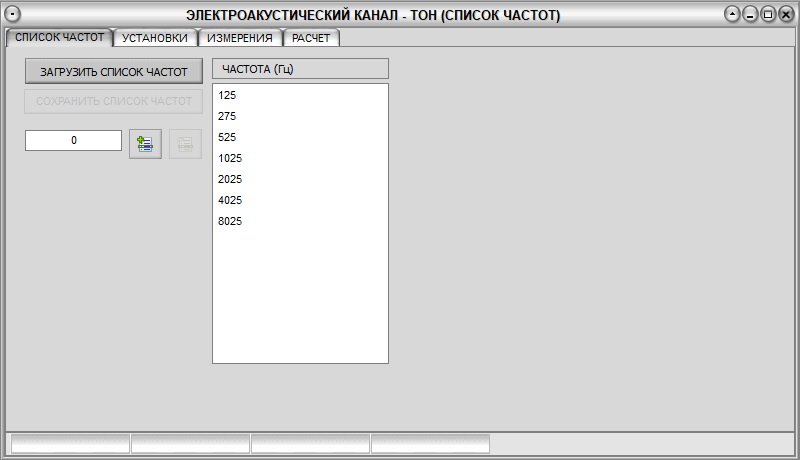

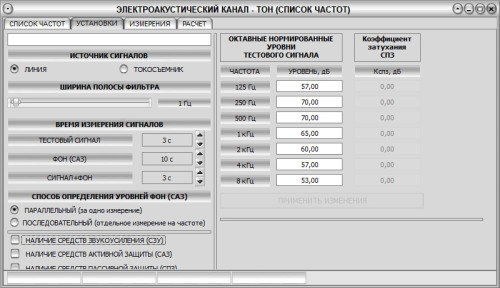

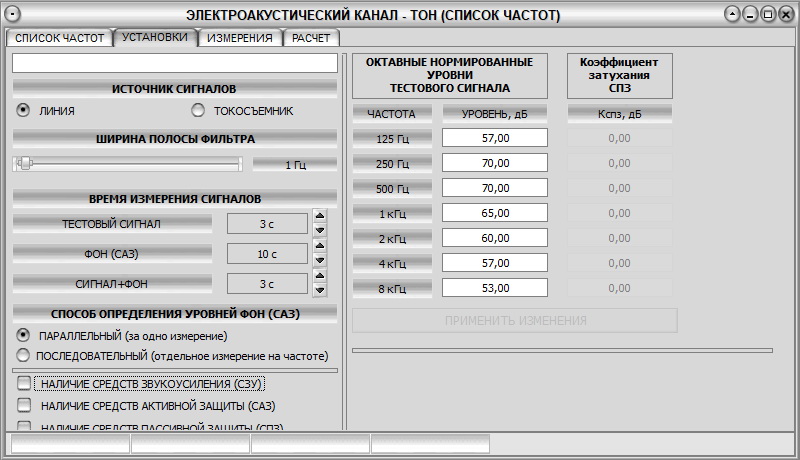

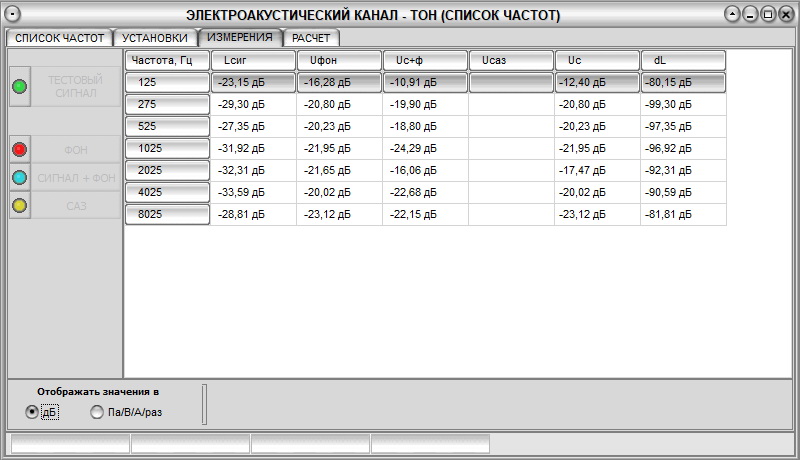

8. Оценка эффективности защиты речевой информации от утечки по электроакустическому каналу (тестовый сигнал – тональный, по списку частот).

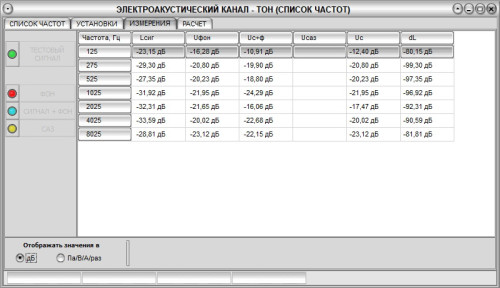

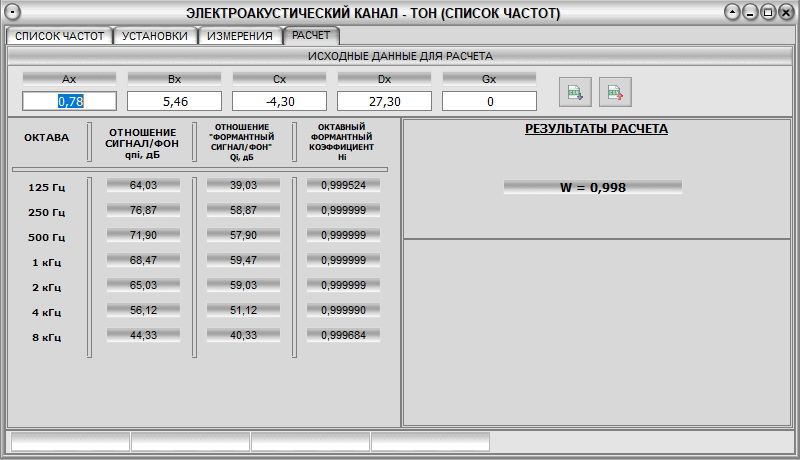

Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН (СПИСОК ЧАСТОТ)» предназначен для количественной автоматической оценки уровней сигналов акустоэлектрических преобразований, отношений сигнал/шум и словесной разборчивости речи с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.

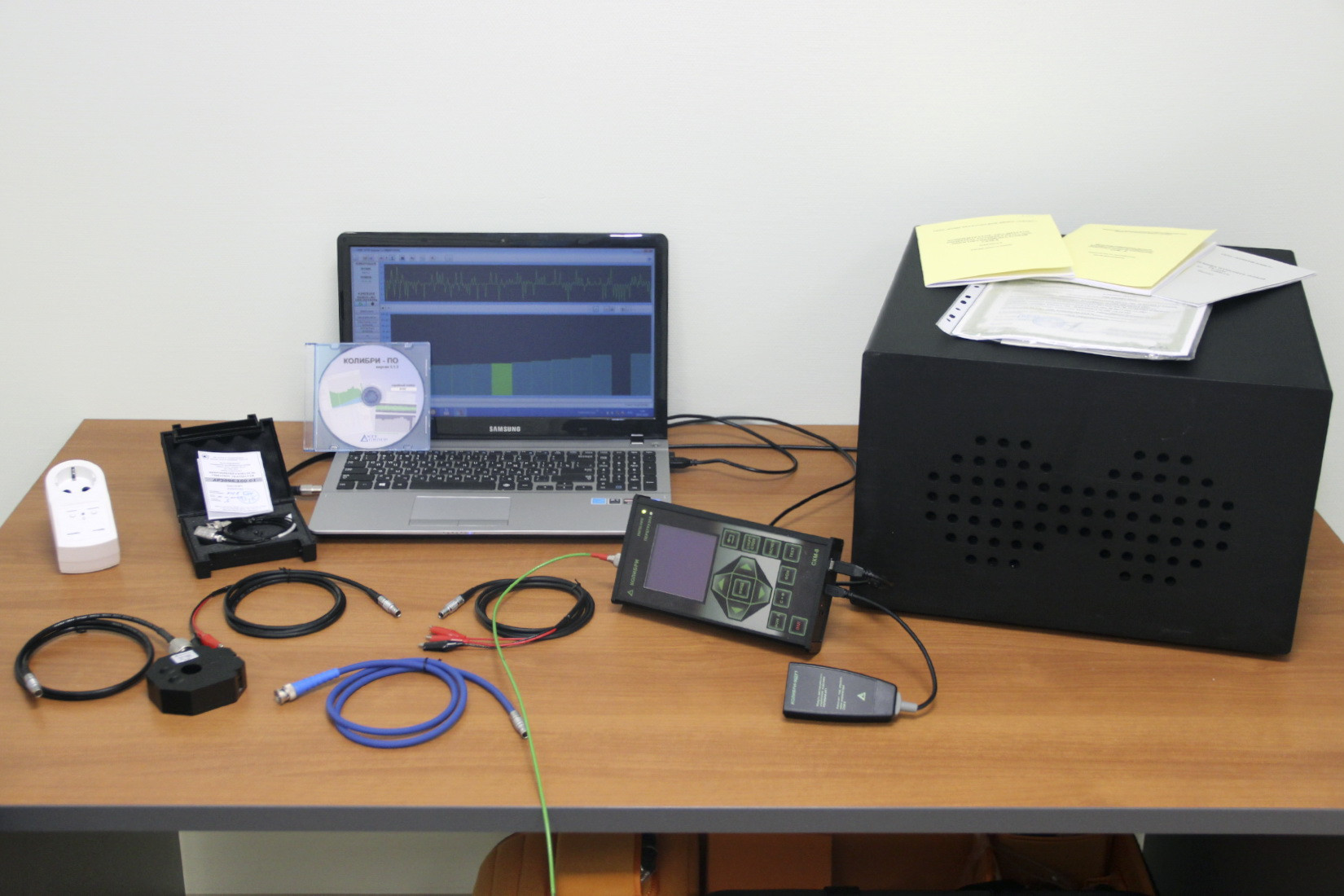

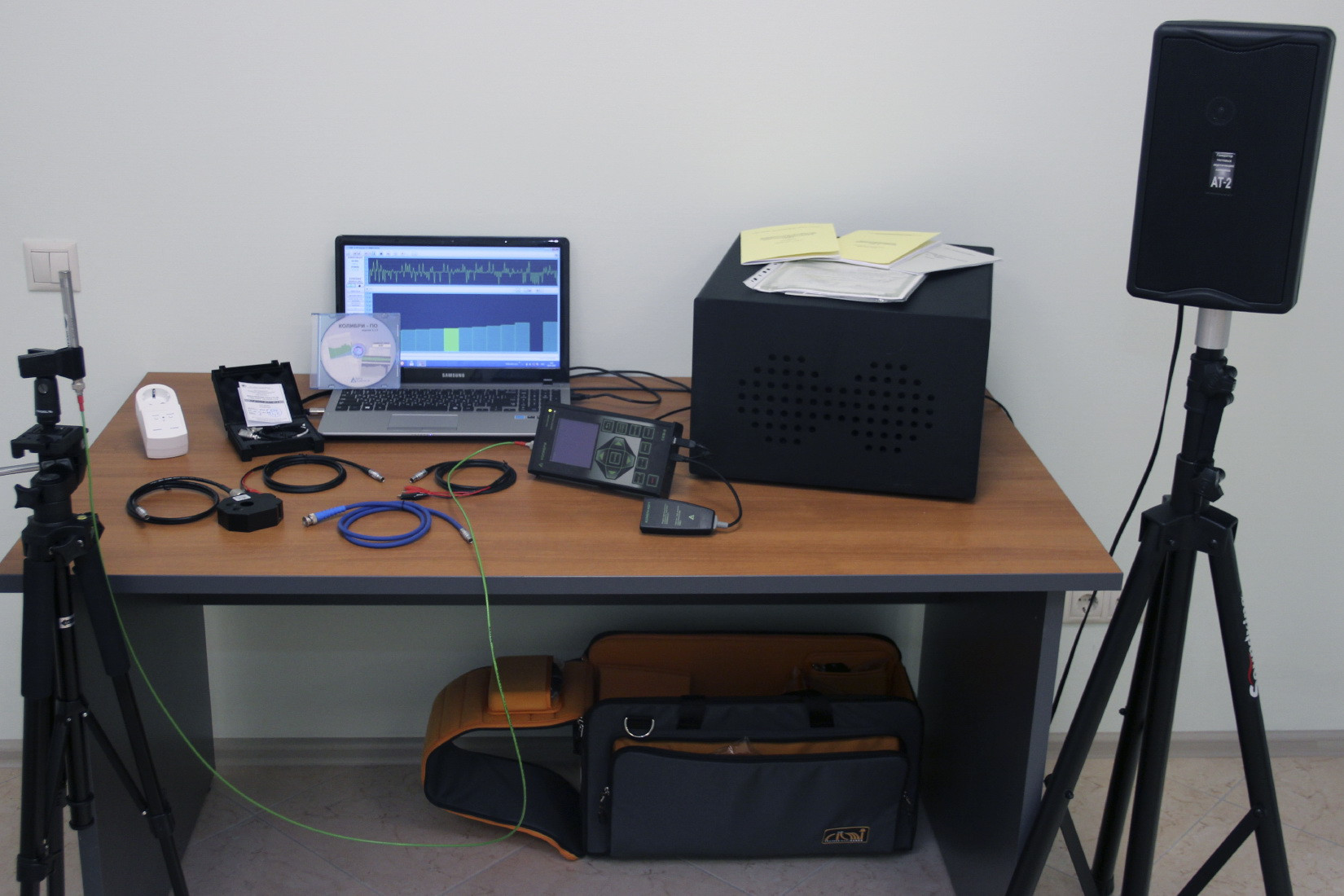

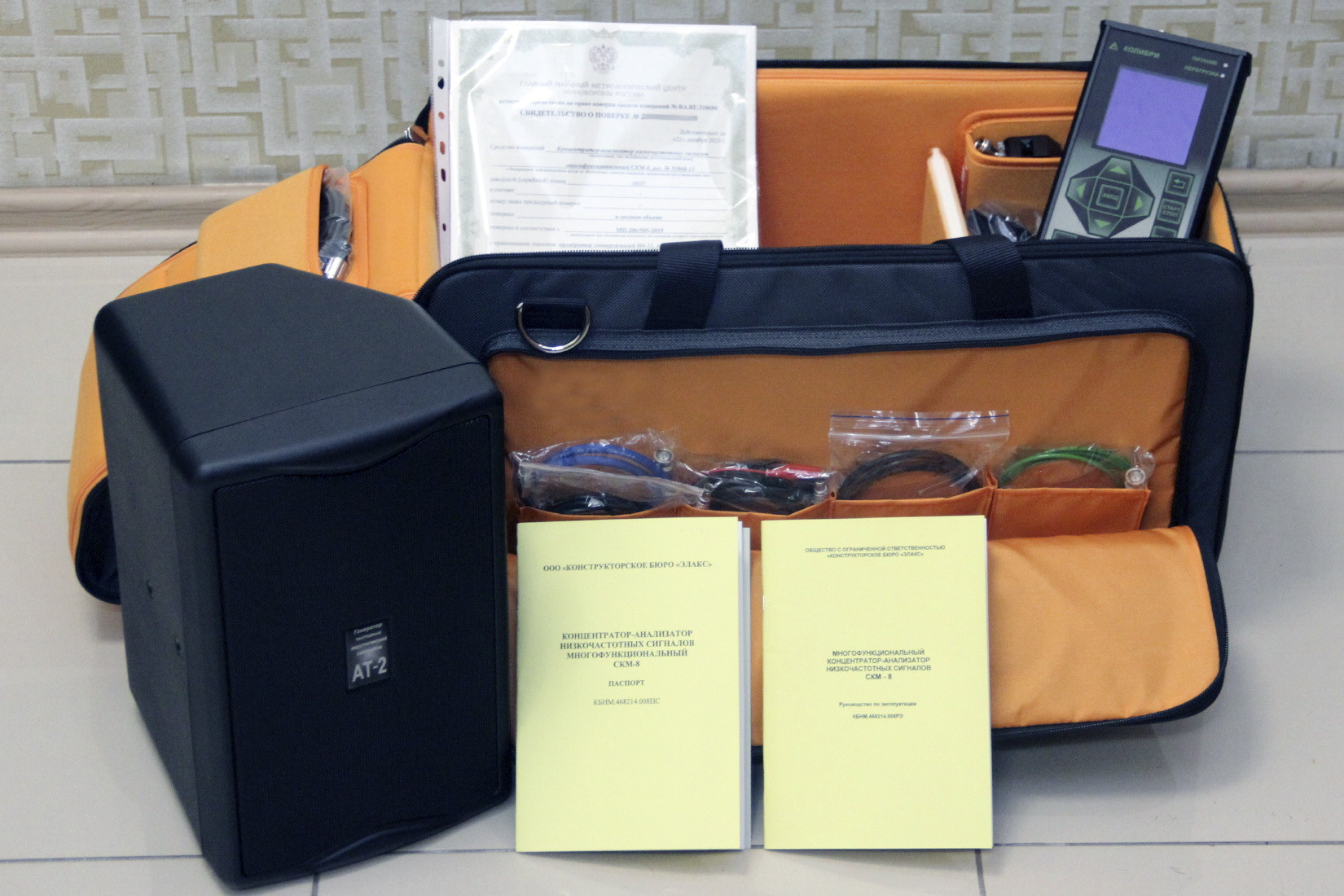

Базовый состав:

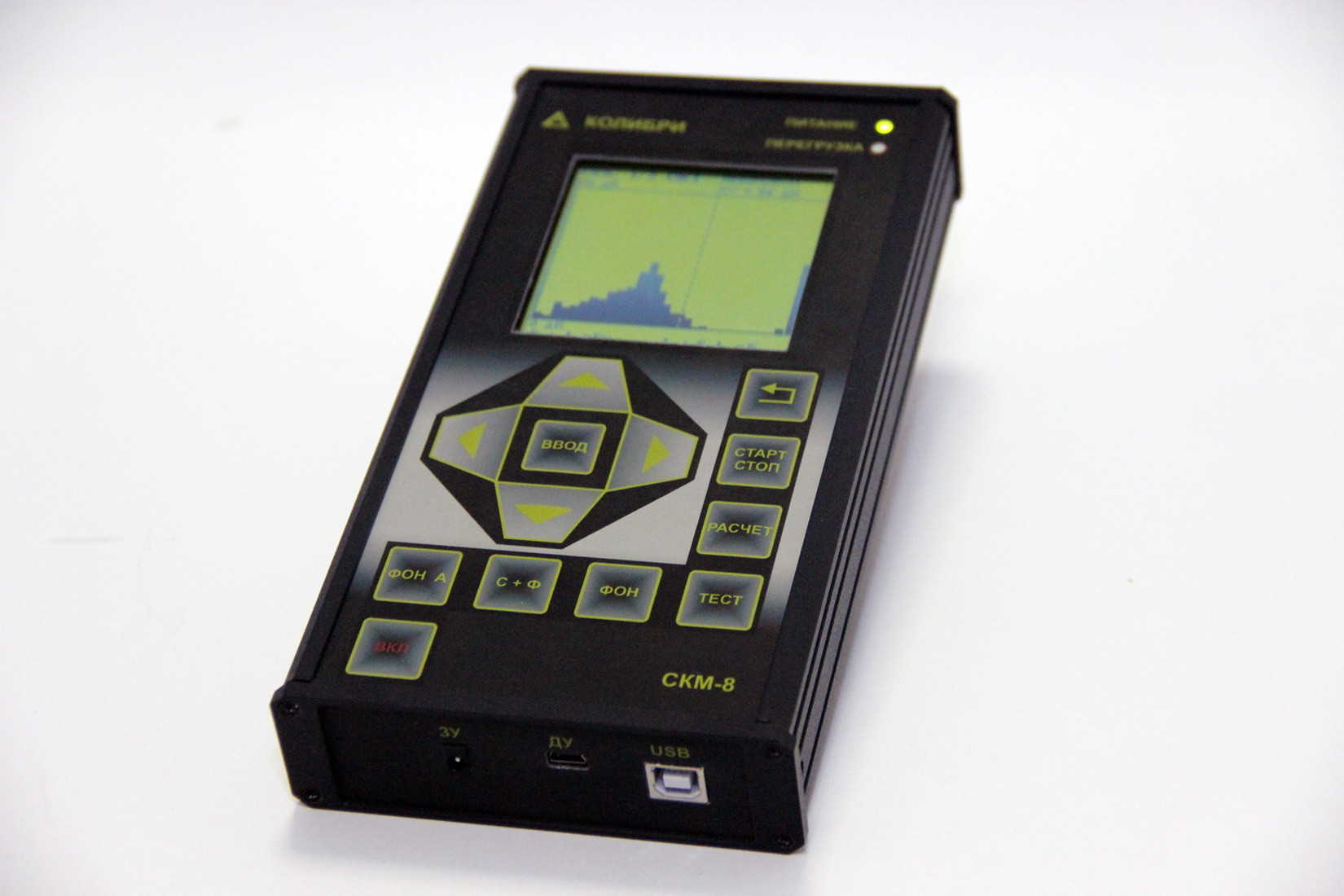

1. Концентратор-анализатор низкочастотных сигналов многофункциональный СКМ-8 – 1 шт.

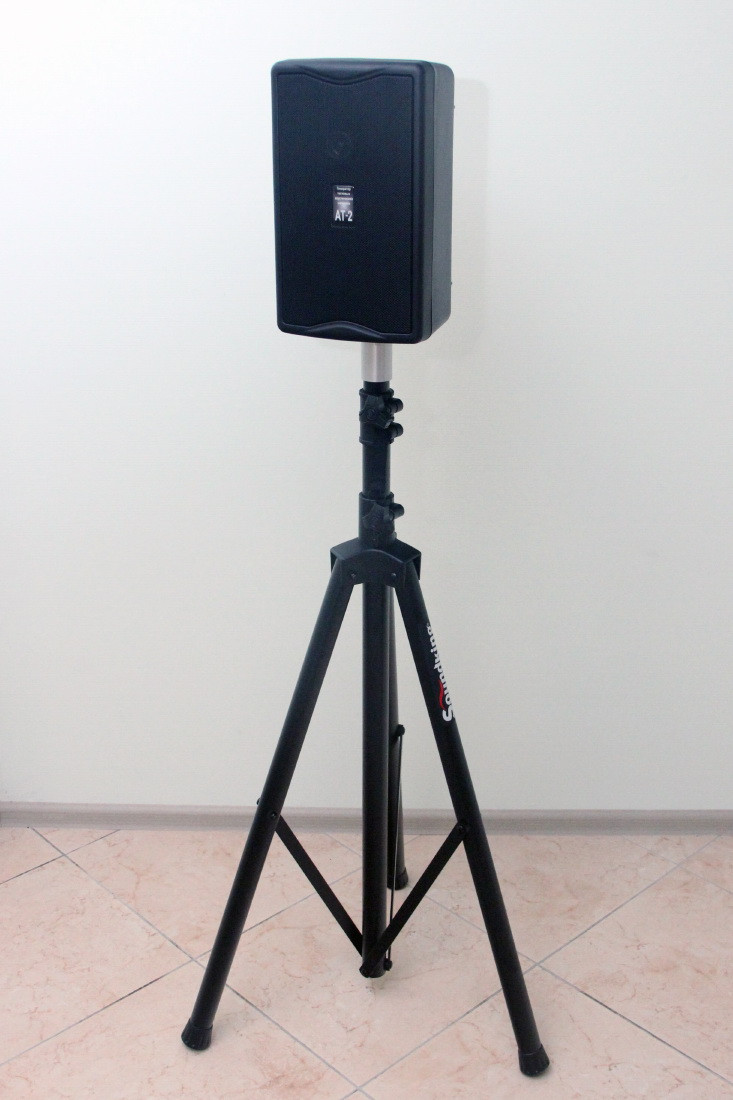

2. Дистанционно управляемый генератор тестовых акустических сигналов АТ2*) – 1 шт.

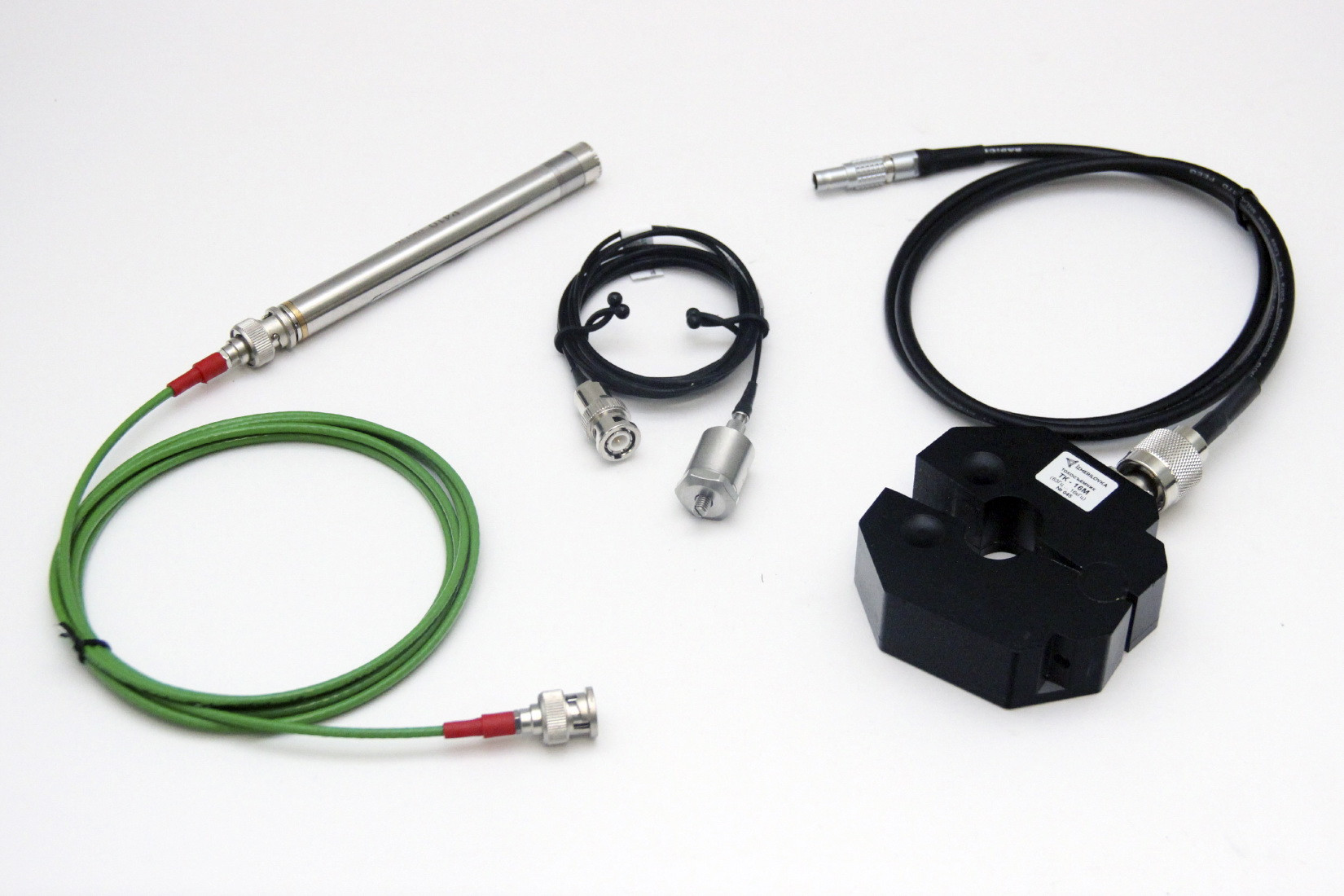

3. Измерительный микрофон Type 333**) – 1 шт.
4. Предусилитель микрофонный Р410 с кабелем**) - 1 шт.
5. Измерительный акселерометр 1V103TB-100 с кабелем**) – 1 шт.
6. Измерительный токосъемник ТК-16М с кабелем**) – 1 шт.
7. Модуль дистанционного управления «Колибри-МДУ1» – 1 шт.
8. Пульт дистанционного управления генератором – 1 шт.

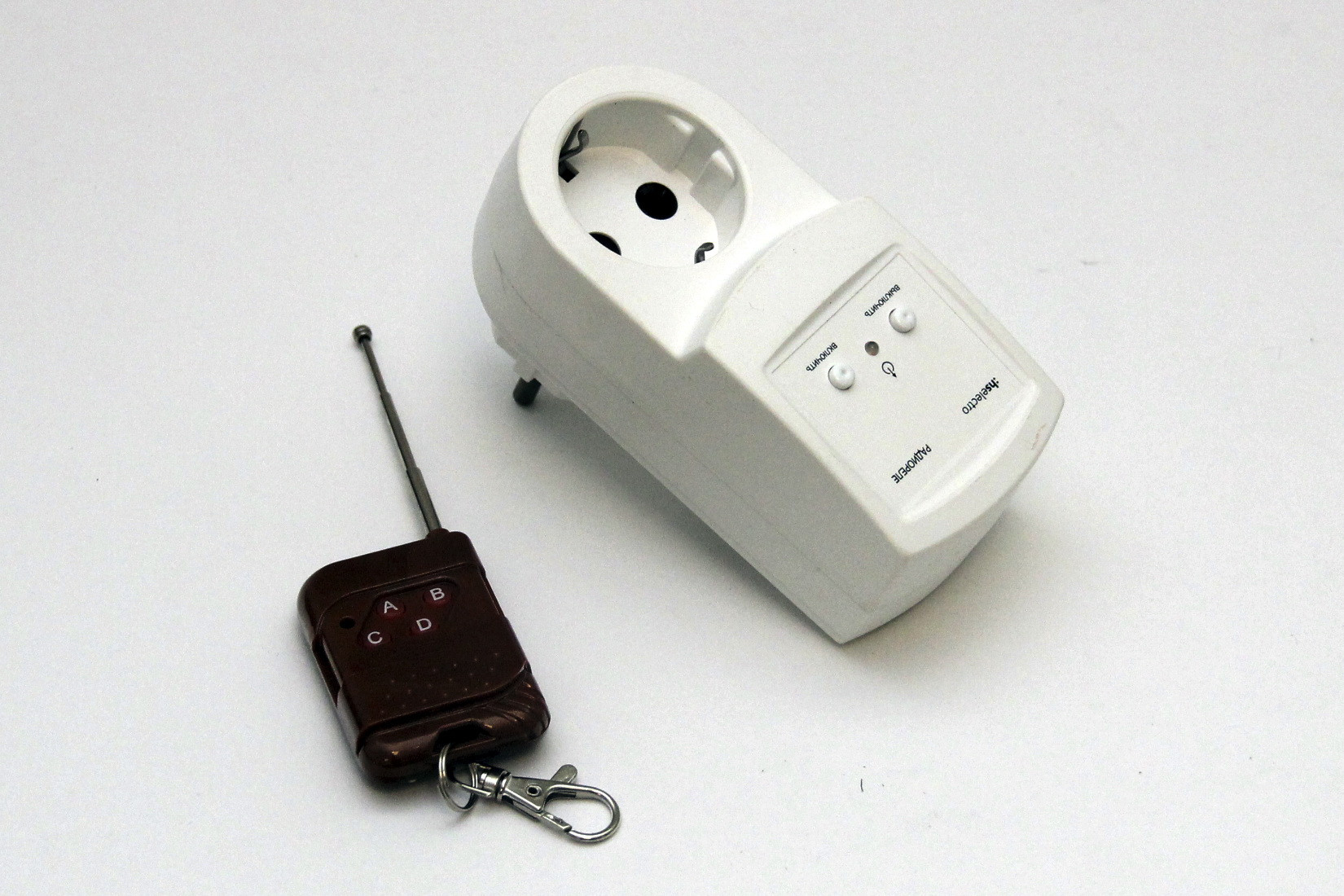

9. Исполнительное устройство «Колибри-ИУ» – 1 шт.

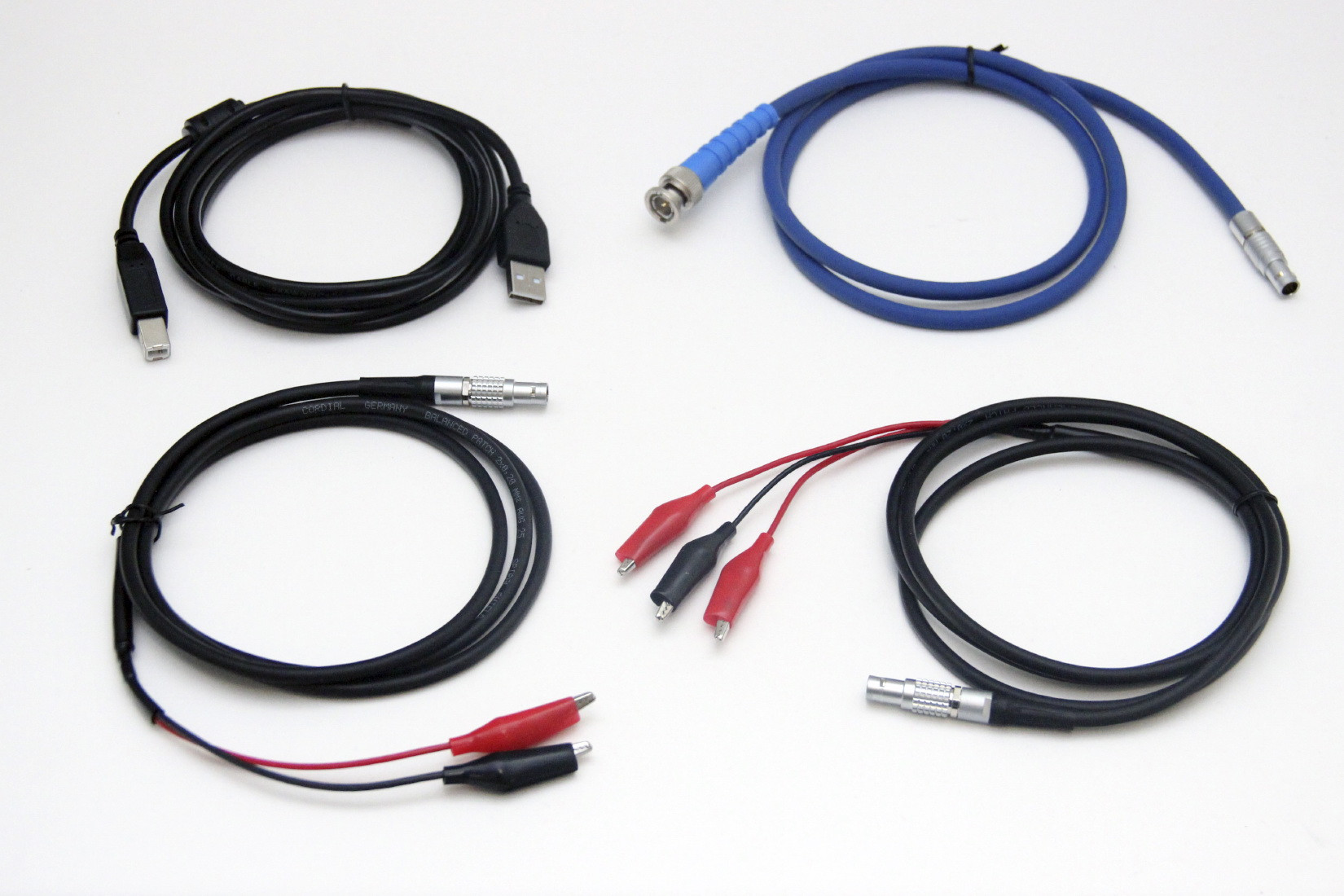

10. Гальванический контакт подключения несимметричных линий к линейному входу СКМ-8 – 1 шт.
11. Гальванический контакт подключения симметричных линий к линейному входу СКМ-8 – 1 шт.
12. USB флеш-накопитель (компакт-диск) с ПО «Колибри-ПО» – 1 шт.
13. Экранирующий короб «Матрешка» для генератора АТ2*) – 1 шт.
14. Штатив с держателем для микрофона – 1 шт.
15. Тренога с переходником для крепления генератора АТ2 – 1 шт.

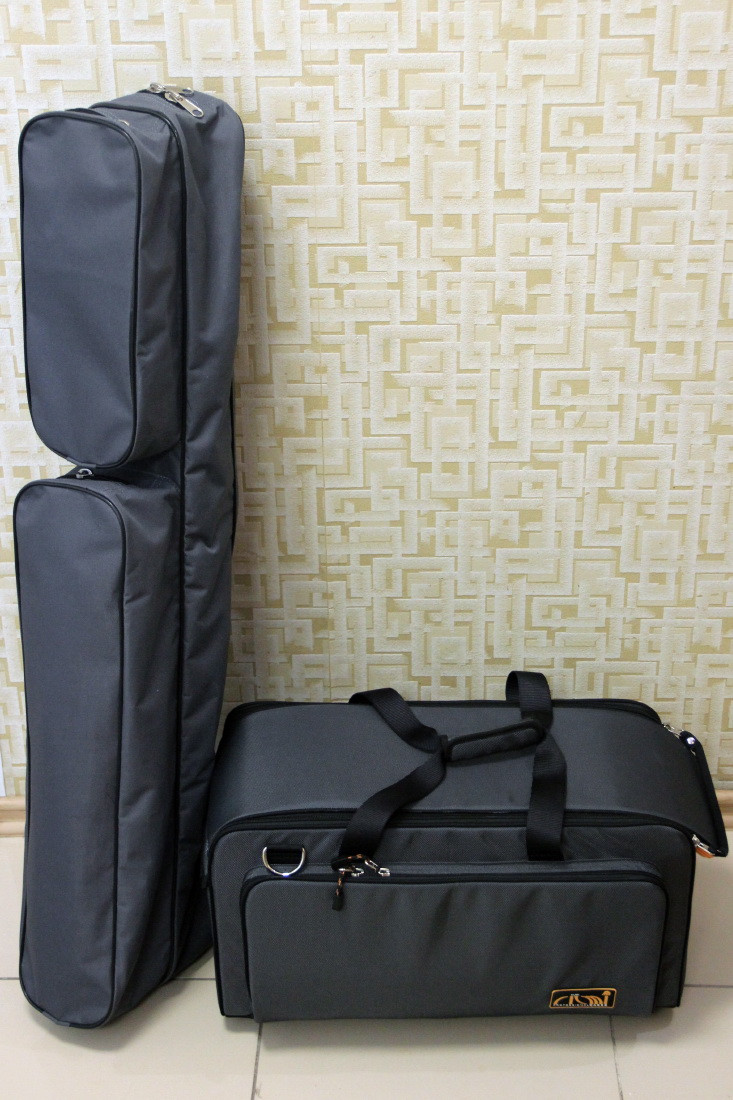

16. Сумка-укладка для треноги и штатива – 1 шт.
17. Паспорт – 1 бр.
18. Руководство по эксплуатации – 1 бр.
19. Руководство программиста и оператора – 1 бр.
20. Копия сертификата соответствия – 1 шт.
*) Для контроля защищаемых помещений вариант комплектации допускает применение в качестве акустического теста генератор «Колибри-АТ1» при отсутствии экранирующего короба «Матрешка»;
**) Допускается применение аналога по Свидетельству об утверждении типа средства измерений СКМ-8.
