КАСКАД

Автоматизированная система оценки защищенности акустической речевой информации от утечки за счёт высокочастотного облучения

Назначение

Автоматизированная система оценки защищенности акустической речевой информации от утечки за счёт высокочастотного облучения (система) предназначена для проведения инструментальных исследований технических средств с целью определения наличия в них эффектов модуляционных преобразований, возникающих за счет высокочастотного облучения.

Система по своим техническим и функциональным характеристикам соответствует требованиям нормативно-методического документа «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотного облучения технических средств и систем» (утверждена приказом ФСТЭК России от 12.07.18 г. № 0022).

автоматизированное исследование технических средств на наличие в них эффектов модуляционных преобразований, возникающих за счет высокочастотного облучения;
выполнение измерений в автоматизированном и ручном режимах;
сохранение результатов измерений в файл с целью последующего его использования для проведения расчета показателей защищенности технических средств от утечки информации по каналу высокочастотного облучения с помощью программного модуля расчета;
вывод результатов расчета в текстовый файл;
предоставление оператору системы пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы в режиме автоматического выполнения задания и в режиме ручного исследования технических средств;
возможность формирования заданий с указанием параметров настройки измерительной аппаратуры и автоматический поиск и измерение параметров сигналов исследуемых технических средств в соответствии с подготовленным заданием;
возможность формирования в рамках одного задания нескольких диапазонов частот для обеспечения возможности последовательного поиска сигналов с разными настройками измерительной аппаратуры;
возможность визуализации в процессе исследования сигналов, представляющих интерес;
возможность сохранения ранее сформированных заданий и результатов их выполнения;
защиту программного обеспечения от несанкционированного использования при помощи технологии электронных ключей;
возможность контроля собственного функционирования за счет формирования через интерфейс программного обеспечения сообщений и сигналов о прохождении команд управления в составные части системы и об их выполнении.

Сертификаты

свидетельство об утверждении типа средств измерений: система «КАСКАД» внесена в Федеральный информационный фонд по обеспечению единства измерений (ФГИС «АРШИН») за № 83352-21
сертификат ФСТЭК России № 4601 от 04.10.2022 г. на программный модуль расчета «Каскад-Дельта» о соответствии требованиям по безопасности информации нормативно-методического документа «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотного облучения технических средств и систем» (ФСТЭК России, 2018)

Заказать

Особенности
Технические характеристики

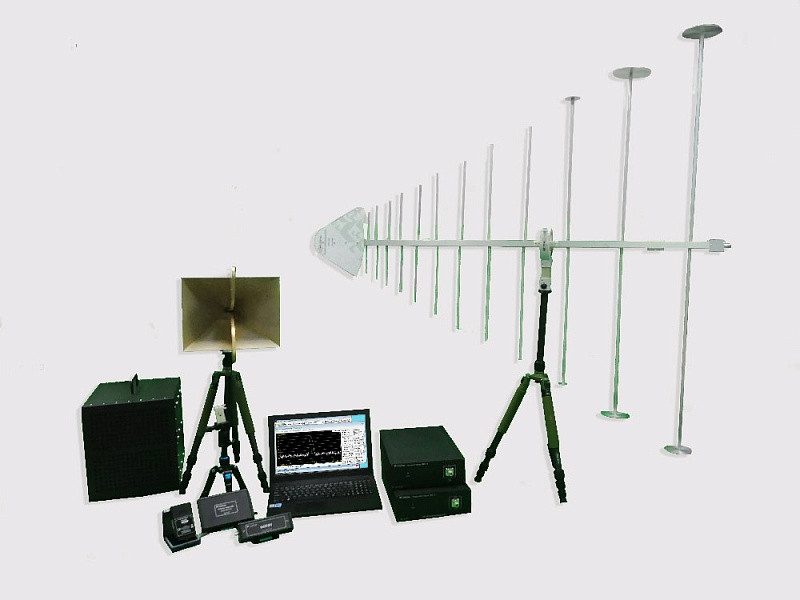

Комплектность

1. Анализатор спектра – 1 шт.
2. Генератор высокочастотных сигналов – 1 шт.
3. Логопериодическая антенна (измерительная/излучающая) – 2 шт.
4. Рупорная антенна (измерительная/излучающая) – 2 шт.
5. Канал измерения тестового акустического сигнала – 1 к-т
6. Канал формирования тестового акустического сигнала – 1 к-т
7. Персональная ЭВМ – 1 к-т
8. Комплект специального программного обеспечения – 1 к-т
9. Эксплуатационно-техническая документация – 1 к-т

Характеристика	Значение
Канал радиоизмерений
Анализатор спектра
Диапазон частот, МГц	от 100 до 10000
Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Гц	от 1 до 10
Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала, дБ	±1
Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более	-154
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц ¹⁾ , не более	-120
Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее	120
Анализируемые виды модуляции	АМ, ФМ
Тип соединителя (вход)	тип N, «розетка»
ГенераторВЧ сигналов
Диапазон частот, МГц	от 100 до 10000
Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт)	27
Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт)	0
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ	±1
Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц, не более	-100
Минимальный шаг установки частоты, Гц	1
Тип соединителя (выход)	тип N, «розетка»
Логопериодическая антенна (измерительная/излучающая)
Диапазон рабочих частот, МГц	от 100 до 1000
Коэффициент калибровки, дБ (1/м), не более: · на частоте 100 МГц; · на частоте 300 МГц; · на частоте 1000 МГц	10 14 27
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ	±2
Вид поляризации	линейная
Тип соединителя	тип N, «розетка»
Рупорная антенна (измерительная/излучающая)
Диапазон рабочих частот, МГц	от 1000 до 10000
Коэффициент усиления, дБ, не менее: · на частоте 1000 МГц; · на частоте 3000 МГц; · на частоте 10000 МГц	4,7 6,2 10,7
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ	±2
Вид поляризации	линейная
Тип соединителя	тип N, «розетка»
Канал формирования тестового акустического сигнала
Диапазон частот, Гц	от 100 до 11200
Значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м, дБ (исх. 20 мкПа), не менее: · в первой, второй, третьей и четвёртой октавных полосах; · в пятой, шестой и седьмой октавных полосах	100 105
Неравномерность АЧХ в октавных полосах, дБ, не более	6
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, дБ, не более	±2
Величины полей рассеивания (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя, не более: · для магнитного поля, мкА/м; · для электрического поля, мкВ/м	20 0,2
Канал измерения тестового акустического сигнала
Диапазон частот при измерении звукового давления, Гц, не хуже	от 100 до 11200
Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа), не хуже	от 20 до 120
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ	±1
Чувствительность по свободному полю, мВ/Па, не хуже	10
Неравномерность АЧХ по звуковому давлению, дБ, не более	1
Общесистемные характеристики
Время непрерывной работы системы без ухудшения точностных характеристик, ч	8
