СКМ23

Многофункциональный анализатор низкочастотных сигналов

Назначение

Оценка параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.

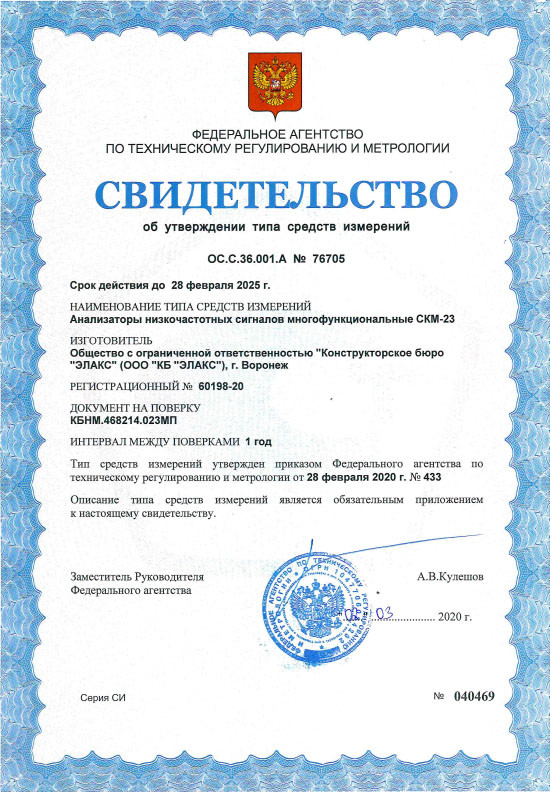

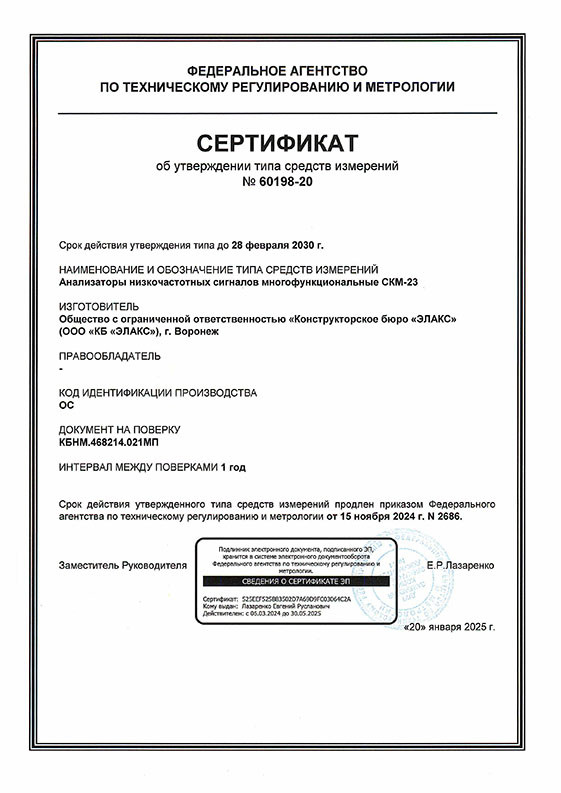

Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-23 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76705.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА АНАЛИЗАТОРА СКМ-23 НАД СКМ21

При оценке параметров сигналов

№	Изменение технических параметров	Преимущество
1	Реализована полная гальваническая развязка с объектом измерений	Позволяет избежать наводок по цепям заземления и электропитания, бросков напряжения во входных цепях
2	Реализована возможность дистанционного проведения измерений	Позволяет в варианте "Про" измерять акустические и вибрационные сигналы с передачей данных по радиоканалу
3	Реализовано встроенное переключаемое входное сопротивление анализатора 100 кОм/ 600 Ом / 50 Ом	Позволяет уменьшить число кабелей и аксессуаров, подключаемых ко входу анализатора при анализе сигналов НЧ наводок, и соответственно снизить уровень паразитных наводок

При оценке эффективности защиты речевой информации в комплексе «СМАРТ»

№	Изменение технических параметров	Преимущество
1	Реализовано дистанционное управление с анализатора удаленным генератором тестовых акустических сигналов	Позволяет реализовать режим автоматической оценки словесной разборчивости речи (одним нажатием кнопки «СМАРТ»), за счет чего повысить оперативность работы в 2-3 раза

Состав:

Изделие поставляется в одном из пяти вариантов комплектов поставки: «Базовый»; «Профессиональный» («Про»); 23.1; 23.2 и 23.2Р.

Состав входящего в них оборудования следующий:

Наименование оборудования		Наименование комплекта поставки
Наименование оборудования		«Базовый»	«Про»	23.1	23.2	23.2P

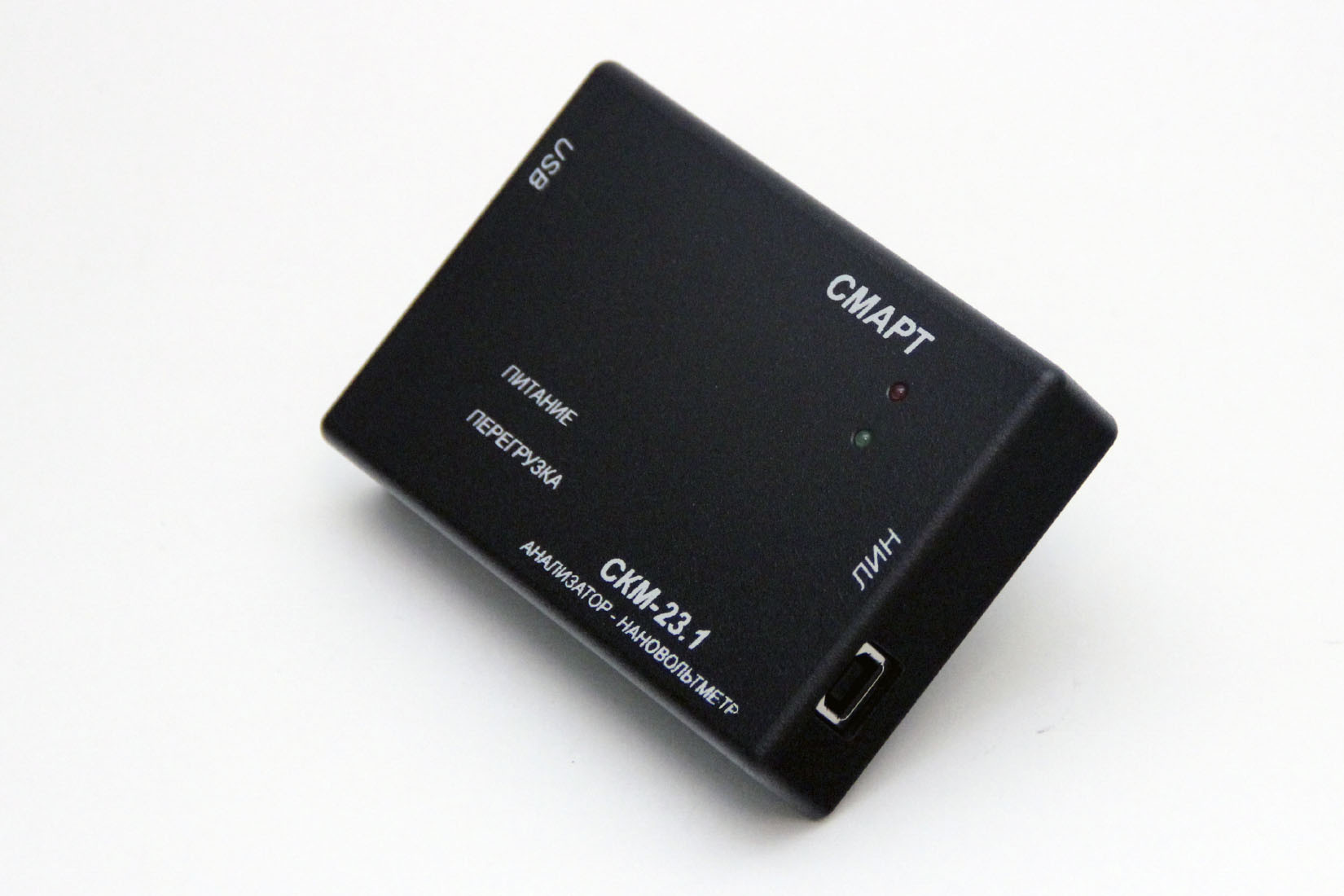

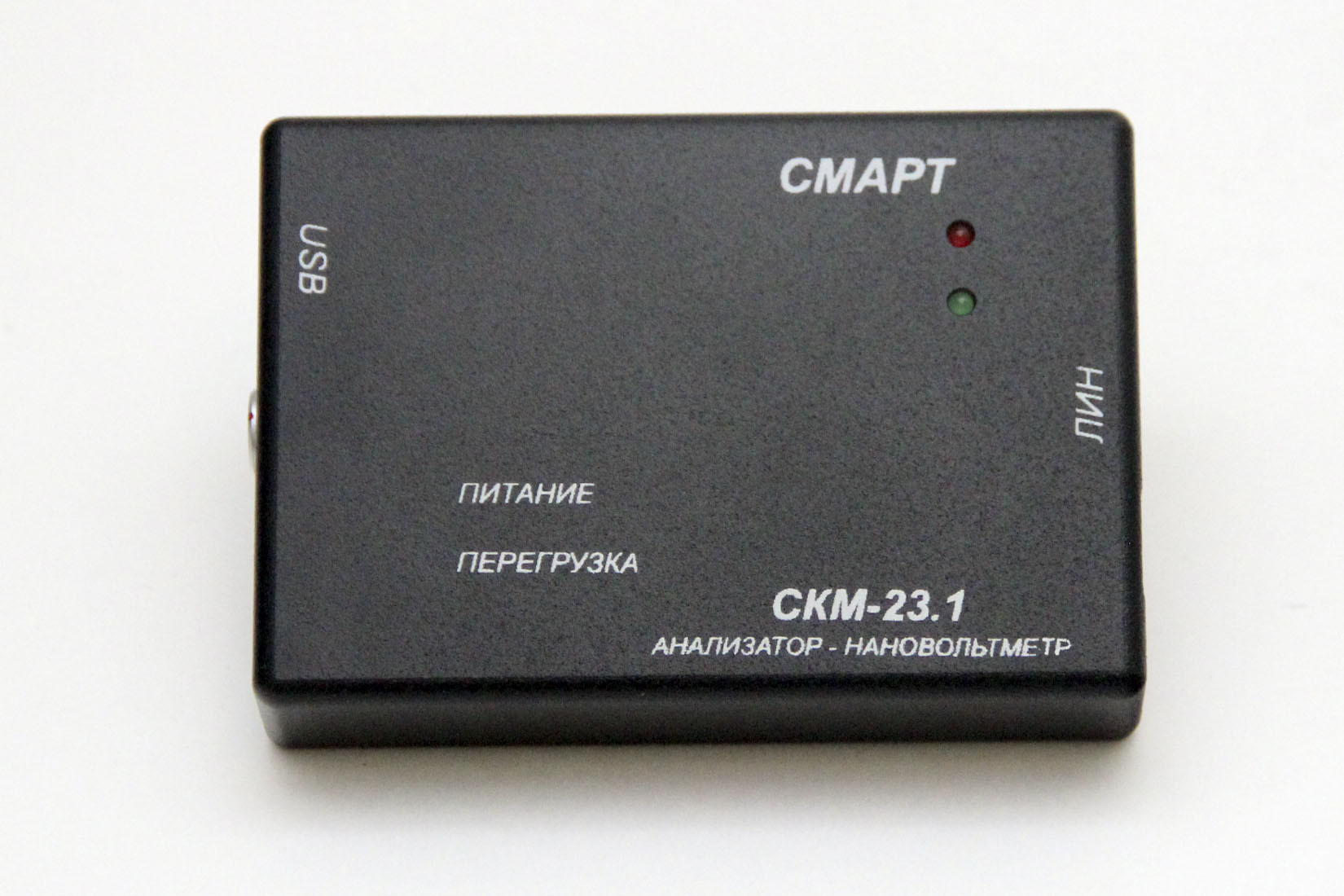

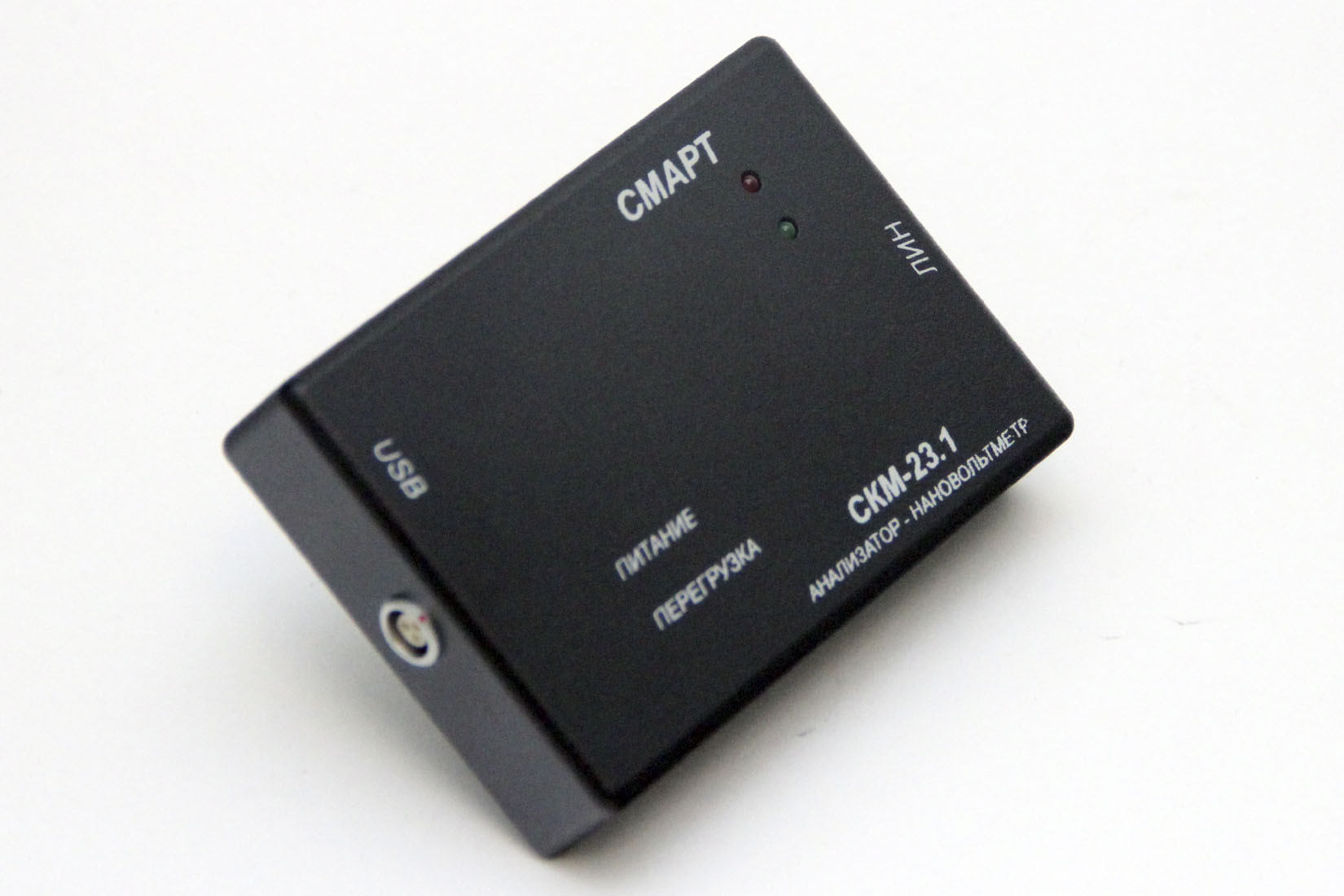

1	Блок измерительный СКМ-23.1	+	+	+	-	-

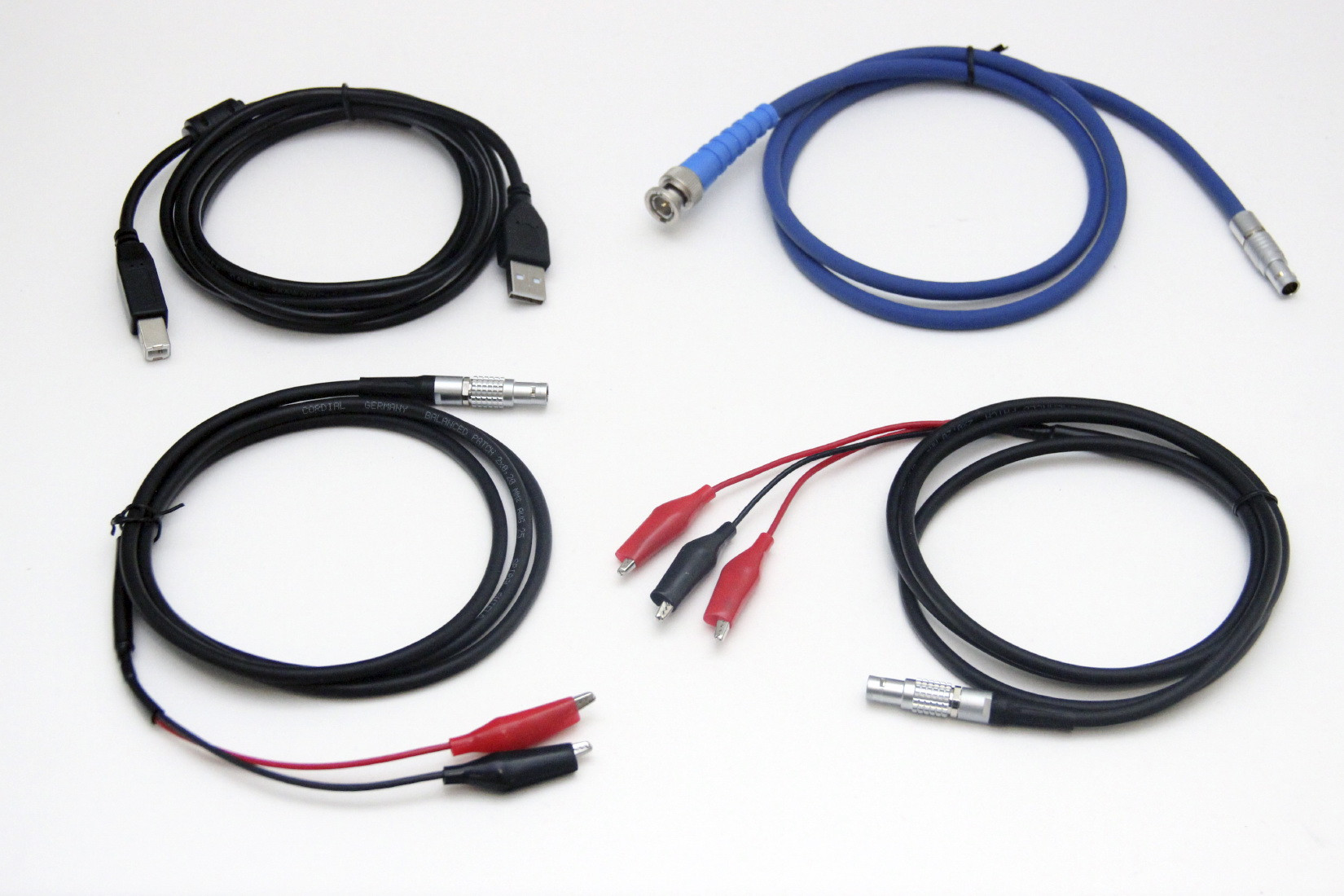

2	Комплект аксессуаров блока СКМ-23.1, включающий: - гальванический контакт подключения несимметричных линий; - гальванический контакт подключения симметричных линий; - кабель-переходник LEMO-BNC; - измерительный токосъемник; - кабель подключения токосъемника	+	+	+	-	-

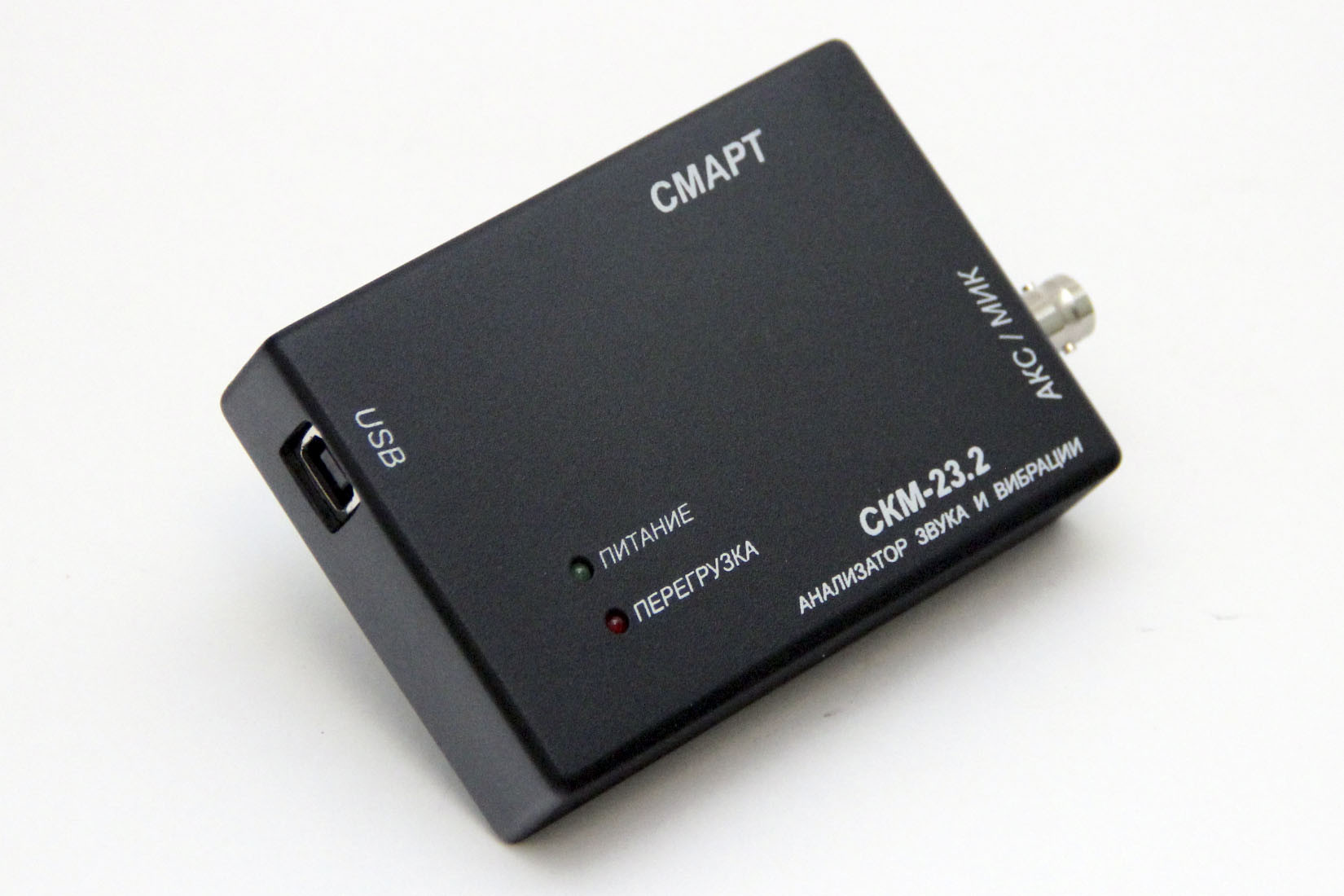

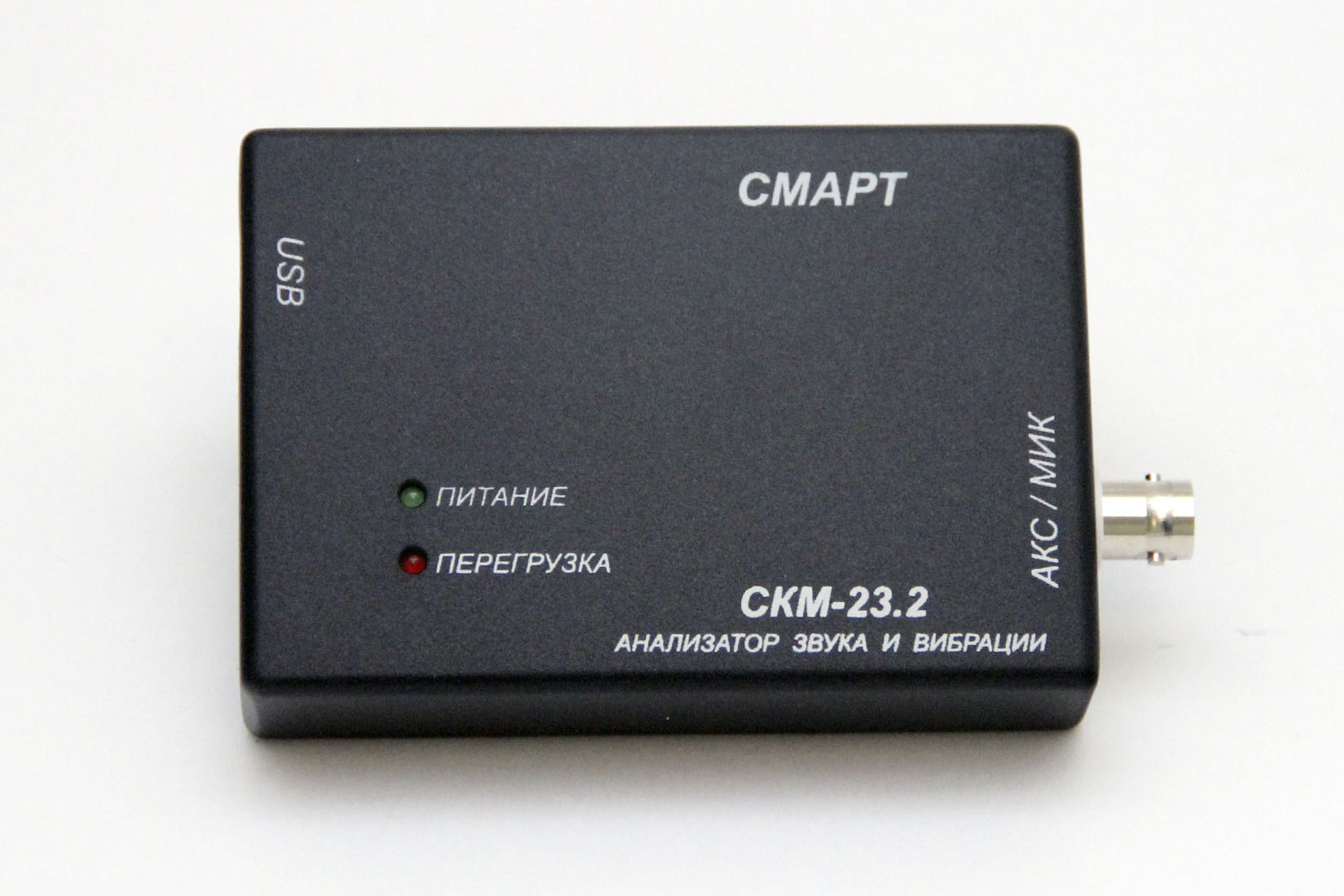

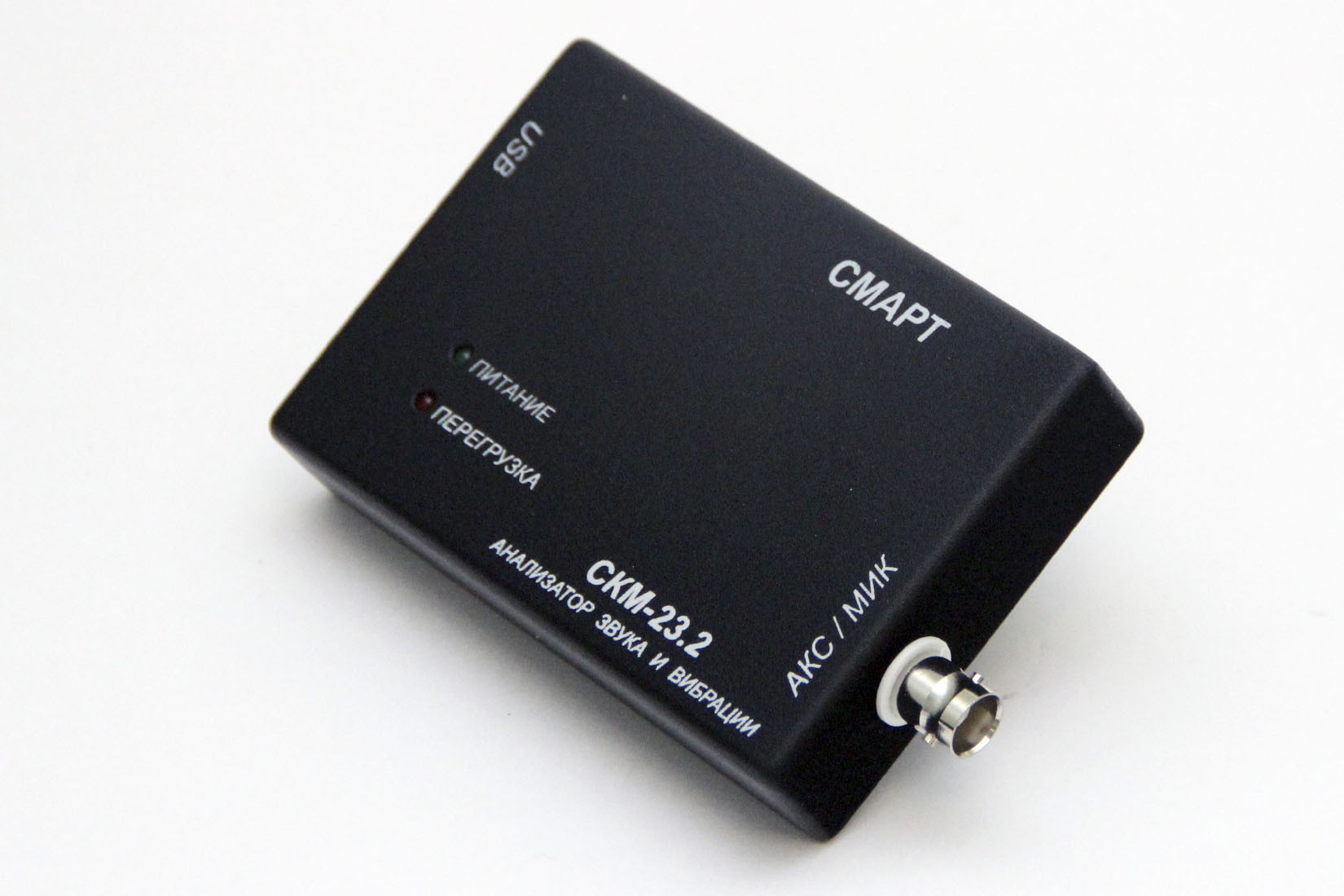

3	Блок измерительный СКМ-23.2	+	-	-	+	-

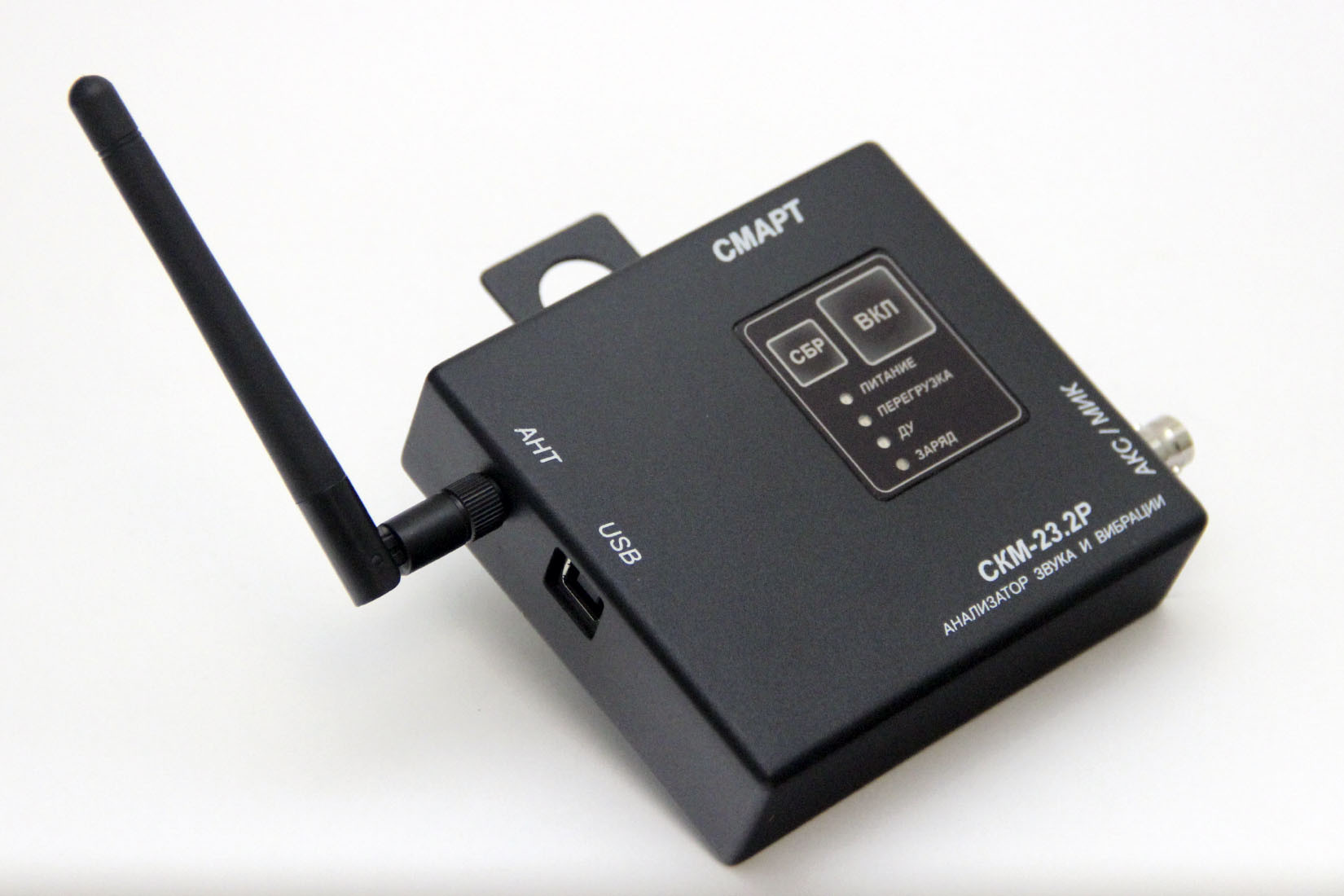

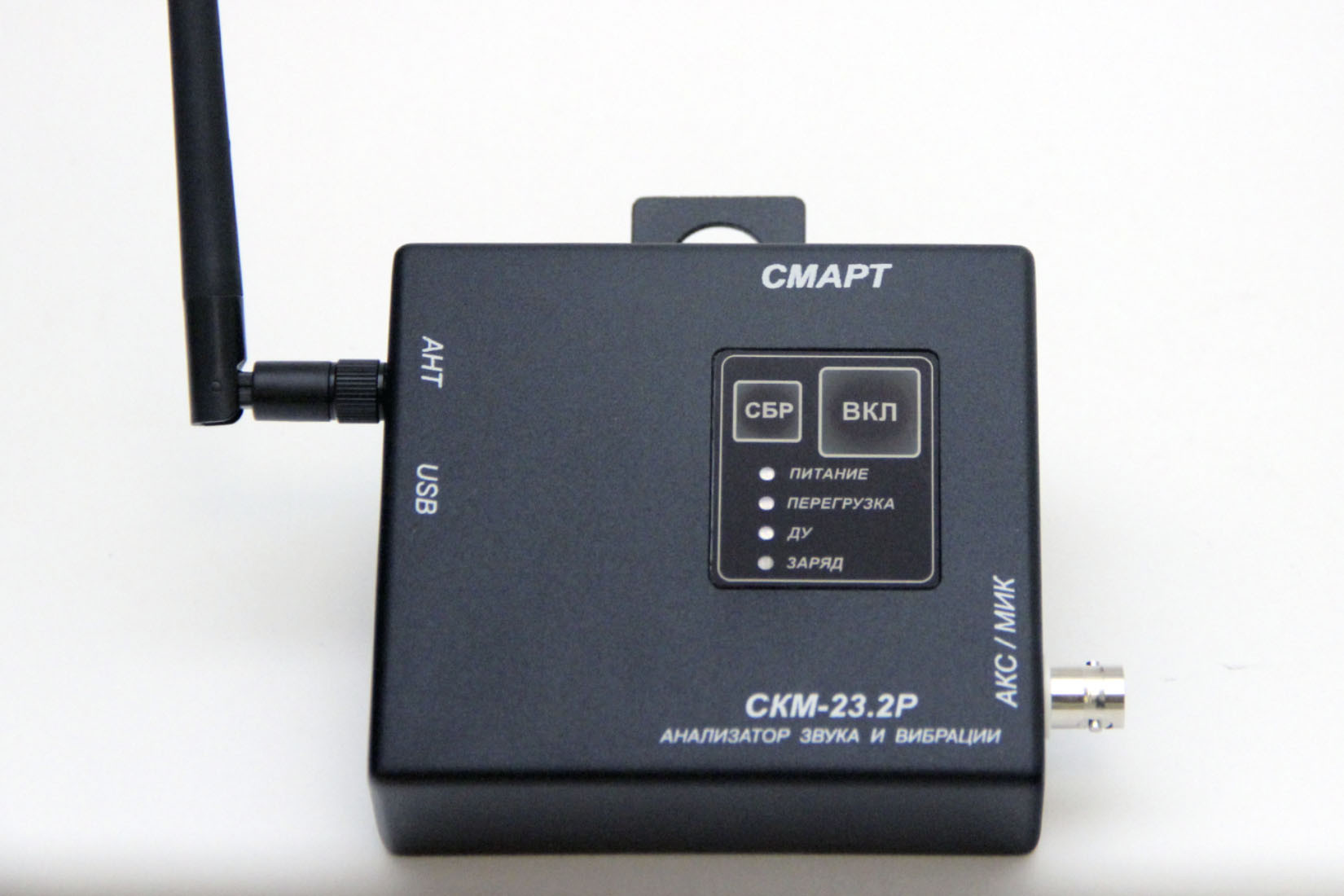

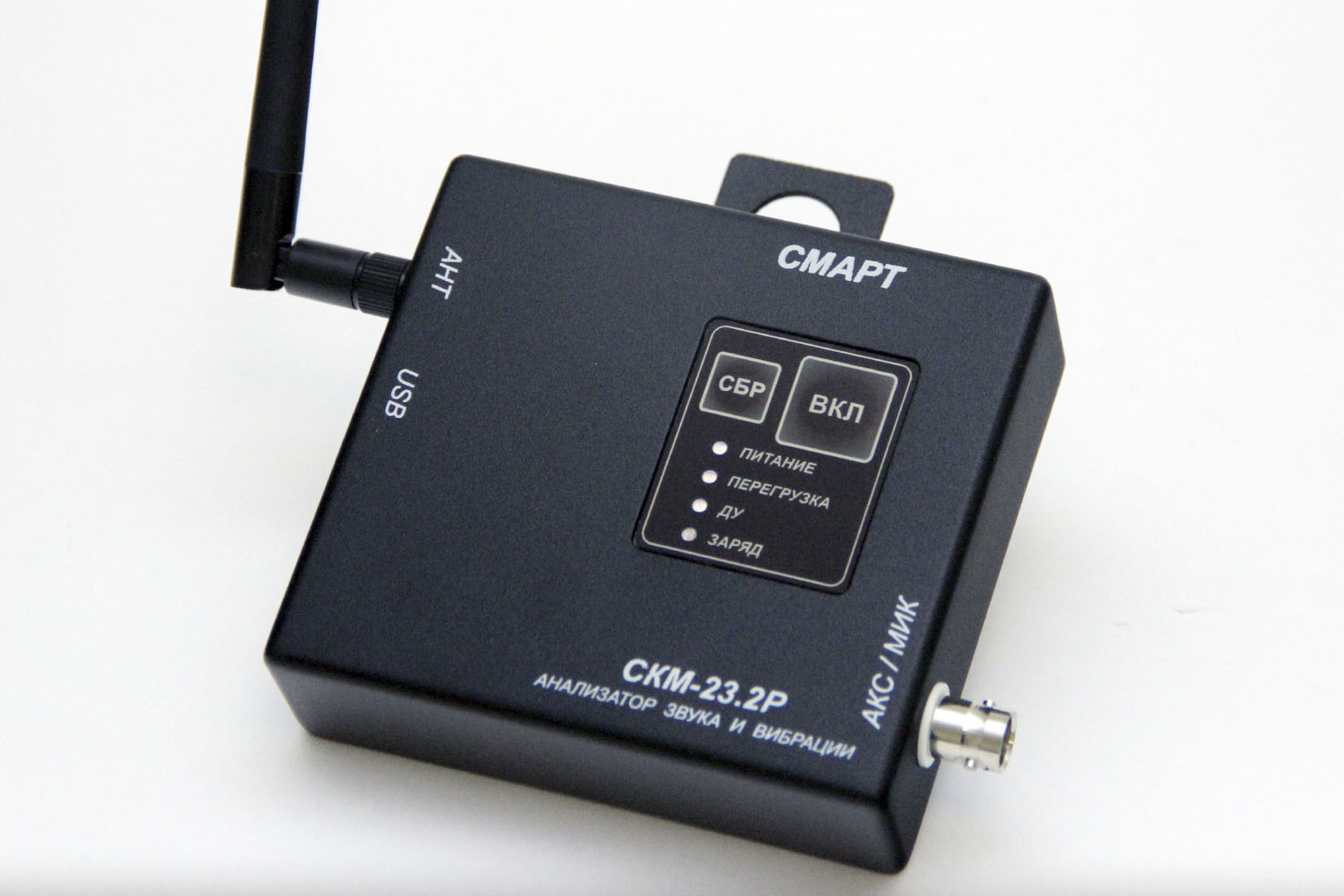

4	Блок измерительный СКМ-23.2Р	-	+	-	-	+

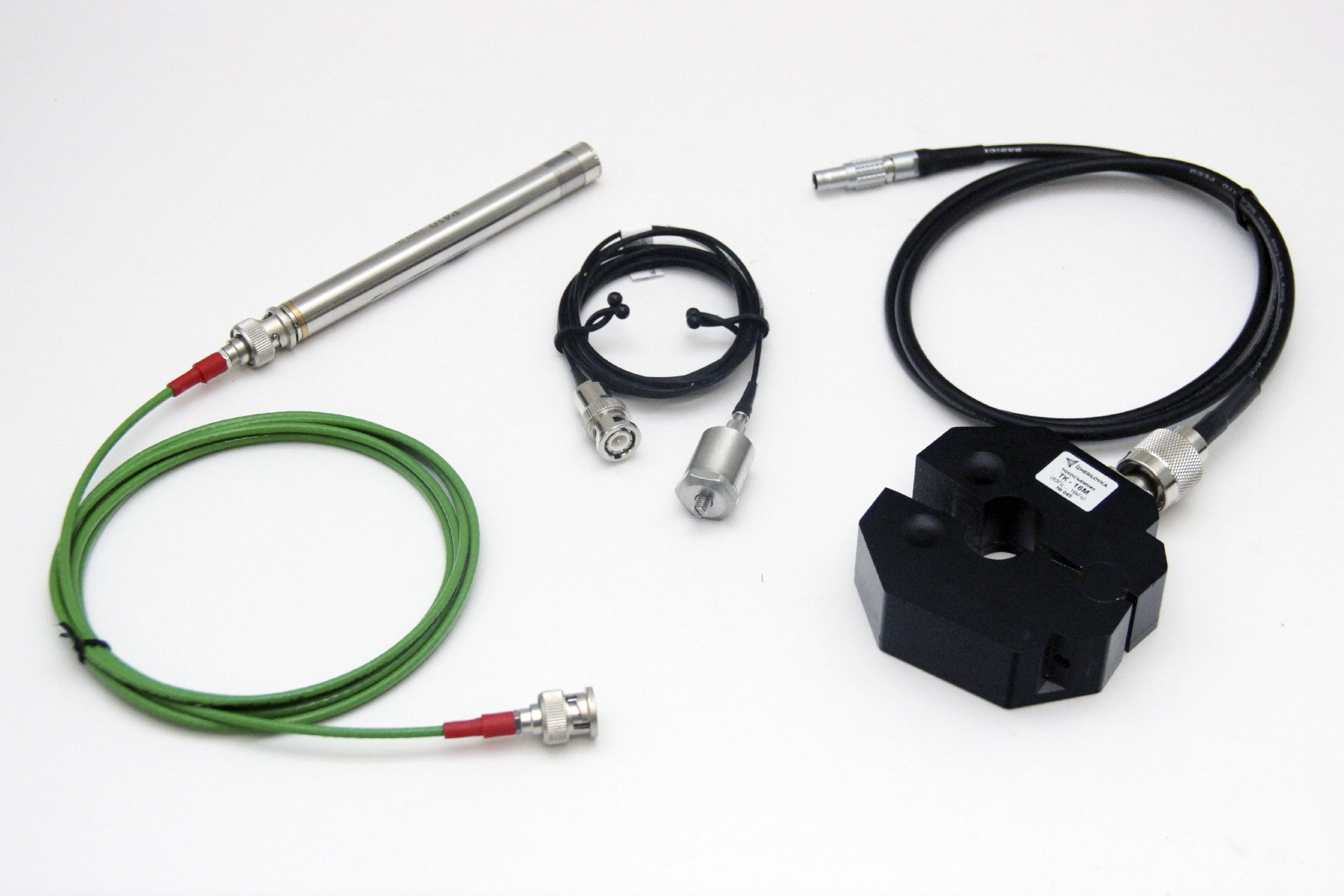

5	Комплект аксессуаров блока СКМ-23.2 (СКМ-23.2Р), включающий: - измерительный микрофон с предусилителем; - измерительный акселерометр; - кабель подключения микрофона (BNC -BNC); - кабель подключения акселерометра (10-32 - BNC)	+	+	-	+	+
6	Модуль дистанционного управления МДУ-2 с антенной	-	+	-	-	+
7	Кабель подключения измерительных блоков к USB порту	+	+	+	+	+
8	Программное обеспечение «СКМ-2ПО» на USB-флэшнакопителе	+	+	+	+	+
9	Руководство по эксплуатации	+	+	+	+	+
10	Методика поверки	+	+	+	+	+

Заказать

Технические характеристики

Режим работы	- централизованный (по шине USB ПЭВМ) - дистанционный (по радиоканалу с использованием блока СКМ23.2Р)
Виды анализа - в централизованном режиме - в дистанционном режиме	- спектральный анализ; - октавный анализ; - 1/3-октавный анализ - 1/3-октавный анализ
Разрешение по частоте в режиме спектрального анализа, Гц	1 или 8
Количество независимых каналов	2
Назначение канала «ЛИН»	- измерение уровня напряжения переменного тока [В]; - измерение силы переменного тока [А] с использованием НЧ токосъемников; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн
Назначение канала «МИК/АКС»	- измерение уровня звукового давления [Па]; -измерение уровня виброускорения [м/с2]; - измерение динамических усилий (переменой силы) [Н]
При измерении напряжения переменного тока
Диапазон рабочих частот, Гц;	от 10 до 20 000;
Диапазон входных напряжений переменного тока, В	от 2×10-8 до 4
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более	0.5
При измерении силы переменного тока
Диапазон рабочих частот, Гц	от 63 до 16000
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1)	от 15 до 40
Пределы допускаемой погрешности коэффициента калибровки, дБ	± 2
При измерении уровня звукового давления
Диапазон рабочих частот, Гц	от 20 до 12500
Диапазон измерений, дБ относительно уровня 20 мкПа	от 20 до 120
Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа	± 0.7
Нелинейность амплитудной характеристики при измерений звукового давления, дБ	± 1.1
При измерении виброускорения
Диапазон рабочих частот, Гц	от 20 до 12500
Диапазон измерений, м/с2	от 5,6*10^-4 до 31,6
Пределы допускаемой относительной погрешности измерения виброускорений, %: - в диапазоне частот от 20 до 800 Гц - в диапазоне частот от 800 до 2000 Гц - в диапазоне частот от 2000 до 12500 Гц	± 3; ± 4; ± 9
Класс точности октавных фильтров	1 (по ГОСТ 8.714-2010)
Класс точности 1/3 октавных фильтров	1 (по ГОСТ 8.714-2010)
Частотная характеристика каналов	ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)
Размерность шкал измерения уровней: - звукового давления - виброускорений - напряжения переменного тока - силы переменного тока	дБ отн. 20мкПа или мПа; дБ отн. 10-6 м/с2 или м/с2; дБ отн. 10-6 В или мВ; дБ отн. 10-6 А или мА
Интерфейс работы с ПЭВМ: - в централизованном режиме по шине USB; - в дистанционном режиме	USB2.0 ZigBee
Электропитание: - блоков СКМ-23.1, СКМ-23.2; - блока СКМ-23.2Р	от USB порта ПЭВМ от встроенной LiPo батареи, напряжением 3.7 В, емкостью 4100 мА/ч
Ток потребления - блоков СКМ-23.1, СКМ-23.2; - блока СКМ-23.2Р	не более 320 мА не более 400 мА
Дальность работы блока СКМ-23.2Р по радиоканалу на открытой местности	не менее 50 м
Рабочие условия эксплуатации: - диапазон рабочих температур; - относительная влажность; - атмосферное давление	от плюс 10 до плюс 30^O С; до 80% при 25^O С; от 84 до 106,7 кПа
Габариты блока СКМ-23.1	100х70х20 мм
Габариты блока СКМ-23.2	100х70х20 мм
Габариты блока СКМ-23.2P	100х92х30 мм
Масса блока СКМ-23.1	не более 0,18 кг
Масса блока СКМ-23.2	не более 0,18 кг
Масса блока СКМ-23.2P	не более 0,25 кг
