СКМ-8

Многофункциональный концентратор-анализатор низкочастотных сигналов

Назначение

СКМ-8 обеспечивает измерение параметров вероятных технических каналов утечки информации и расчет показателей оценки эффективности защиты речевой информации. СКМ-8 может применяться совместно с ПЭВМ для формирования отчетных документов и повышения комфортности за счет использования возможностей средств отображения информации ПЭВМ.

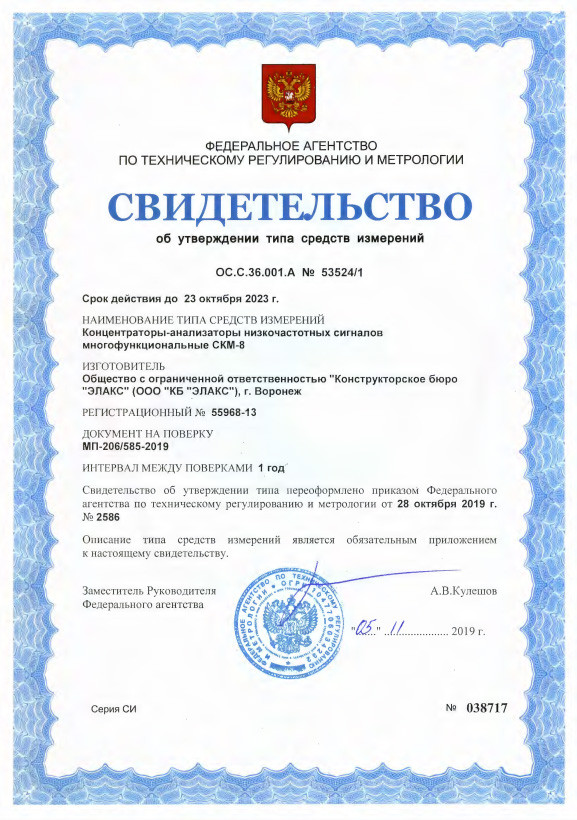

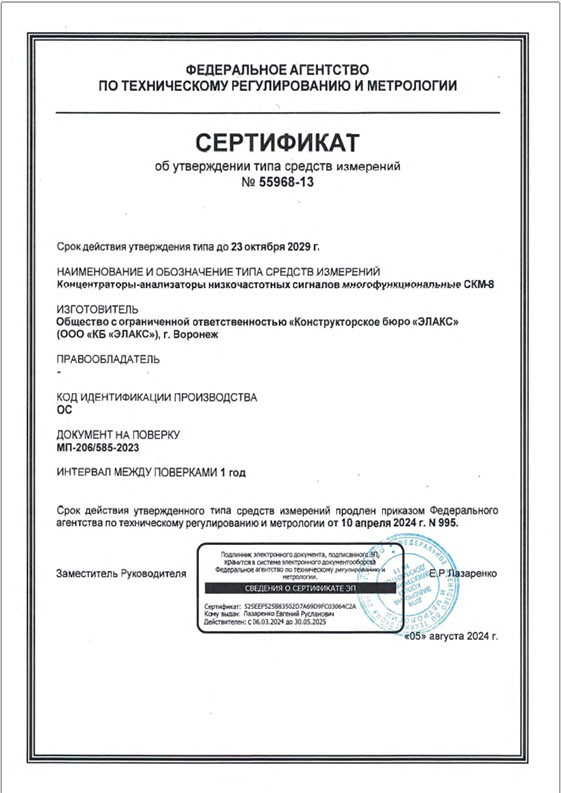

Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-8 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №53524

Состав:

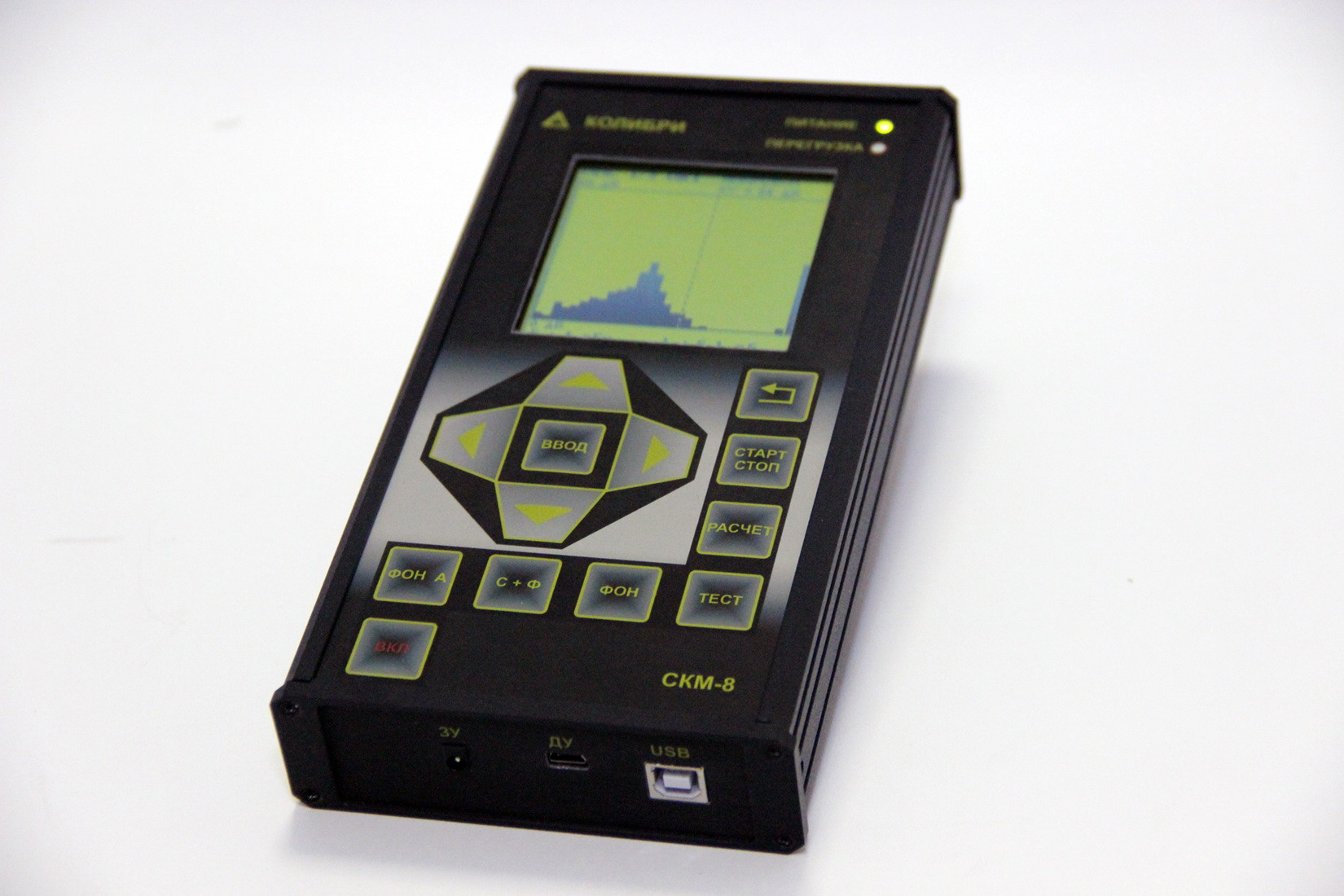

1. Блок анализатора СКМ-8 - 1 шт.

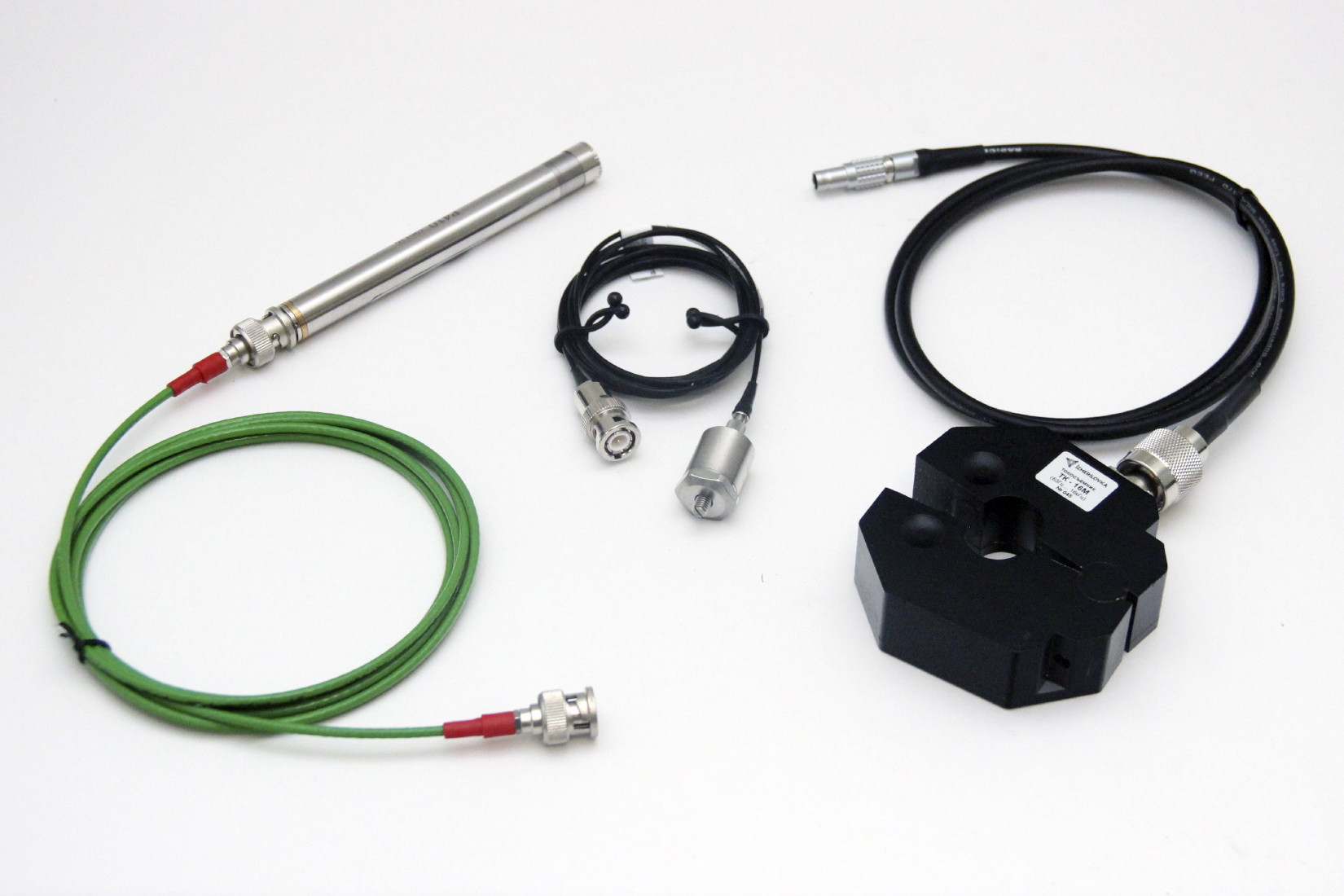

3. Измерительный микрофон - 1 шт.
4. Измерительный акселерометр - 1 шт.
5. Измерительный токосъемник – 1 шт.
6. Руководство по эксплуатации - 1 шт.

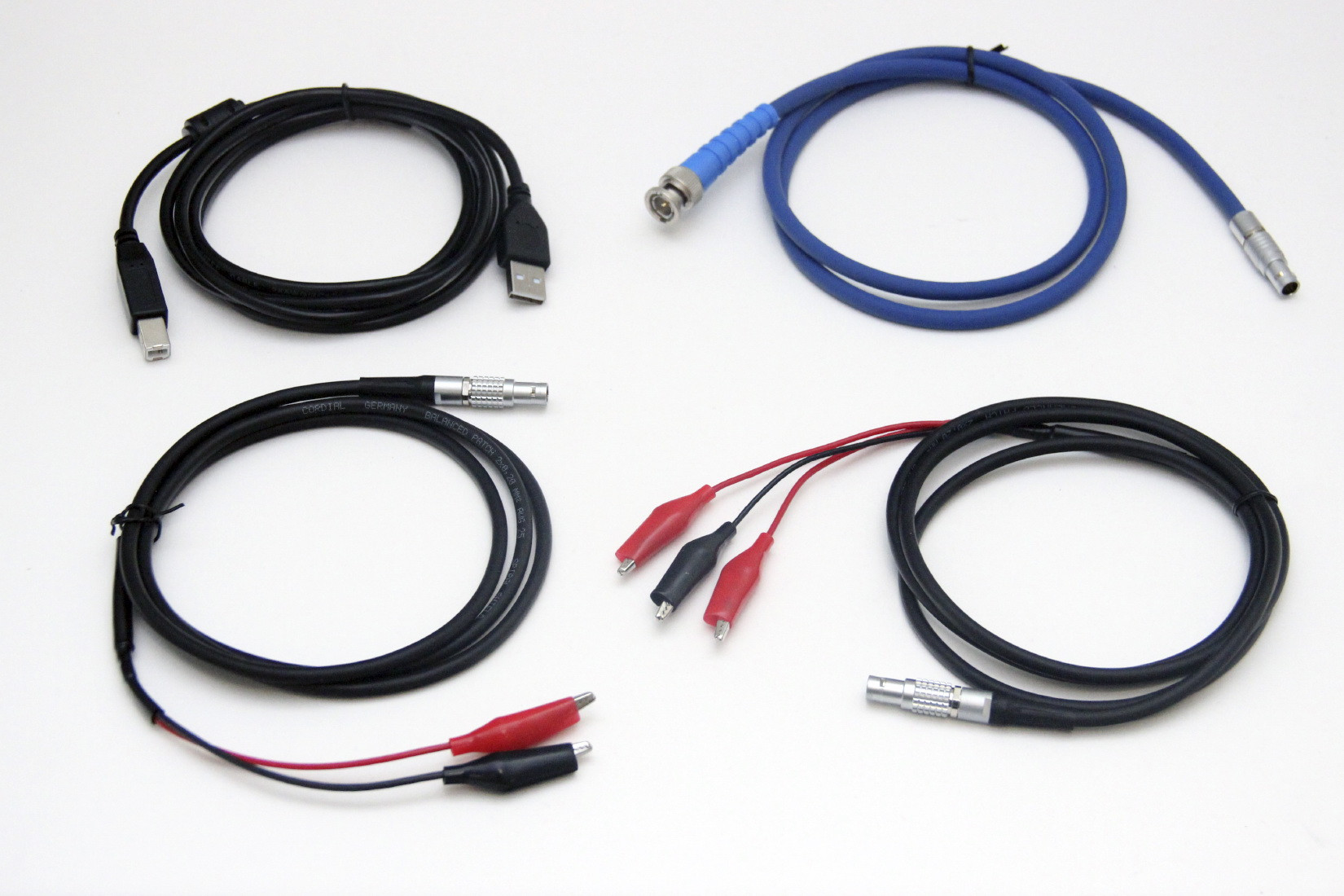

9. Кабель подключения анализатора СКМ-8 к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
10. Универсальный кабель – переходник LEMO-BNC для линейного канала анализатора СКМ-8 - 1 шт.
11. Гальванический контакт подключения несимметричных линий к линейному каналу анализатора СКМ-8 - 1 шт.
12. Гальванический контакт подключения симметричных линий к линейному входу анализатора СКМ-8 - 1 шт.
13. Т - коннектор для подключения к разъему BNC - 1 шт.
14. Flash-накопитель (компакт-диск) с программным обеспечением «СКМ-8-ПО» (базовый комплект программного обеспечения) - 1 шт.

Заказать

Технические характеристики

руппы решаемых задач	- оценка эффективности защиты речевой информации; - оценка параметров сигналов
Оцениваемый показатель эффективности защиты речевой информации	словесная разборчивость речи
Оцениваемые параметры сигналов	- октавные уровни сигналов; - 1/3-октавные уровни сигналов. - спектральные уровни сигналов с разрешением 1 Гц
Режим оценки словесной разборчивости речи	- ручной; - автоматический (с использованием модуля ДУ источника тестового акустического сигнала)
Количество независимых каналов	2
Назначение канала 1 («МИК/АКС»)	- для подключения активных акселерометров и микрофонов с напряжением питания +24 В и стабилизированным током 3мА (ICP акселерометров и микрофонов)
Назначение канала 2 («ЛИН»)	- для подключения маломощных источников электрических сигналов, не требующих электропитания или работающих от внешних источников электропитания (симметричных и несимметричных «линий», НЧ электрических и магнитных антенн, токосъемников и пр.)
При измерении напряжения переменного тока
Диапазон диапазон рабочих частот, Гц	от 10 до 20000
Диапазон входных напряжений переменного тока	от 2*10^-8 до 4 В
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более	0.5
При измерении силы переменного тока
Диапазон диапазон рабочих частот, Гц	от 63 до 16000
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом^-1)	от 15 до 40
Пределы допускаемой погрешности изменения коэффициента калибровки в зависимости от подмагничивания рабочим током, дБ:	±2
При измерении уровня звукового давления
Диапазон диапазон рабочих частот, Гц	от 20 до 16000
Диапазон измерений, дБ относительно уровня 20 мкПа	от 20 до 120
Пределы допускаемой погрешности измерений на частоте 1000 Гц, дБ относительно уровня 20 мкПа	±0.7
Нелинейность амплитудной характеристики, дБ	±1.1
Примечание: частотные характеристики А, С, Z(ЛИН) соответствуют шумомерам 1-го класса точности по ГОСТ 17187-2010 «Шумомеры. Часть I. Технические требования»
При измерении виброусорения
Диапазон диапазон рабочих частот, Гц	от 20 до 12000
Диапазон измерений, дБ относительно м/с²	от 10^-3 до 31.6
Пределы допускаемой относительной погрешности измерений, % - в поддиапазоне частот от 20 до 5001 Гц - в поддиапазоне частот свыше 5001 до 12000 Гц	±5 ±10
Значения коэффициентов усиления каналов: - канала 1; - канала 2	- 0 дБ; 20 дБ; 40 дБ; 60 дБ; 80 дБ; - -10 дБ; 20 дБ; 40 дБ; 60 дБ; 80 дБ
Входное сопротивление: - канала 1; - канала 2	- 20 кОм; - 200 кОм
Эффективное значение собственных шумов каждого из каналов изделия в полосе пропускания 1 Гц, приведенное к их входам	не более 7 нВ
Интерфейс работы с ПЭВМ	USB2.0
Количество записей (результатов различных измерений), запоминаемых в энергонезависимой памяти прибора	900
Время непрерывной работы без подзарядки аккумуляторных батарей	не менее 4 час
Потребляемая мощность	не более 2 Вт
Электропитание	LiPO аккумулятор емкостью 4100 мА/ч и напряжением – 3,7 В
Время полной зарядки аккумуляторов	5-6 час
Габариты блока СКМ-8(Д х Ш х В)	215 х 100 х 40 мм.
Масса блока СКМ-8	0,8 кг
