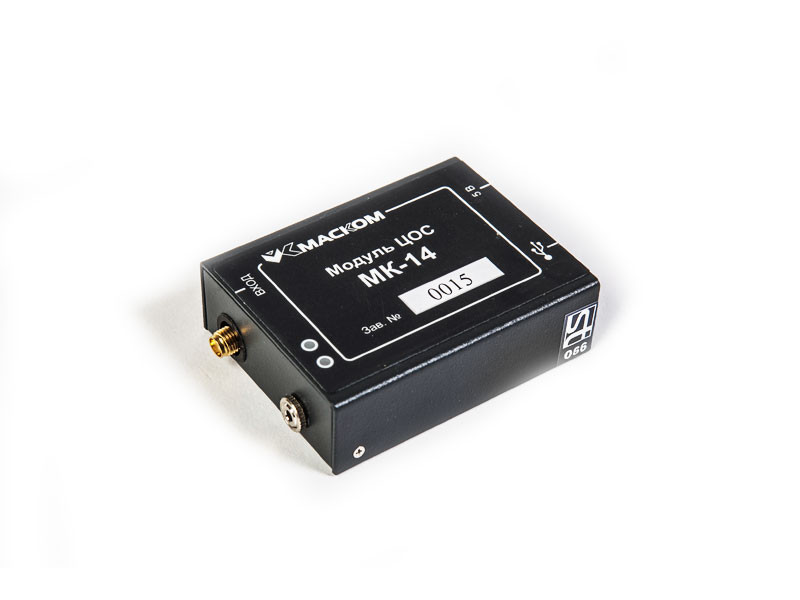

Модуль ЦОС «МК-14»

Модуль цифровой обработки сигналов «МК-14» предназначен для приема и последующего многофункционального анализа электрических сигналов в заданном диапазоне частот. Является дополнительной опцией автоматизированной системы оценки защищенности технических средств от утечки информации по каналу ПЭМИН «Сигурд» и обеспечивает расширение возможностей моделей анализаторов спектра или измерительных приёмников, имеющих в обязательном порядке выход ПЧ.

Модуль ЦОС «МК-14» может использоваться как составная часть и в других, кроме «Сигурд», измерительных и исследовательских системах.

Товар не подлежит сертификации

Модуль ЦОС «МК-14» позволяет:
сократить время поиска сигналов при высоком разрешении по частоте до 50 раз (быстрее, чем это можно сделать средствами анализатора);
повысить чувствительность системы от 10 до 100%;
производить поиск и анализ сигналов с высоким разрешением по частоте, что, в свою очередь, дает более детальную представление о сигнале (особенно заметно, при масштабировании графиков);
проводить коррекцию и верификацию сигналов прямо в цикле поиска (сканирования).
Отличительные возможности:
Отображение амплитудного спектра сигнала в логарифмическом и линейном масштабе облегчает восприятие спектров оператором;
Просмотр амплитудной и фазовой модуляции, а также амплитудной и частотной комплексного сигнала в полярных координатах;
Включение и отключение полосового и видео фильтров для исследуемой частоты, просмотр графика амплитуды без постоянной составляющей, просмотр графика частоты без постоянной составляющей;

Исследование выходного сигнала модуля ЦОС в декартовых координатах (действительная и мнимая часть комплексного сигнала).
