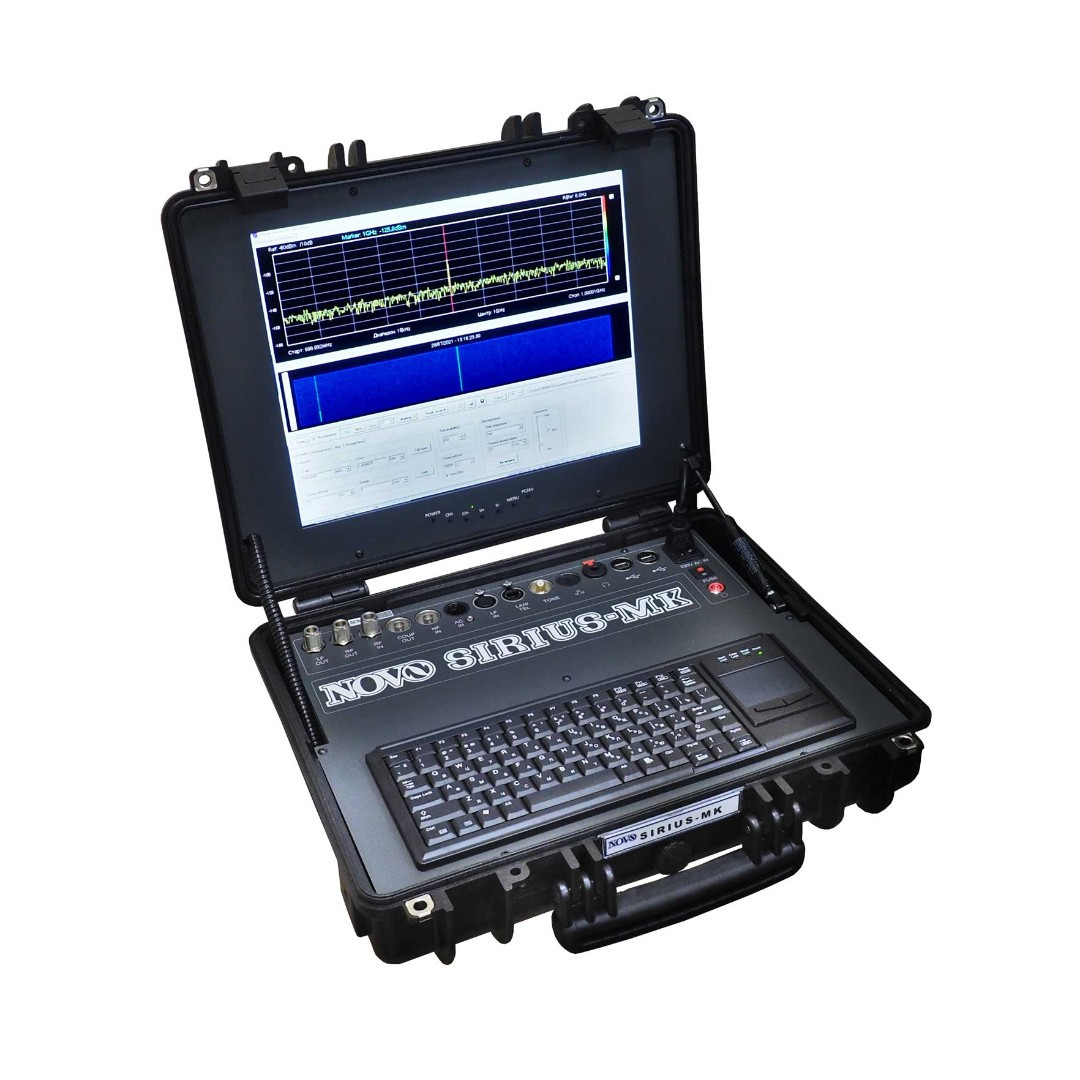

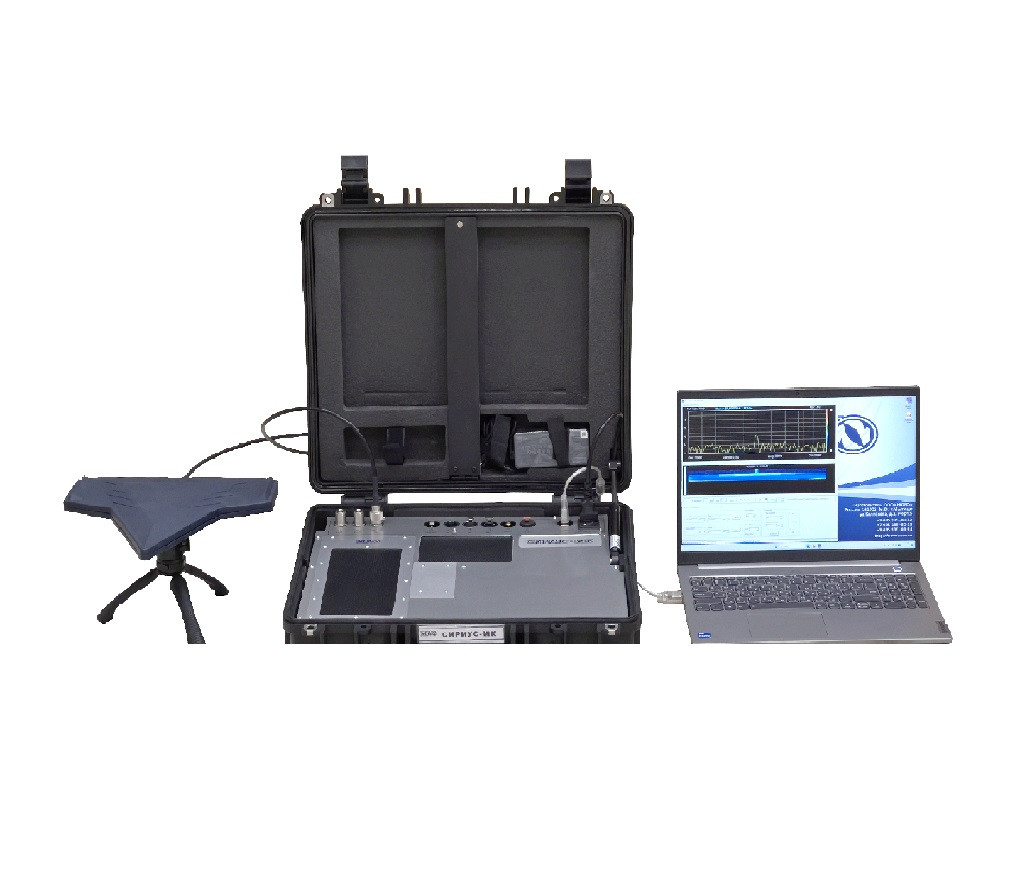

Сириус-МК

Программно-аппаратный комплекс выявления демаскирующих признаков электронных устройств, используемых для негласного получения информации в технических средствах, проводных коммуникациях и в помещениях.

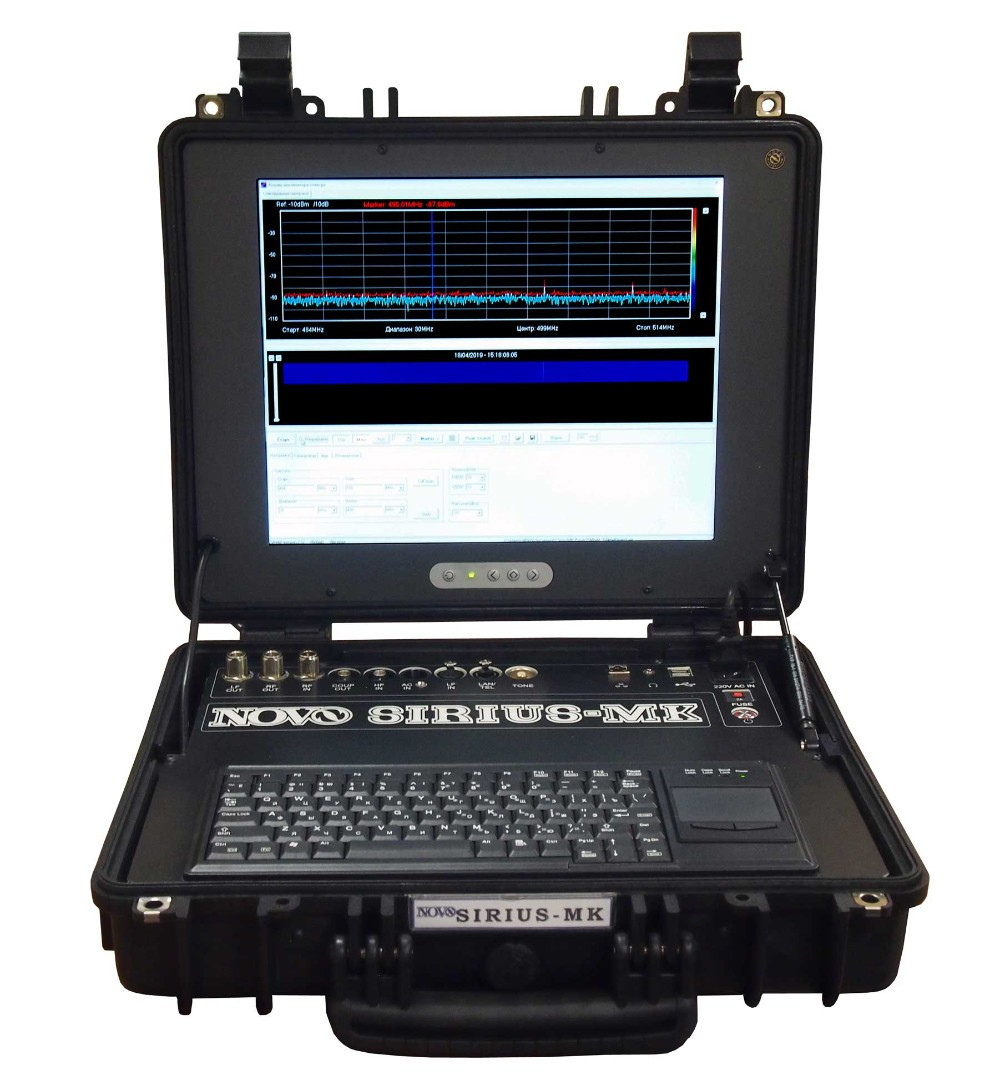

Сириус-МК - фото - 10

Программно-аппаратный комплекс выявления демаскирующих признаков электронных устройств, используемых для негласного получения информации в технических средствах, проводных коммуникациях и в помещениях.

Назначение

предназначен для выявления демаскирующих признаков электронных устройств, используемых для негласного получения информации в технических средствах, проводных коммуникациях и в помещениях.

Комплекс позволяет провести все виды исследований, в том числе активными радиотехническими методами.

Комплекс позволяет произвести выполнение следующих работ:

спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях
регистрацию, прослушивание и запись сигналов речевого диапазона частот в проводных линиях;
выявление признаков модуляции во вторичном излучении от объектов контроля;
обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;
обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;
выявление в цепях питания признаков работы приемников дистанционного управления;
выявление в цепях питания признаков работы акустоэлектрических преобразователей;
выявление посторонних подключений в проводных линиях и измерение расстояния до них;
выявление наличия нелинейных элементов и RC-цепей в проверяемых линиях;
проведение электротехнических измерений первичных параметров слаботочных проводных линий;
формирование амплитудно-частотных характеристик четырёхполюсников;
измерение токов утечки в электросиловых кабелях;
вспомогательное озвучивание помещений;
прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

Соответствует требованиям ФСБ России.

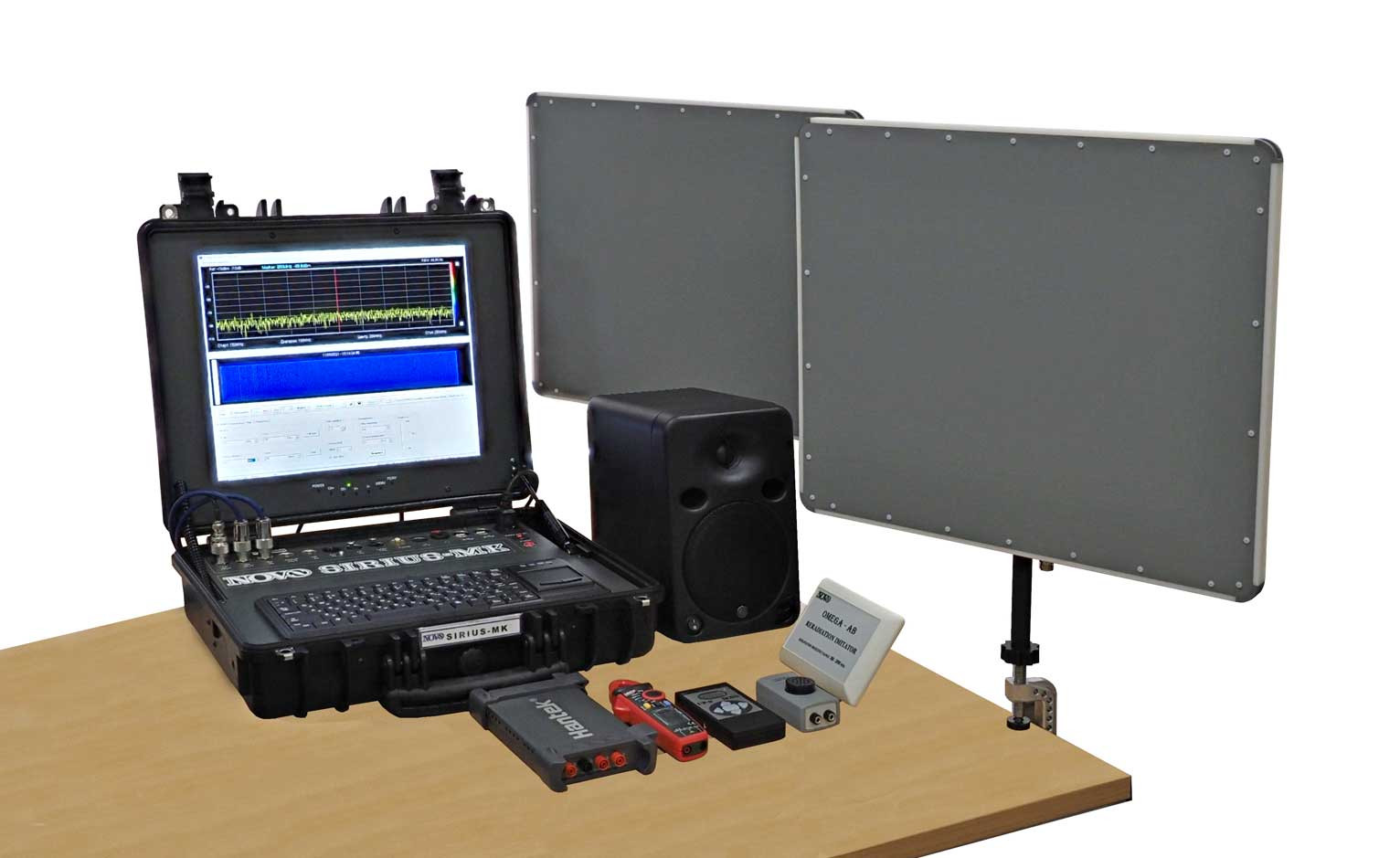

Комплект поставки:

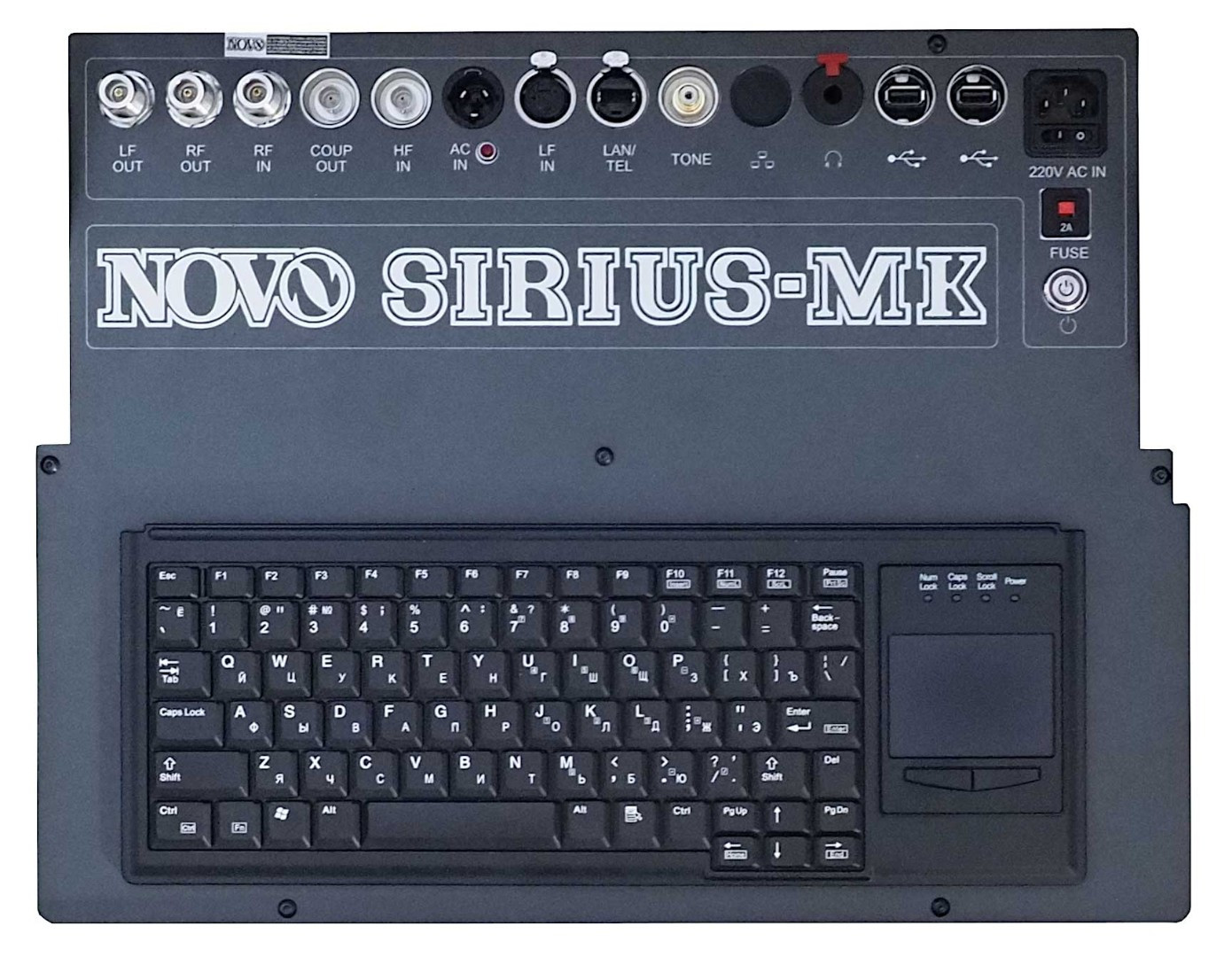

  1. Основной блок - 1 шт.
  2. Управляющая ПЭВМ (ноутбук) - 1 шт.
  3. Акустическая система – 1 шт.
  4. Комплект антенн широкополосных - 1 комплект
  5. Головные телефоны - 1 шт.

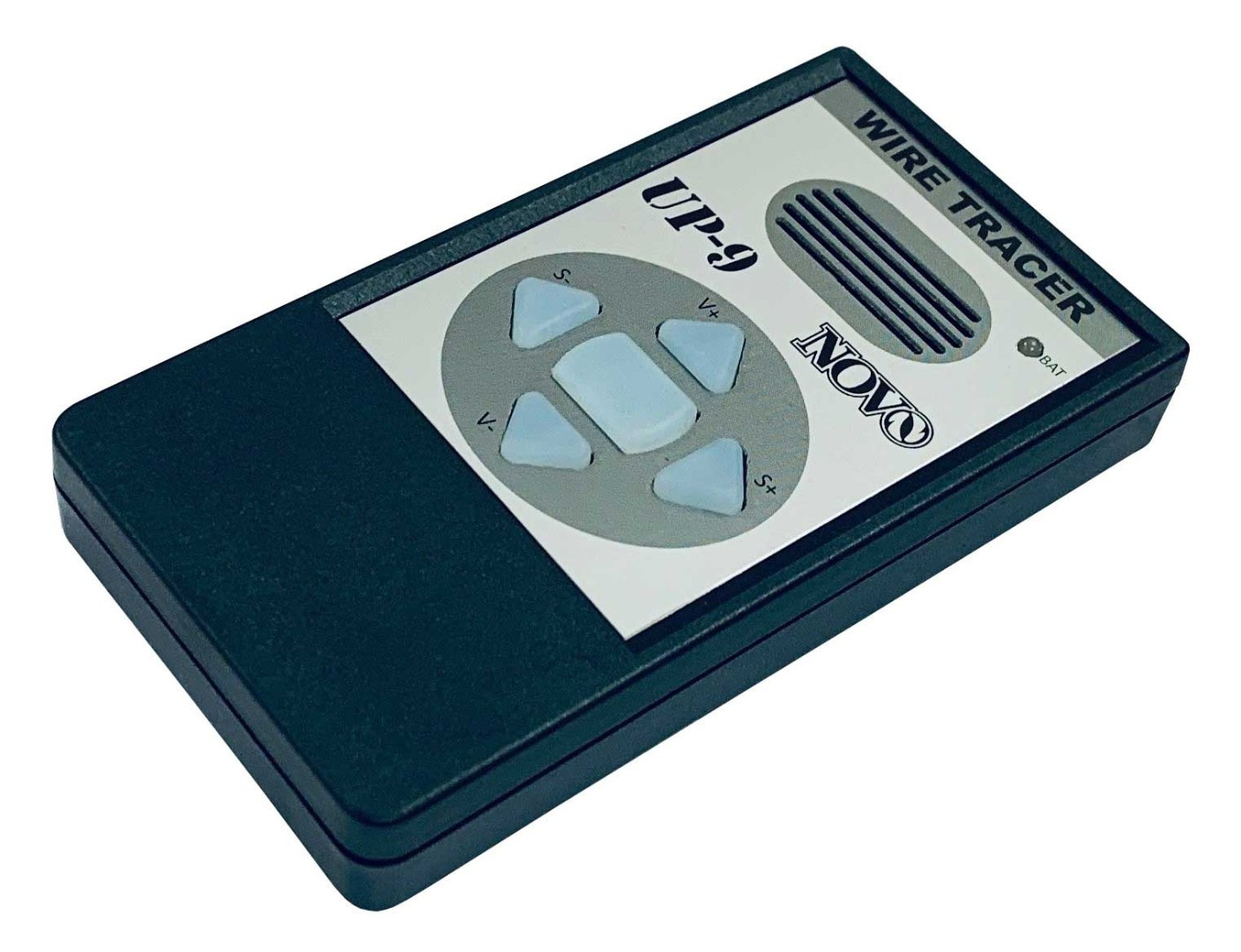

  6. Указатель проводки - 1 шт.

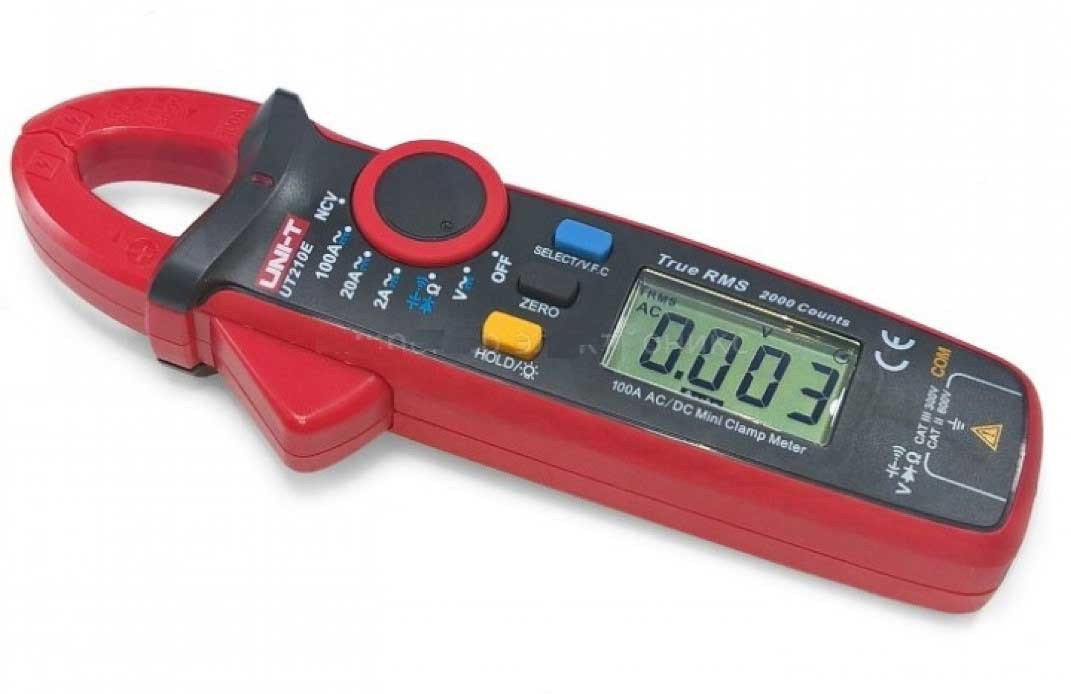

  7. Измерительные клещи - 1 шт.

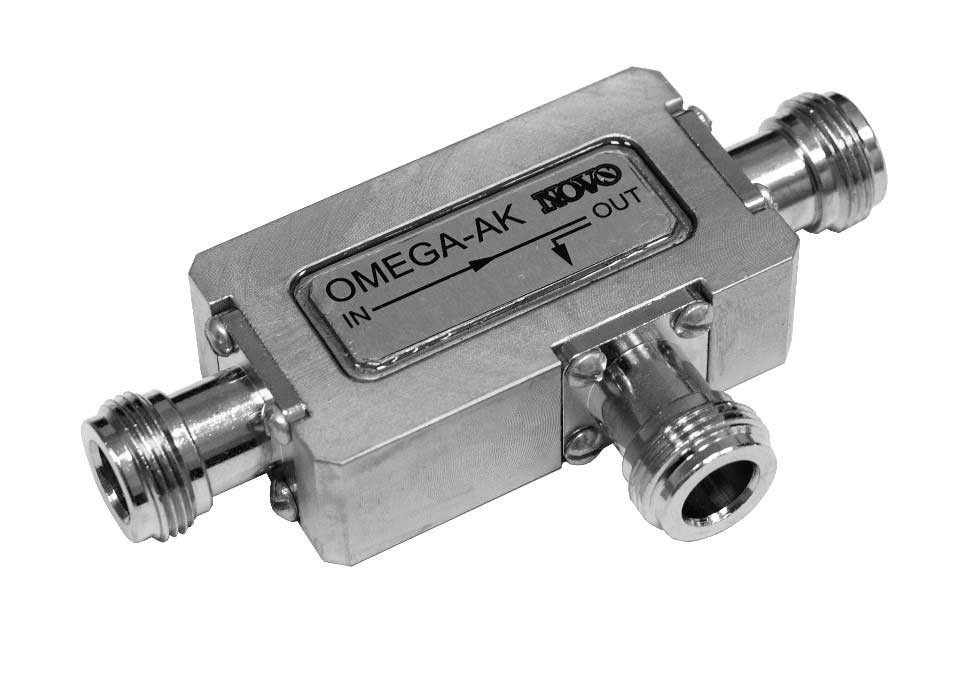

  8. Направленный ответвитель (диапазон 1) – 1 шт.
  9. Направленный ответвитель (диапазон 2) – 1 шт.
  10. Комплект кабелей и переходников - 1 шт.
  11. Руководство по эксплуатации - 1 шт.
  12. Паспорт - 1 шт.
  • Широкий диапазон частот генегируемых и исследуемых сигналов
  • Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов
  • Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов
  • Широкий динамический диапазон и высокая чувствительность приема сигналов
  • Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов
  • Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией
  • Возможность слухового контроля сигналов речевого диапазона частот
  • Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов
  • Наличие гальванической развязки для входных сигналов и напряжения смещения
  • Возможность проведения измерений в электросиловых кабелях под напряжением
  • Отсутствие слепых зон при рефлектометрии проводных линий
  • Наличие автоматических режимов проверки
  • Герметичный, ударопрочный корпус

Генерация ВЧ сигнала

Диапазон частот выходного сигнала, МГц1·10-7 – 13000
Диапазон установки уровня мощности выходного сигнала, дБмот минус 20 до плюс 26
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм± 1, не более
Спектральная плотность мощности фазовых шумов (на частоте 1 ГГц, при отстройке 1 кГц), дБн/Гцминус 110, не более
Виды модуляции выходного сигналаЧМ; ЧМн; АМ; АМн
Диапазон установки частоты сигнала модуляции, Гц100 – 100000

Анализ ВЧ сигнала

Диапазон частот входного сигнала, МГц0.009 – 14500
Минимальная частотная полоса пропускания измерительного фильтра, Гц1,5
Пределы допускаемой погрешности измерения уровня входного сигнала, дБм± 1, не более
Средний отображаемый уровень собственных шумов, дБм/Гцминус 155, не более
Уровень спектральной плотности мощности фазового шума (частота 100 МГц, при отстройке от нее на 1 кГц), дБн/Гцминус 120, не более

Генерация тонального сигнала

Диапазон частот выходного сигнала, Гц20 – 20000
Минимальный шаг установки значения частоты выходного сигнала, Гц1
Диапазон установки напряжения выходного сигнала, дБВот минус 30 до плюс 6

Анализ НЧ сигнала

Диапазон частот входного сигнала, Гц20 – 100000
Минимальный шаг установки значения центральной частоты анализа, Гц1
Средний отображаемый уровень собственных шумов, дБВ/Гц (нВ/√Гц)минус 150 (30), не более
Минимальное значение полосы разрешения, Гц0,1

Контроль проводных линий

Диапазон измеряемых напряжений переменного и постоянного токов, В0.001 – 200
Диапазон измеряемых сопротивлений, Ом1∙ 100– 2∙107
Диапазон измеряемых ёмкостей, Ф1∙10-12 – 1∙10-5
Диапазон измерения коэффициента гармонических искажений10-3 – 100
Максимальное напряжение изоляции гальванической развязки, В1500
Диапазон перестройки напряжения смещения, Вот минус 17 до плюс 17
Диапазон амплитуд выходного напряжения тестовых сигналов, В1 – 100
Количество каналов встроенного коммутатора сигналов30
Максимальная дальность зондирования в режиме «Рефлектометрия», м1000
