RadioInspectorRT(RC)

предназначено для долговременного круглосуточного, периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, обнаружения несанкционированных радиоизлучений в проверяемых помещениях, детального исследования радиосигналов, локализации источников излучений, а также для создания архивов результатов радиомониторинга.

RadioInspectorRC является версией RadioInspectorRT с метрологической поддержкой измерений.

Основные задачи, решаемые программами:

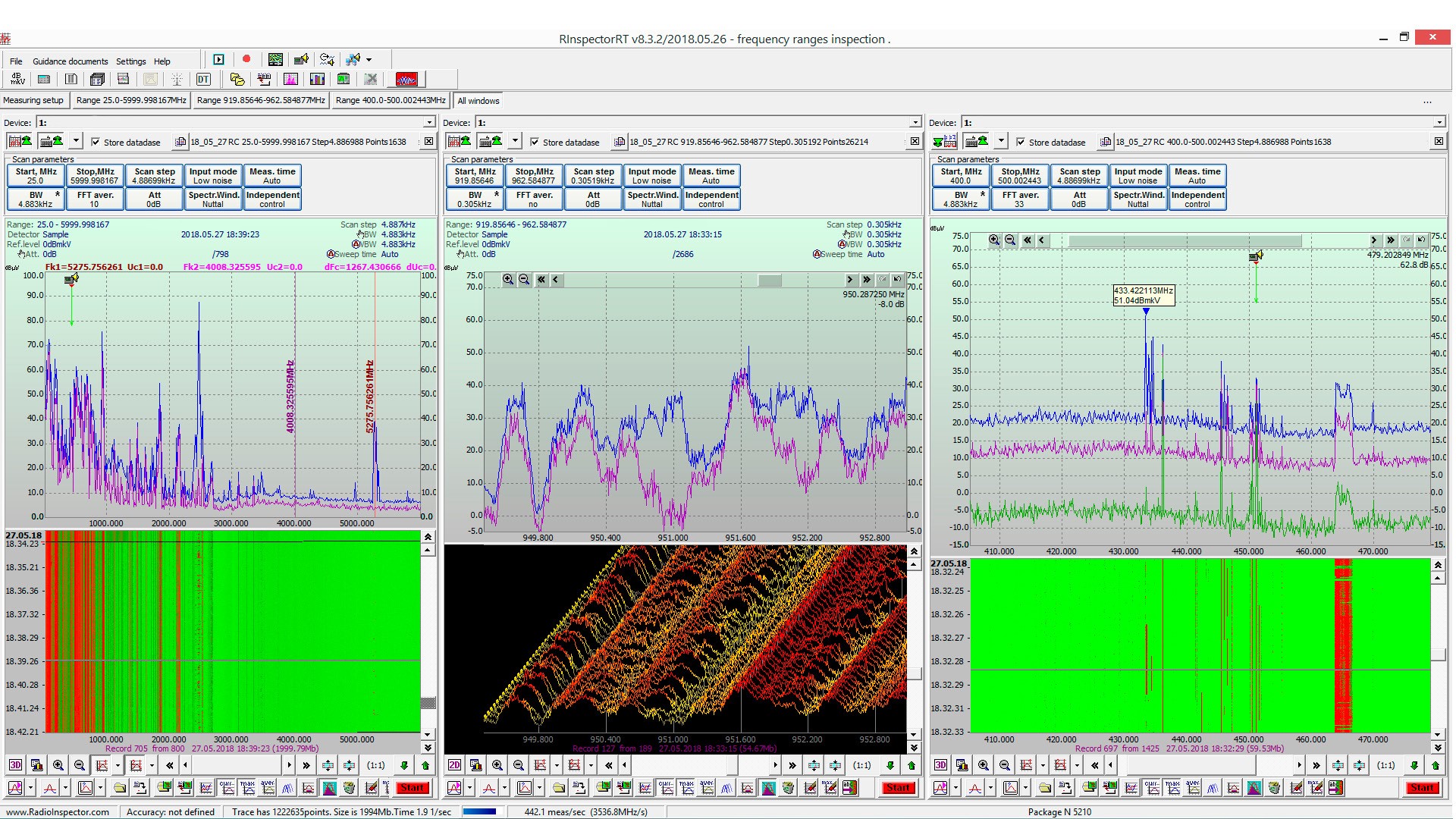

1. Наблюдение за заданным диапазоном частот (диапазонами частот), сохранение всех результатов измерений спектров сигналов и панорам диапазонов частот в базе данных с привязкой каждого измерения ко времени и географическим координатам (при использовании навигационного приемника) и возможностью отложенного анализа без ограничений на время наблюдения;
2. Анализ загрузки поддиапазонов частот;
3. Сбор данных для последующего построения зон покрытия средств радиосвязи по результатам натурных испытаний;
4. Анализ выхода параметров излучений радиоэлектронных средств за заданные границы с применением маски спектра (примечание – декларируется для следующих версий СПО);

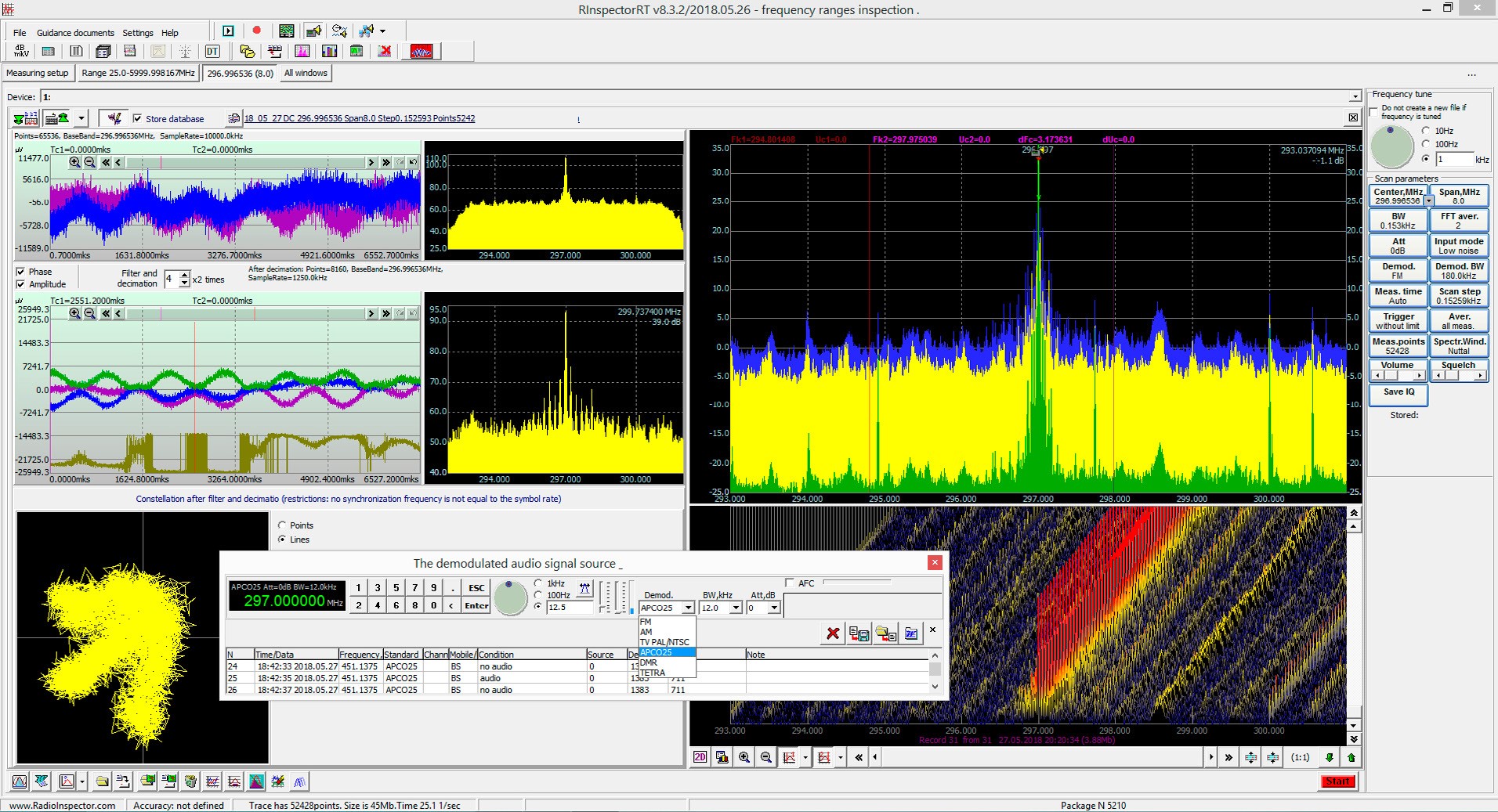

5. Демодуляция и аудиоконтроль радиосигналов с использованием дополнительного сканирующего приемника;
6. Запись демодулированного аудиосигнала сигнала с последующим анализом и его воспроизведением;
7. Экспертный анализ состояния радиочастотного спектра, в реальном масштабе времени и в отложенном режиме с выполнением маркерных и курсорных измерений;
8. Выполнение других задач, связанных с наблюдением за радиочастотным спектром.

Зачем нужна опция RT-GROUP?

При выполнении радиоконтроля может возникнуть необходимость сравнить в динамике (в реальном времени) радиоэлектронную обстановку не только с опорной уличной антенной, но также с другим комплексом радиоконтроля, установленным в условиях, аналогичных с проверяемым кабинетом. Например, в кабинетах, находящихся в разных сторонах одного коридора, на разных этажах. В этих условиях уличные сигналы затухают одинаково и возможно более лучшее выделение сигналов, которые имеют более высокий уровень сигнала в проверяемом кабинете. Для реализации такой методики
в программном обеспечении RadioInspectorRT реализована возможность загрузить для сравнения в окне задания контроля диапазона частот спектрограмму, получаемую на любом из работающих в единой сети комплексов.

Принцип работы

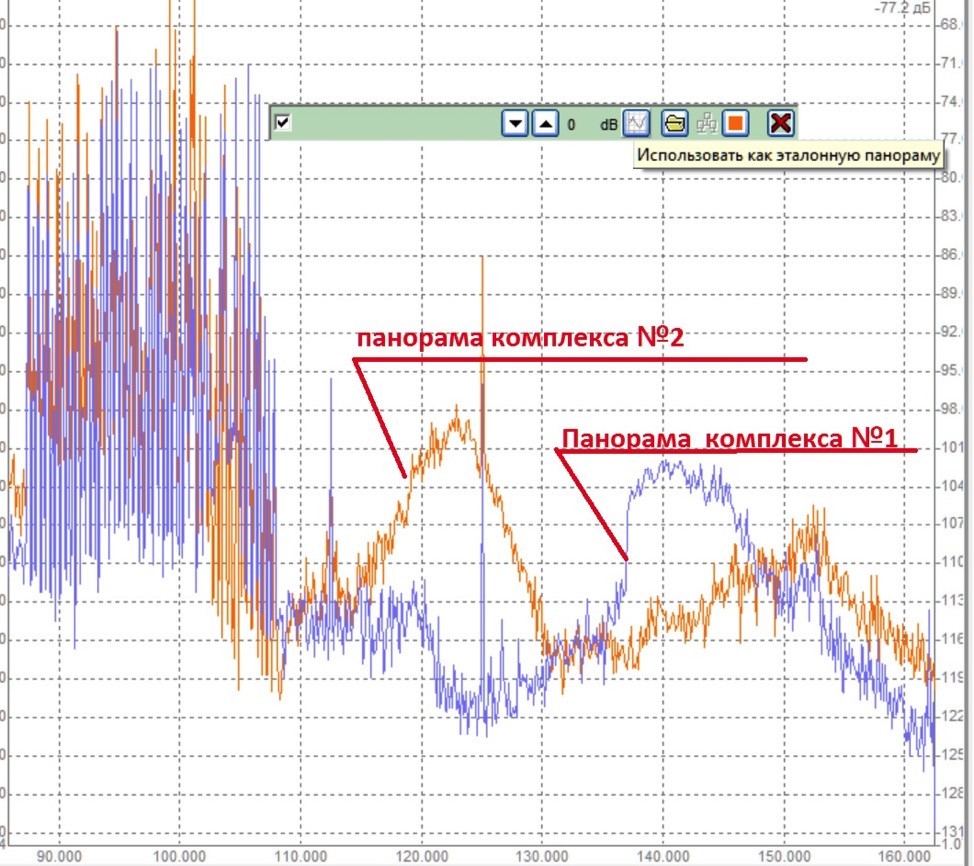

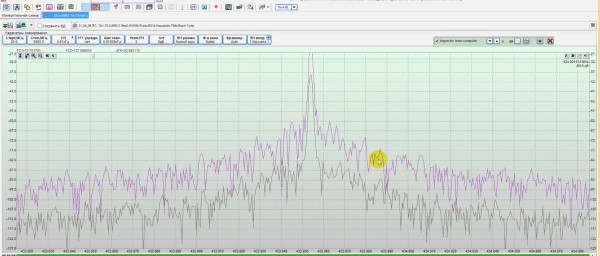

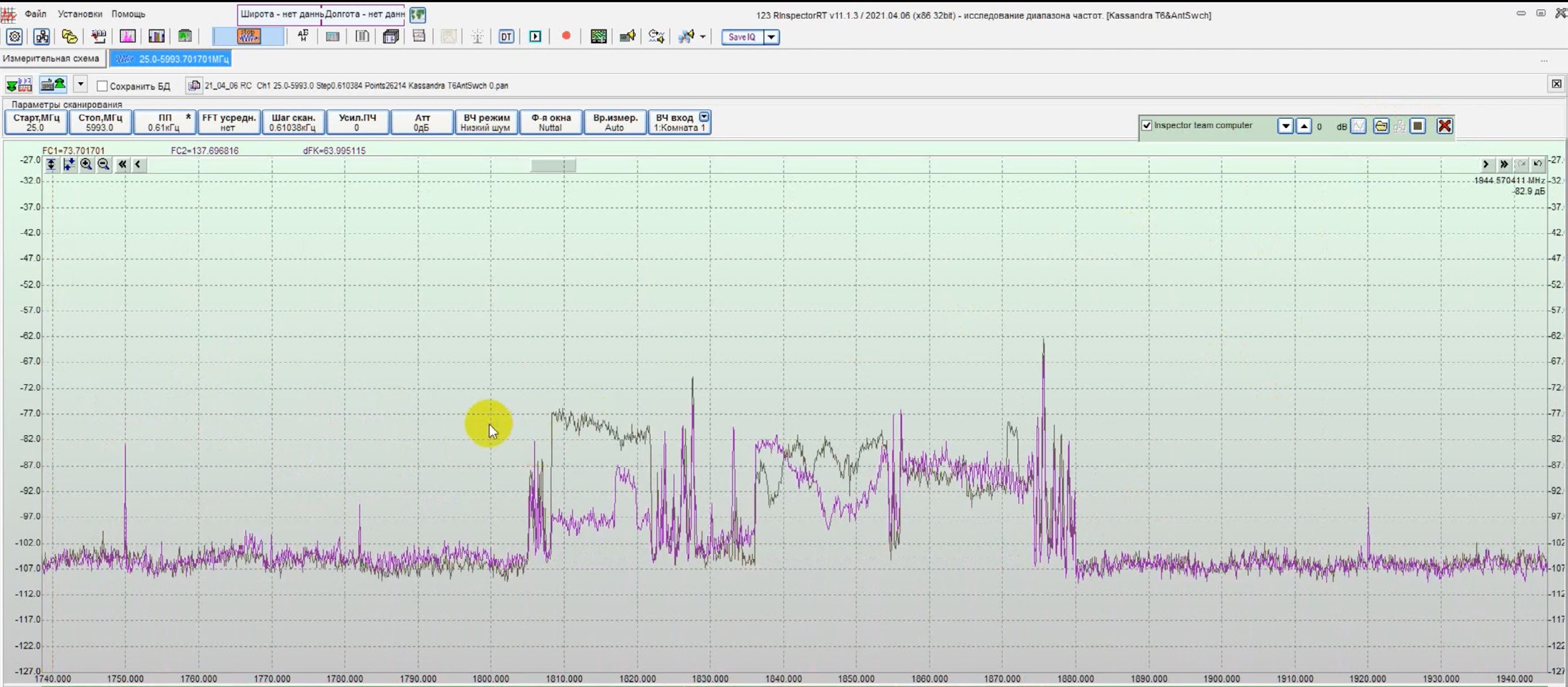

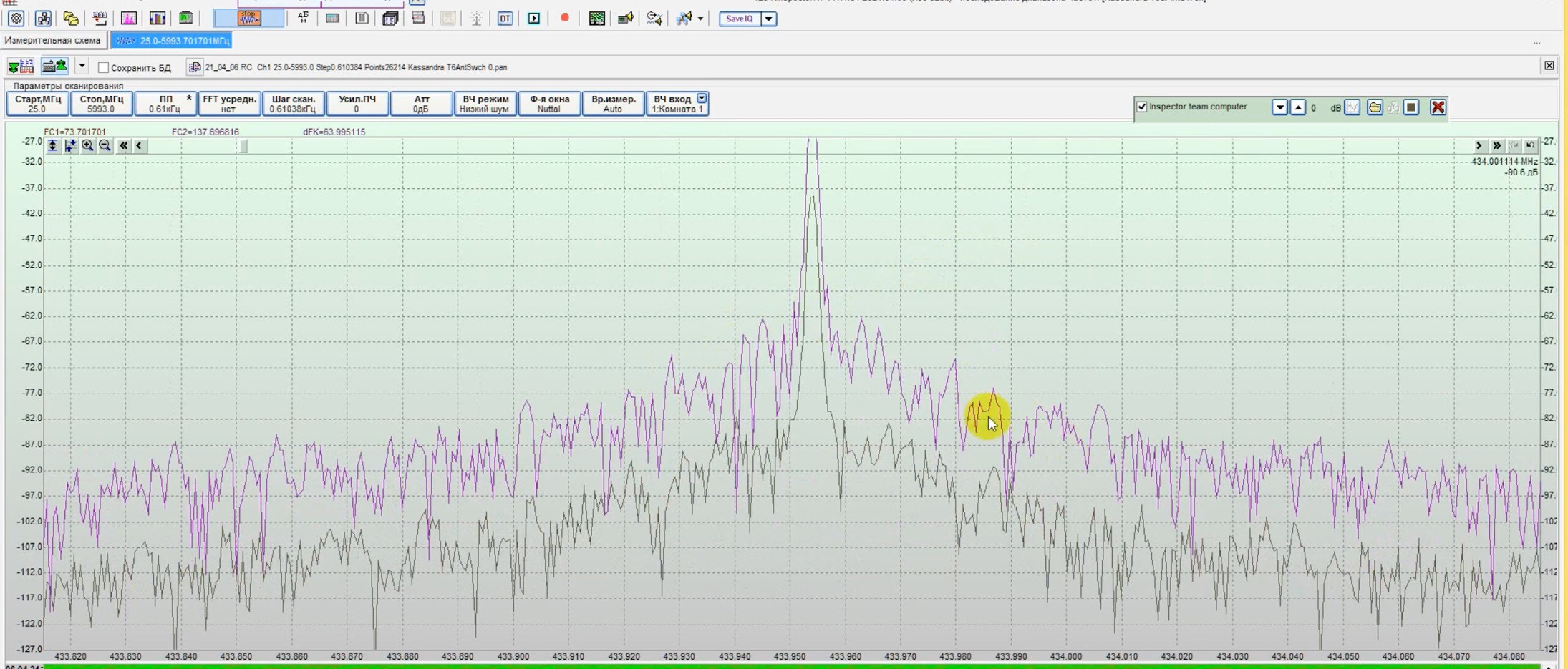

В программу при настройке загружается группа компьютеров (IP адреса, названия), с которыми возможно проводить сравнение спектров сигналов. При выборе номера сравниваемого комплекса на спектре появляется дополнительный график, который в реальном времени отображает получаемые на другом комплексе результаты сканирования. Подгружаемую из другого комплекса панораму можно использовать как эталонную, для создания линии порога. Все существующие ранее алгоритмы работы в данной версии программы сохранены. Комплексы могут сравниваться с другими без ограничений. Например, 1 с 2, 4 с 1 и 3, 3 с 1 и 2 и т.д.

Дополнительная опция Geo

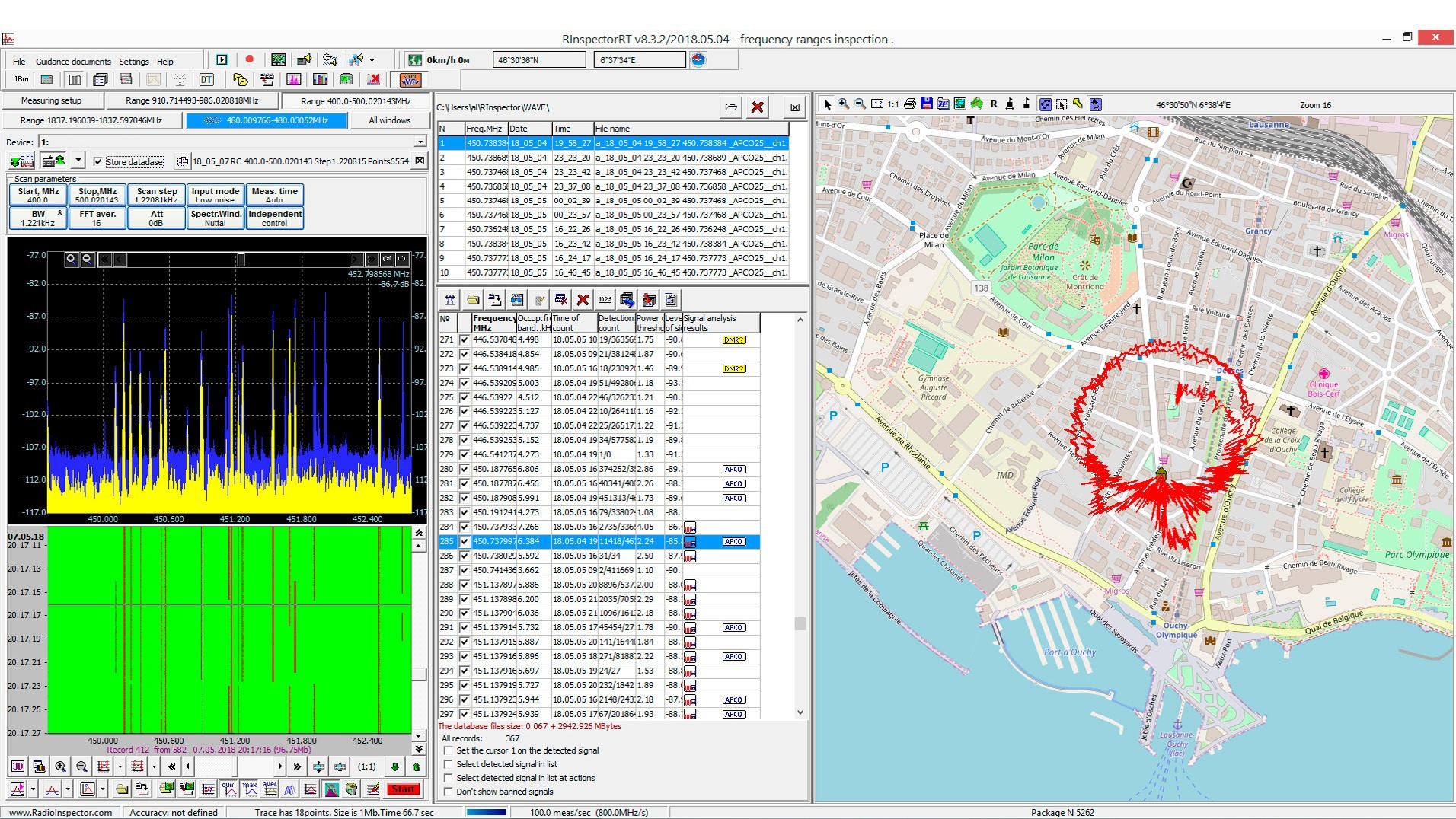

Геоинформационная система в составе СПО “RadioInspector” предназначена для отображения результатов измерений на электронной карте местности (в том числе результатов амплитудной пеленгации), обработки результатов измерений с использованием географических координат точек измерений и представления результатов обработки на электронной карте местности.

ПРИ ВЫПОЛНЕНИИ ИЗМЕРЕНИЙ (ПРОГРАММА R ADIOINSPECTORRC(RT),
I_MASTERDEVICE) О ПЦИЯ G EO П ОЗВОЛЯЕТ:
1. Отображать точки и трассу измерений на электронной карте;
2. Отображать текущую точку измерений, отображать скорость движения, азимут и высоту;
3. Отображать группировку радиоэлектронных средств, хранящихся в базе данных частотных присвоений (только программа RadioInspectorRC(RT));
4. Выполнять измерения расстояния по произвольному маршруту движения, указывать расстояние до целевой точки;

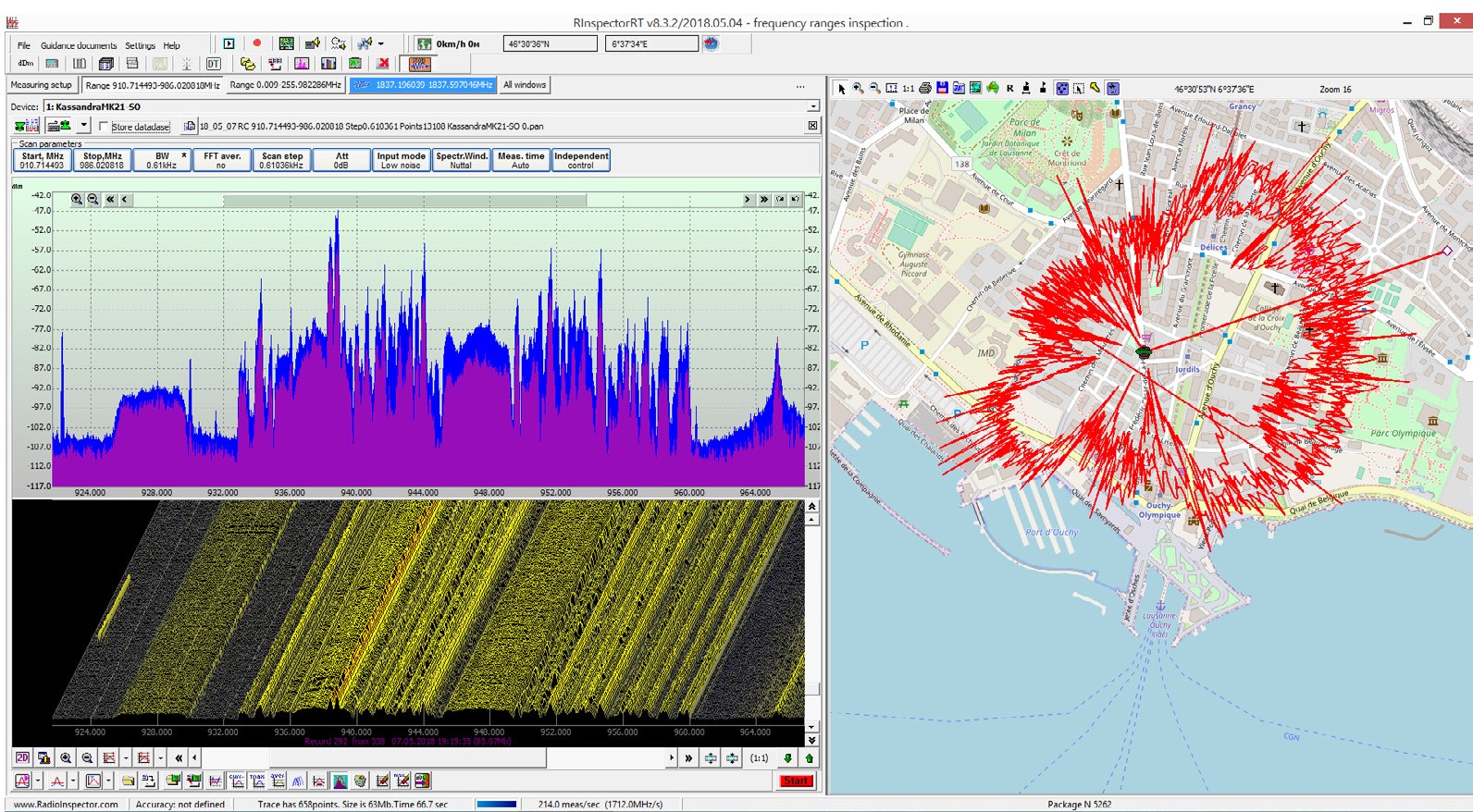

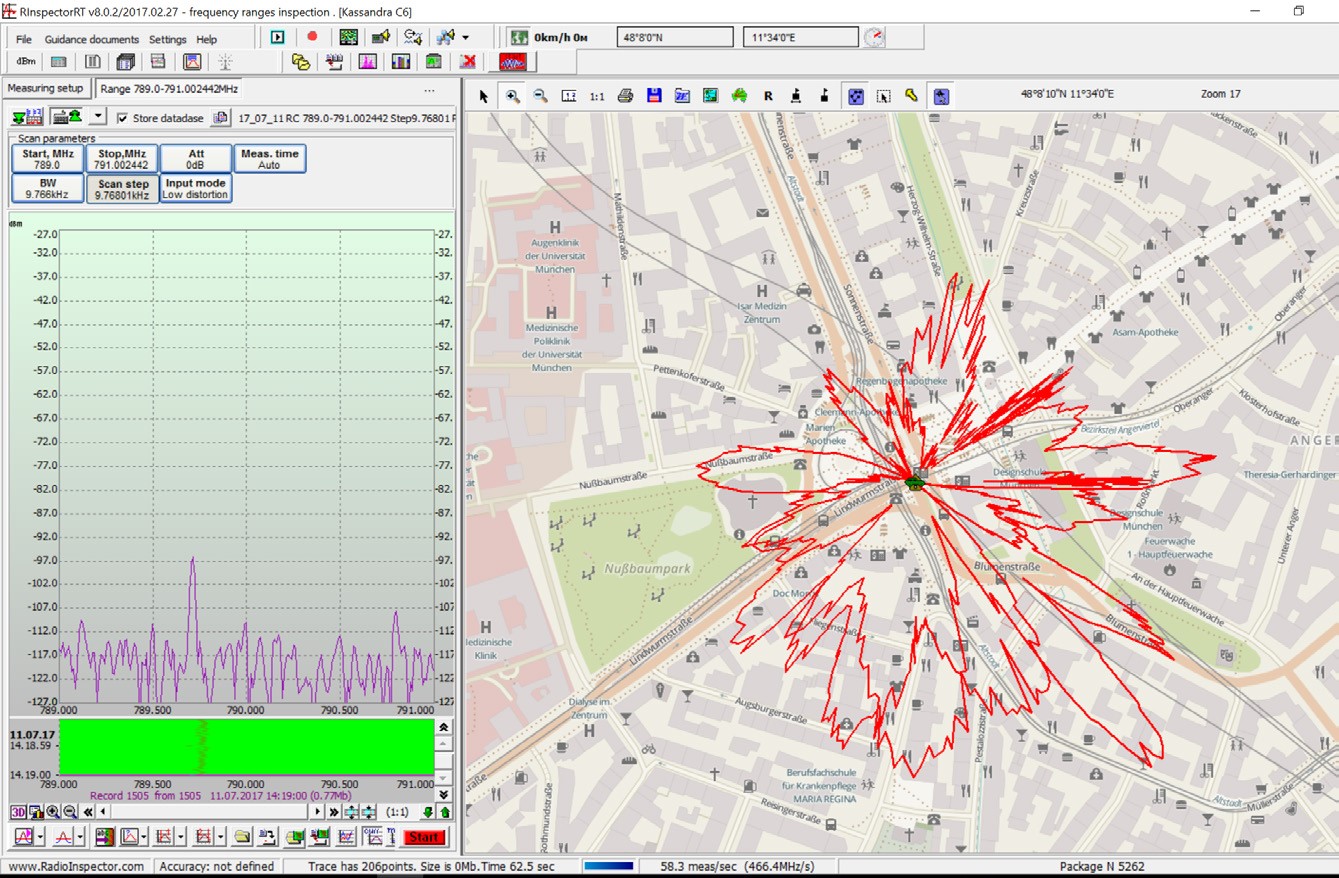

5. Отображать результаты амплитудной пеленгации;
6. Выполнять другие сервисные функции/

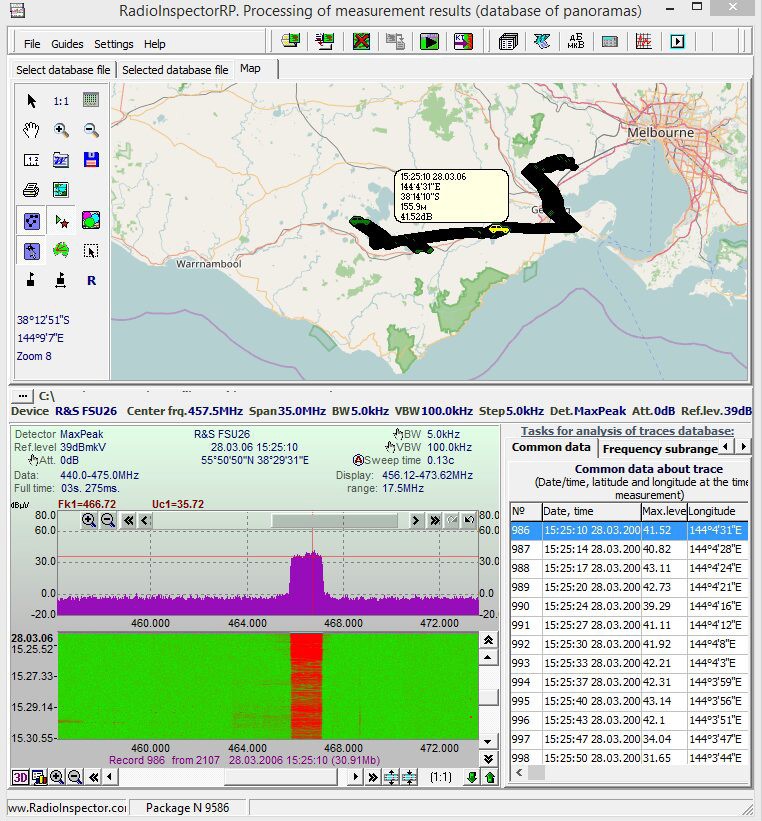

ПРИ ПОСТОБРАБОТКЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ (ПРОГРАММА
RADIOINSPECTORRP) ОПЦИЯ GEO ПОЗВОЛЯЕТ:
1. Отображать результаты амплитудной пеленгации;
2. Отображать точки и трассу измерений на электронной карте, в том числе отображать точки измерений разными цветами и разными символами, в зависимости от уровня напряжённости поля;
3. Отображать текущую точку измерений (под текущей точкой измерений здесь понимается точка, результат измерения которой приведен в поле графика панорам), выбирать и отображать необходимый график панорам, соответствующий точке измерений при выборе её на карте;
4. Оценивать радиоэлектронную обстановку в произвольной точке по маршруту движения;
5. Отображать группировку радиоэлектронных средств, хранящихся в базе данных частотных присвоений;
6. Выполнять измерения расстояния по произвольному маршруту движения;
7. Выполнять другие сервисные функции/
