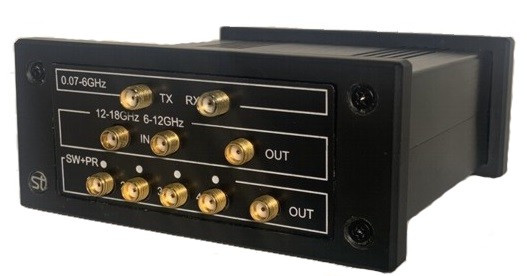

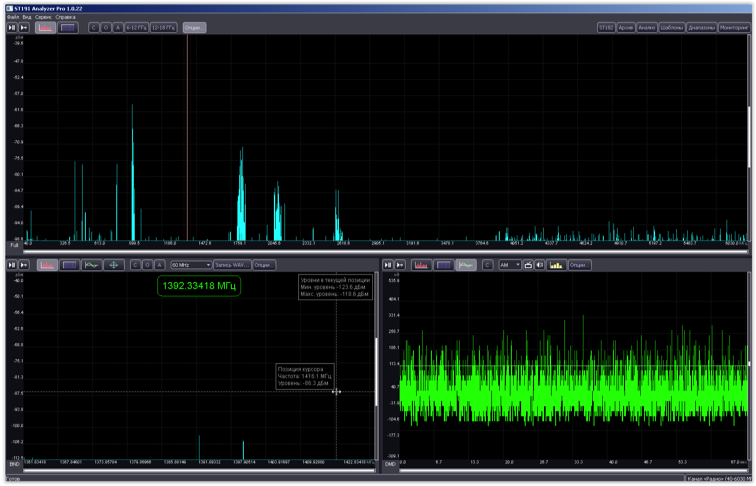

ST191

«Водопад»

Отображает изменение спектра сигнала во времени и представляет собой цветовую проекцию амплитуды сигнала на частотно-временную плоскость. Данный вид отображения помогает обнаружить и идентифицировать сигналы излучение которых различно по частоте и времени (например, сигналы с псевдослучайной перестройкой рабочей частоты ППРЧ).

Векторный анализ

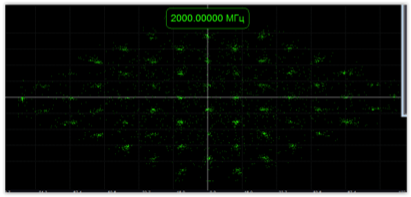

Векторная диаграмма является представлением сигнала в полярных координатах на комплексной плоскости. Полученный модуль вектора отражает мгновенную амплитуду сигнала, а угол - текущее значение фазы. Анализ траектории движения вектора позволяет идентифицировать амплитудно-модулированные, фазомодулированные, сигналы многопозиционной фазовой и смешанной амплитудно-фазовой модуляции. К таким видам относятся, например, сигналы с такой модуляцией как AM, PSK, QAM.

Запись сигналов в формате WAV

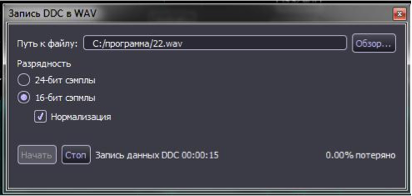

Запись данных в данном формате обеспечивает возможность отложенного анализа сигналов с использованием как специальных программ типа «Signals Analyzer», так или различного типа аудиоредактров.

Архив

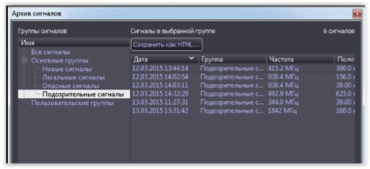

Архив служит для сохранения информации о сигналах - создание базы данных. Данными для архива являются результаты работы в опциях «АНАЛИЗ» и «МОНИТОРИНГ».

Анализ

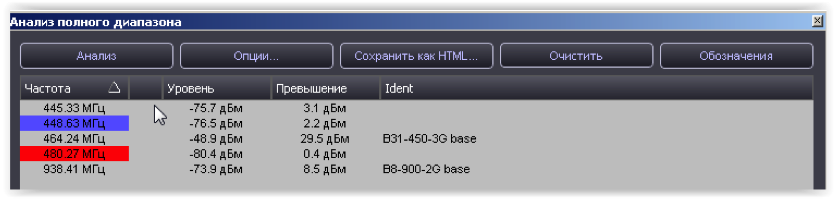

Анализ заключается в сравнении спектра, отображаемого на панели "ВЕСЬ ДИАПАЗОН", с пороговым значением заданным пользователем в режиме реального времени. Сигналы, превысившие данный порог формируют список сигналов.

Нажатие на кнопку "Анализ" инициирует проведение однократного анализа спектра с появлением списка сигналов, превысивших заданный порог.

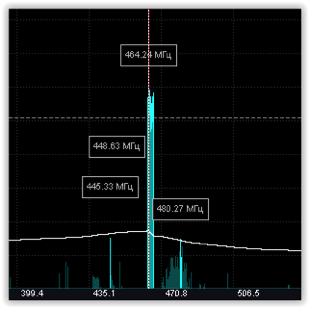

Индикация спектра меняет свой вид: весь спектр становится полупрозрачным, а обнаруженные сигналы отображаются обычным образом с индикацией пиковой частоты.

Мониторинг

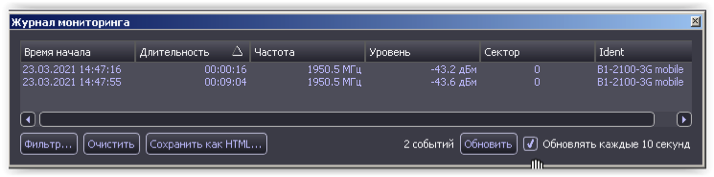

Данной опцией обеспечивается обнаружение сигналов в автономном режиме с созданием базы данных обнаруженных сигналов.

Шаблоны

Данная опция предназначена для создания одного или группы сигналов, которые нужно исключить из результатов использования АНАЛИЗА и МОНИТОРИНГА. Шаблон формируется заданием начальной и конечной частоты.

Диапазоны

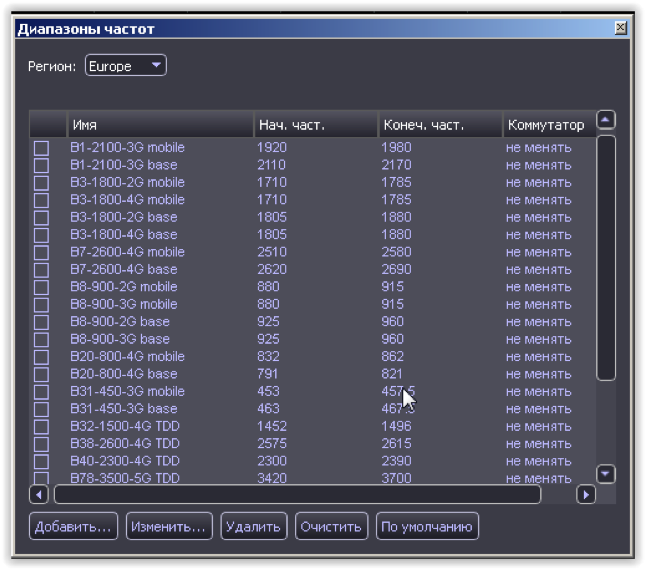

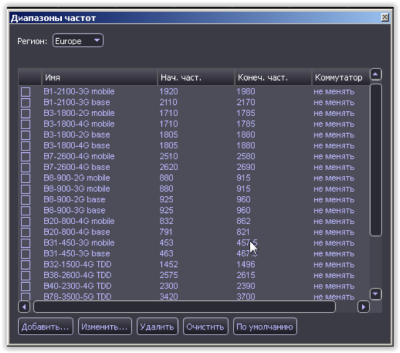

Этот режим предназначен для просмотра заранее установленных диапазонов частот. Установкой галочек можно выбрать полосы частот, относящиеся к стандартам сотовой связи и беспроводной передачи данных
Обеспечена одновременная индикация выбранных стандартов/диапазонов в окне «Весь диапазон».

Кнопка «Добавить…» вызывает окно позволяющее создать строку с новым диапазоном.

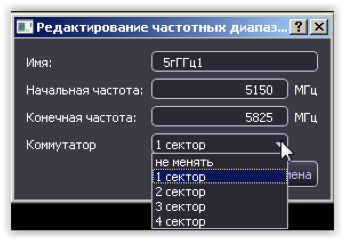

Кнопка «Изменить…», при выделении соответствующего диапазона, вызывает окно, позволяющее изменить параметры, включая возможность выбора входа антенного коммутатора. Первому входу присваивается название «Первый сектор» второму – второй..

Это позволяет, например, создать четырех секторную пеленгаторную систему.
