ST154

Основным назначением комплекса ST154 является обнаружение несанкционированной передачи информации с контролируемой территории, осуществляемой, как специальными радиопередающими устройствами, так и «легальными» средствами радиокоммуникации.

К таким территориям относятся:

• Переговорные комнаты, кабинеты и служебные помещения
• Экзаменационные помещения
• Тюрьмы, исправительные учреждения
• Территории с ограничением использования сотовых телефонов, радиостанций и т.п.

ST154 обнаруживает:

• Сотовые телефоны и модемы (CDMA450, GSM 900, 1800, 3G, 4G) *, устройства беспроводной передачи данных WLAN (2.4b и 5ГГц), BLUETOOTH и минисотовой связи (DECT).
• Аналоговые радиопередающие устройства

*предусмотрена настройка частот сотовой связи в зависимости от страны и сотового оператора.

Базовой единицей комплекса является контрольный модуль (в дальнейшем КМ) осуществляющий обнаружение несанкционированной передачи в ближней зоне и последующую передачу сигнала тревоги на пост контроля (ПК).

Зона обнаружения КМ зависит от многих факторов и в среднем оценивается значениями от 10 до 50 м².

Под постом контроля понимается ПК, ноутбук или Windows совместимый планшет с установленным специальным программным обеспечением.

Для определения местонахождения радиопередающего устройства предусмотрено:

• режим пеленгации (при количестве используемых КМ более трех)
• использование поискового контрольного модуля (ПКМ).

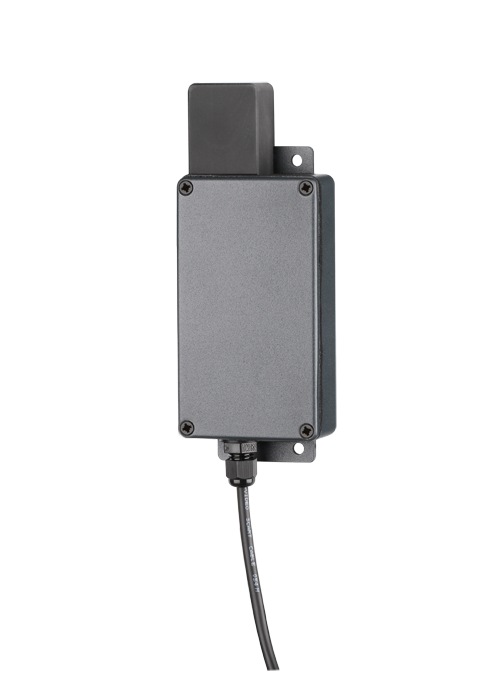

Возможно изготовление КМ в вандалозащищенном исполнении. Степень защиты IP66.

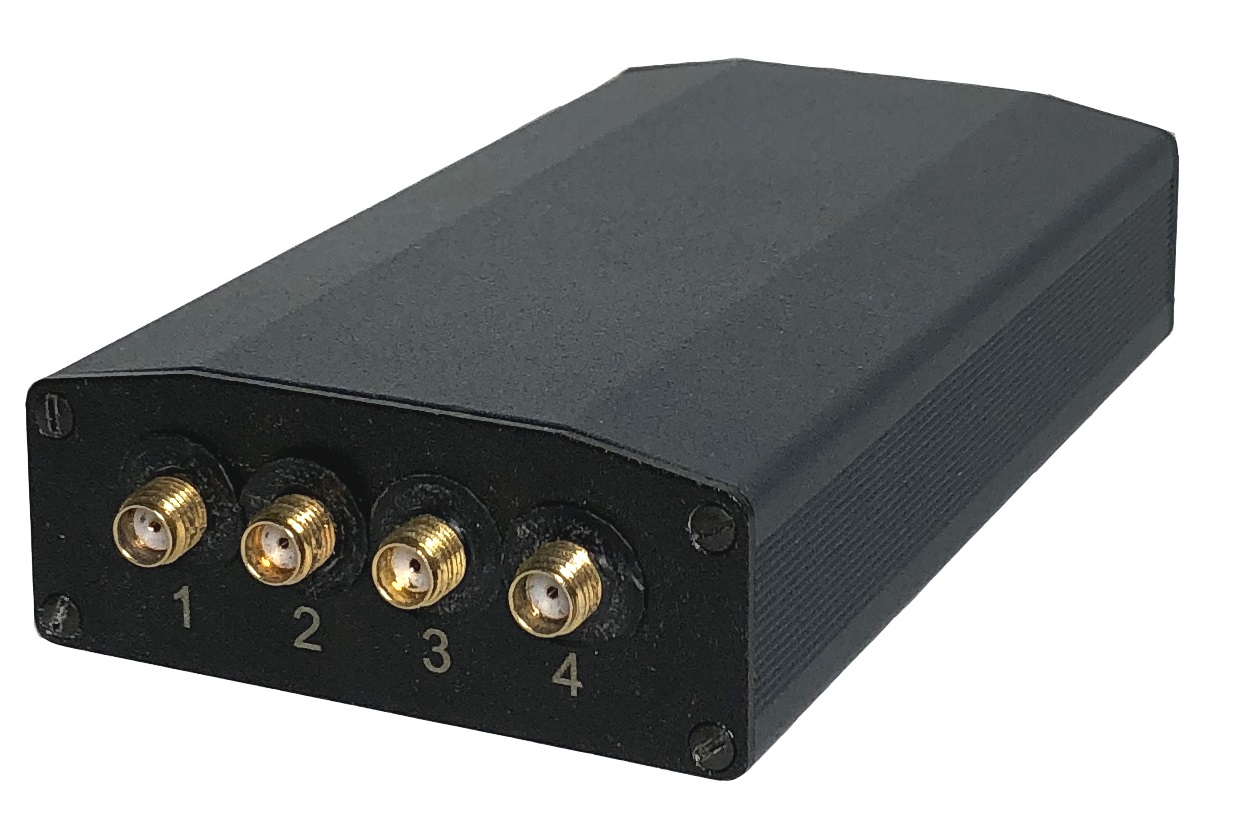

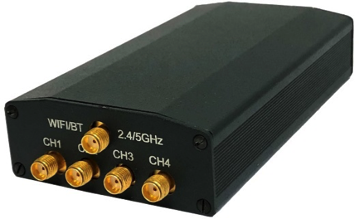

Модификация с антенным коммутатором на 4 входа

Данная модификация обеспечивает возможность подключения антенн, включая направленные, соответствующих анализируемому частотному диапазону. Это позволяет в разы увеличить дальность обнаружения при работе в широком диапазоне частот.

Управление коммутатором осуществляется из программы ST154.NET Обеспечивается два режима коммутации: ручной и автоматический. В ручном режиме, номер подключаемого входного разъема антенного коммутатора, соответствует номеру, выбранному в программе.
При выборе автоматического режима обеспечивается автоматическое последовательное подключение антенн в зависимости от частотного диапазона, задаваемого в окне установок.
В обозначении данная опция маркируется добавлением "SA". Например: ST154.E+POE+SA.

Модификация с анализатором Wi fi сетей

Использование данной опции обеспечивает обнаружение точек доступа (AP) и роутеров (далее ТД) WiFi сетей в диапазоне 2.4 и 5ГГц. Отображается уровень сигнала в точке приема, MAC адрес, название сети и частотный канал.

Необходим WiFi модуль. В обозначении данная опция маркируется добавлением "W". Например: ST154.E+POE+W.

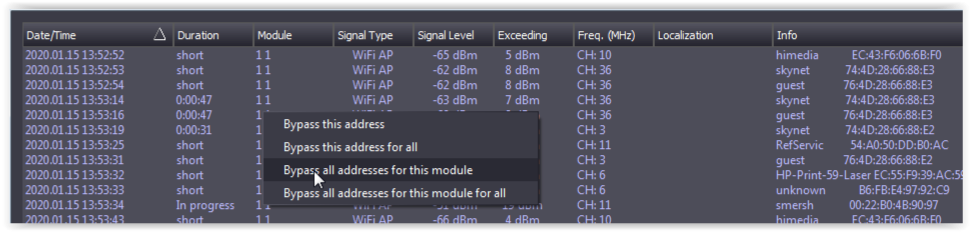

Отображение результатов анализа производится в протоколе событий. При нажатии на правую кнопку мыши появляется окно с вариантами исключения из дальнейшего анализа обнаруженных ТД.

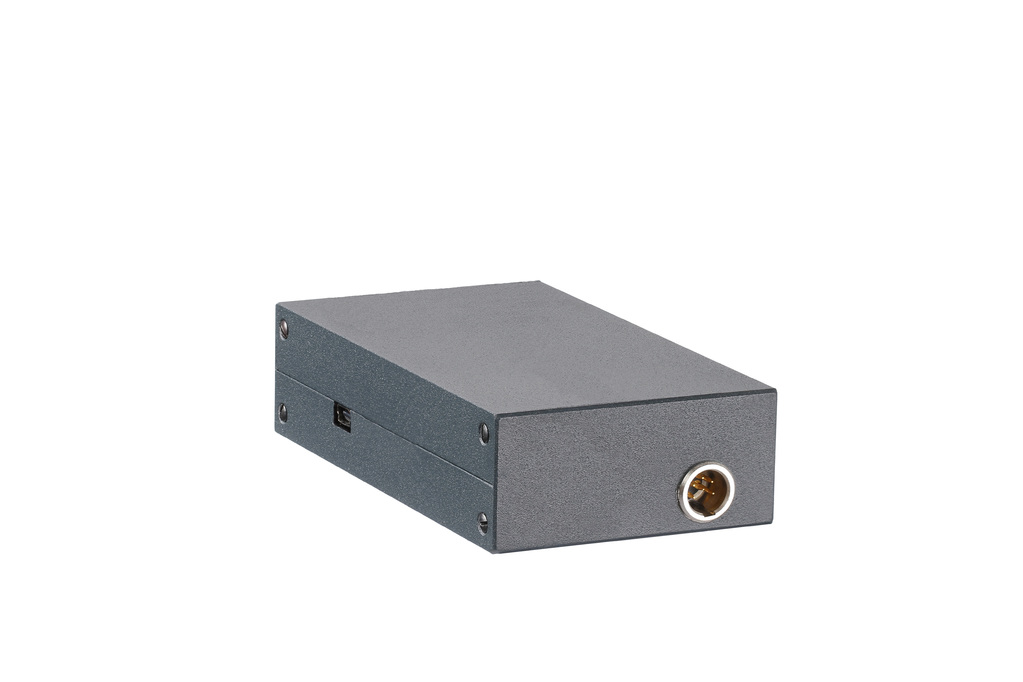

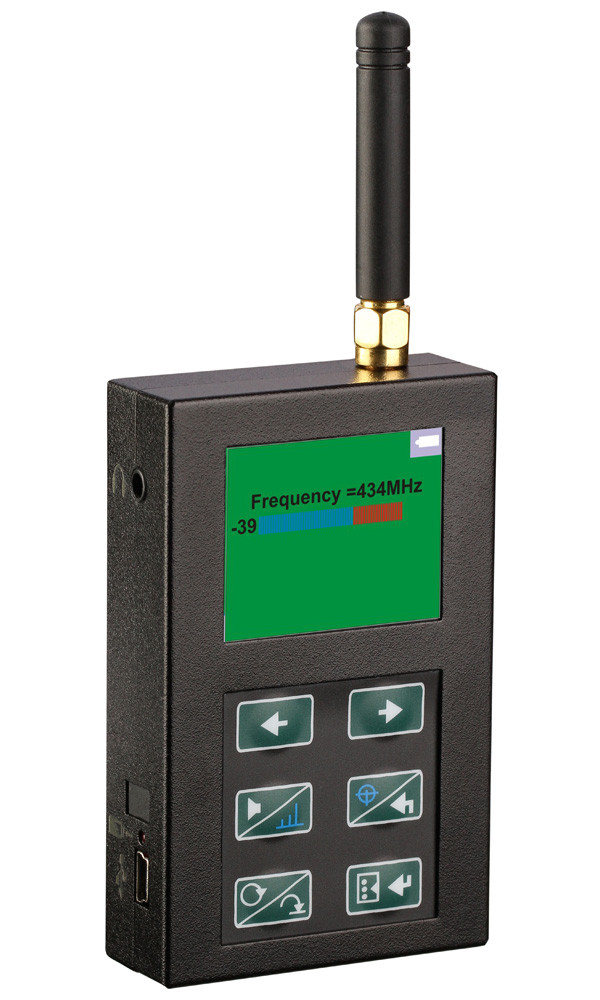

ОПИСАНИЕ ПОИСКОВОГО КОНТРОЛЬНОГО МОДУЛЯ (ПКМ).

ПКМ предназначен для  оперативного нахождение источника излучения.

Первоначально значения частоты обнаруженного стандарта или аналогового сигнала передается в ПКМ через USB порт. Поиск местонахождения источника сигнала происходит на основе измерения его уровня, отображаемого на  индикаторе ПКМ. Чем больше уровень – тем ближе источник.

ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА

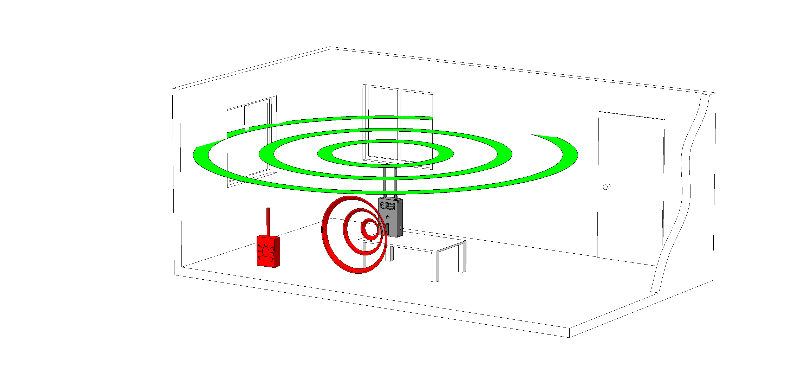

ОДИНОЧНЫЙ АВТОНОМНЫЙ.

В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ ST154.A.

Он предназначен для контроля радиообстановки в пределах одного помещения. Индикация тревоги осуществляется с помощью световой и звуковой сигнализации, источники которой расположены непосредственно на КМ. Предварительная настройка осуществляется через USB соединение.

При настройке обеспечено:

• Выбор контролируемых стандартов цифровой связи и диапазона частот поиска аналоговых радиопередатчиков Установка индивидуальных порогов в зависимости от радиообстановки.
• Встроенный специальный шаблон «Частоты сотовой связи и беспроводной передачи данных» при установке критериев обнаружения аналоговых радиопередатчиков.
• Создание собственных шаблонов сигналов.

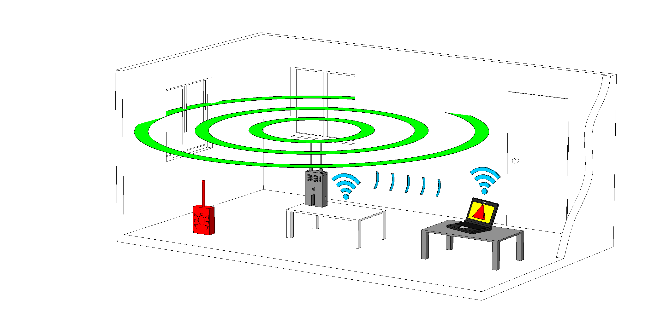

ОДИНОЧНЫЙ С КОНТРОЛЕМ НА ПК.

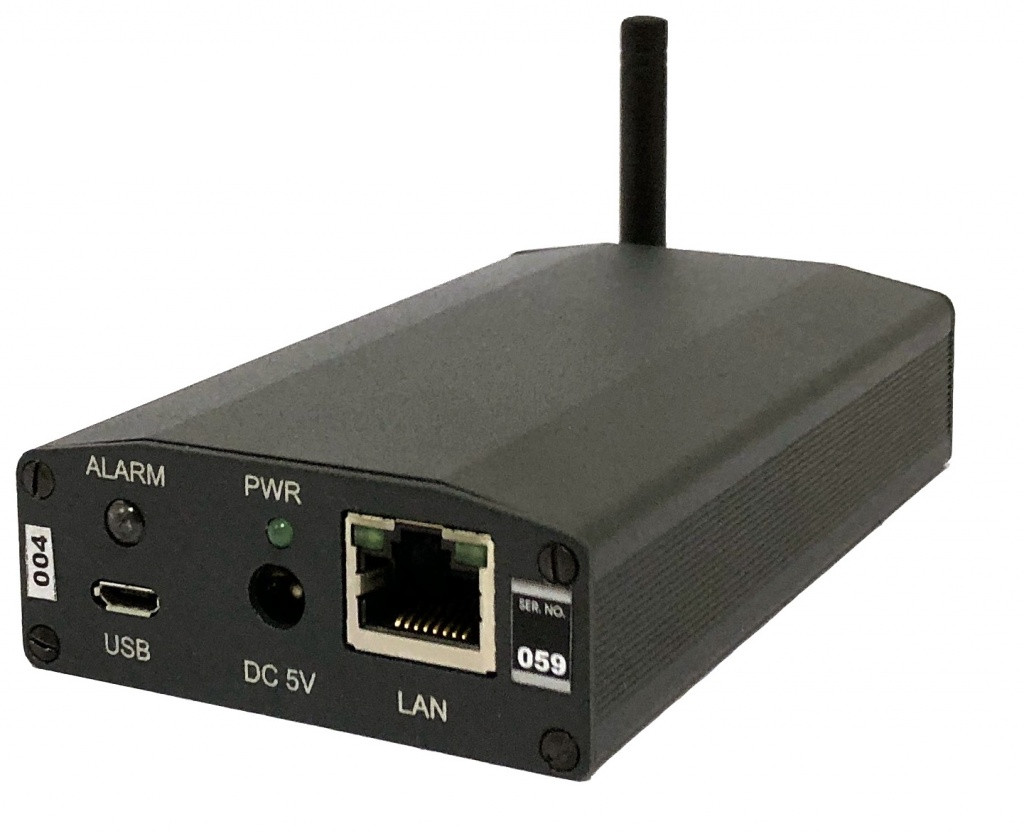

В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ - ST154.W или ST154.EВ, что обеспечивает передачу данных по сетям WLAN или ETHERNET на ПК в пределах, как специально созданного соединения, так и уже существующей сети. Сигнал тревоги на экране ПК отображается посредством мигающего значка в панели задач, звуковой сигнализации или индикатора КМ.

Возможности индикации тревоги посредством световой и звуковой сигнализации аналогично автономному варианту остаются.

ПК может находится как непосредственно в помещении, так и за его пределами, на расстоянии обусловленных возможностью используемых сетей.

В данном варианте добавляется возможность ведения круглосуточного протокола событий с обеспечением его последующего просмотра по выбранным критериям.

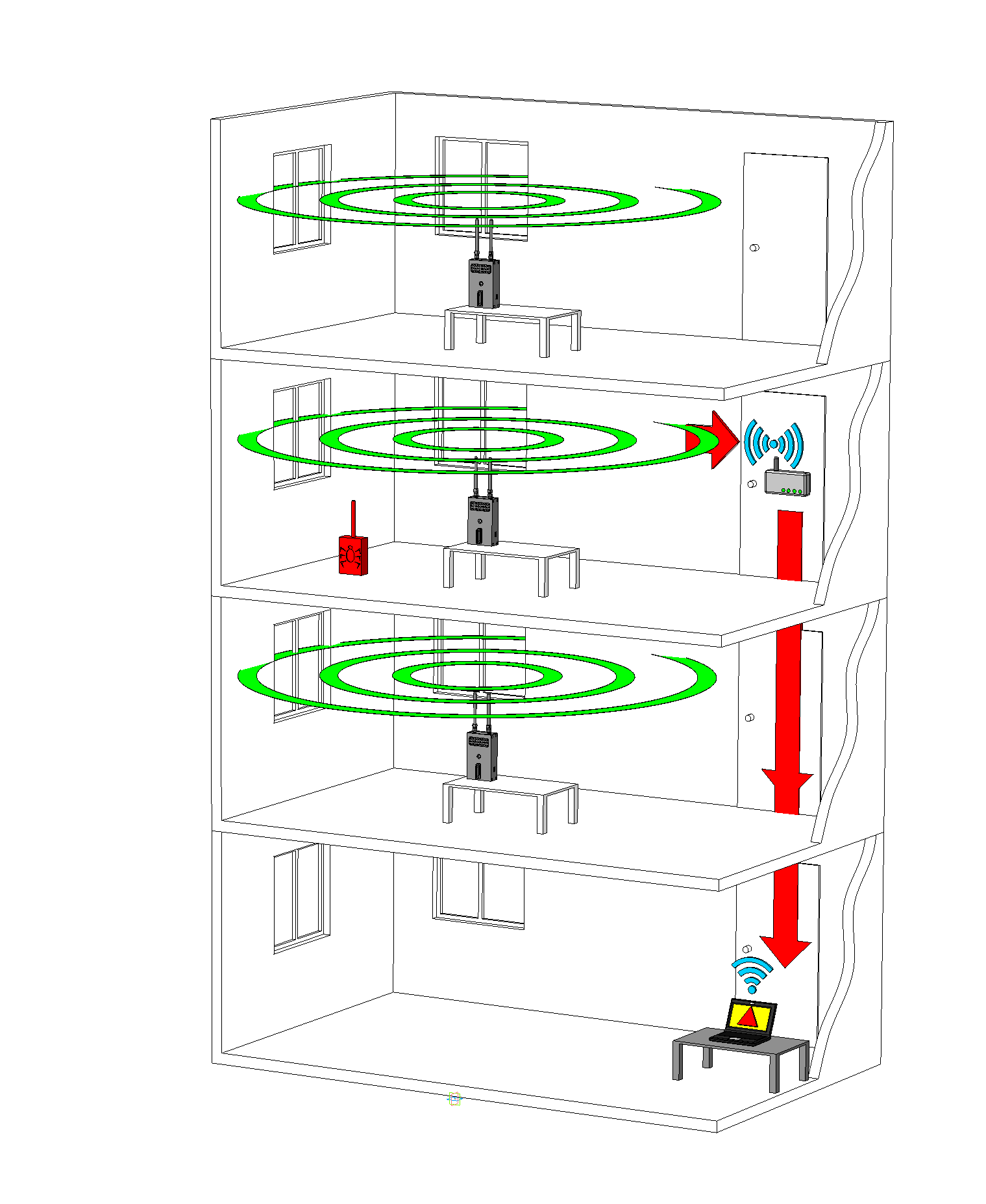

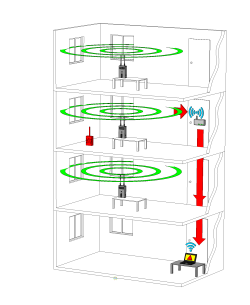

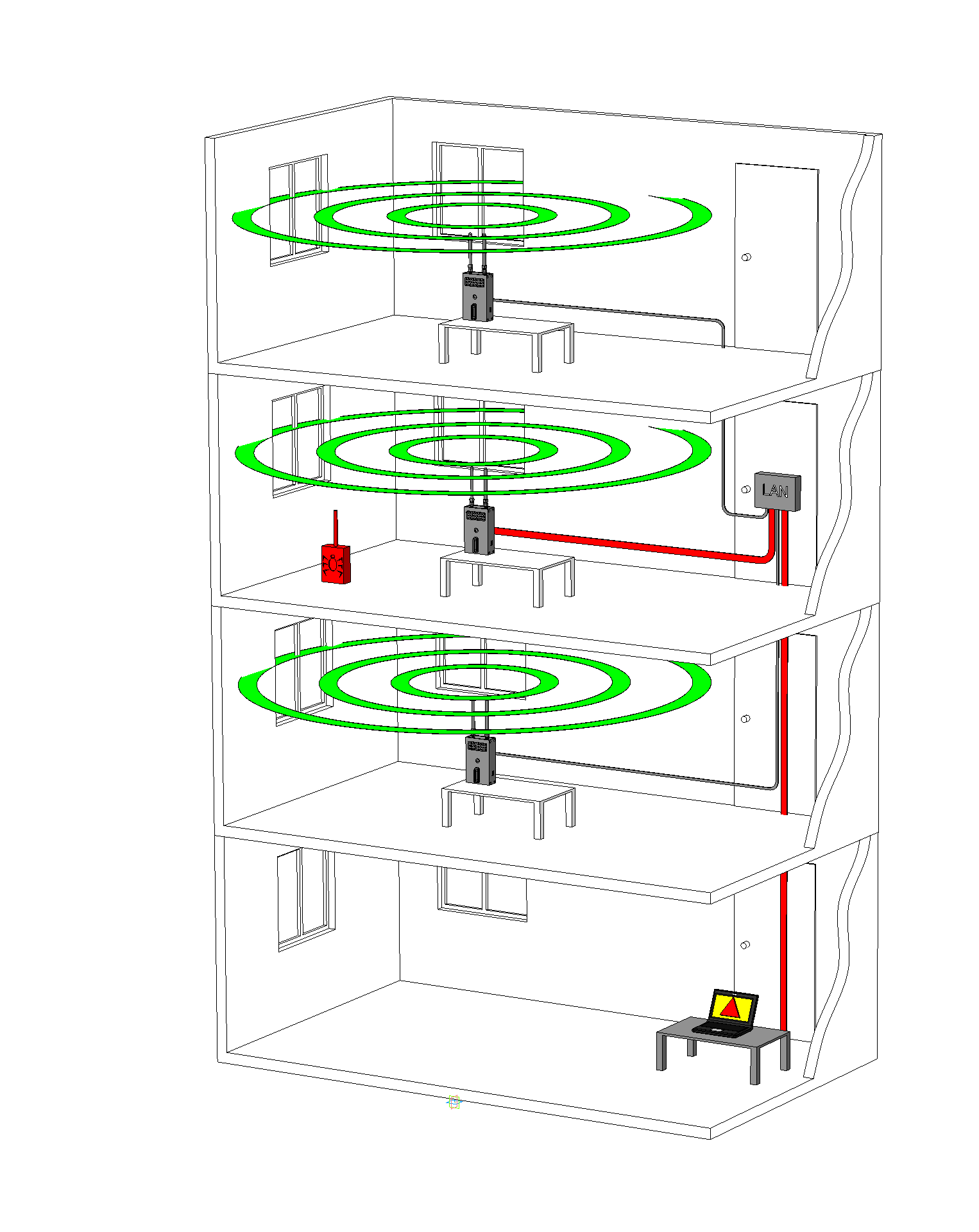

МНОГОЗОНОВЫЙ ST154.W/ST154E
КОЛИЧЕСТВО КМ ПРОПОРЦИОНАЛЬНО КОНТРОЛИРУЕМОЙ ПЛОЩАДИ

Данный вариант предназначен для контроля большого количества помещений, например, многоэтажного здания. В данном случае используются КМ с возможностью подключения (создания собственных) к сети WLAN или ETHERNET.

Помимо всех возможностей предыдущих вариантов добавляются следующие возможности:

• Автоматическая пеленгация источника радиоизлучений с индикацией зоны его местонахождения. Размер зоны зависит от расположения и количества КМ.

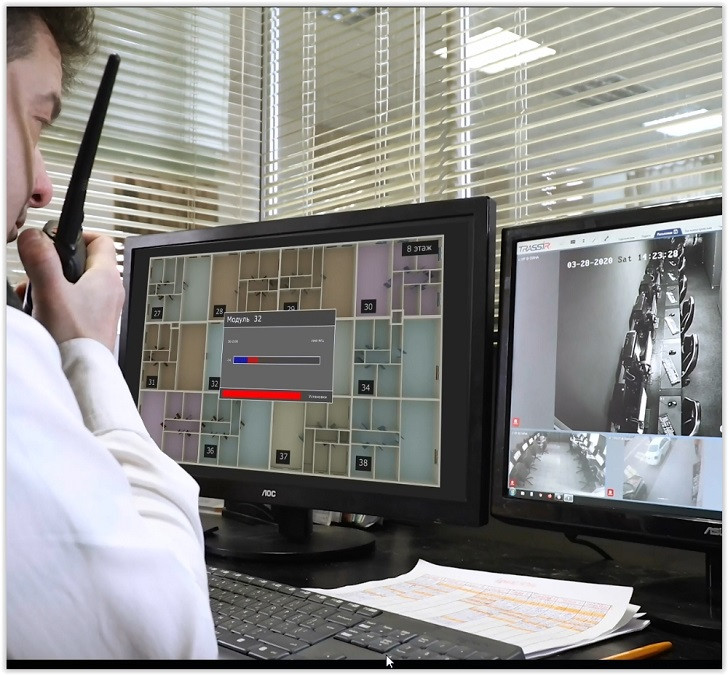

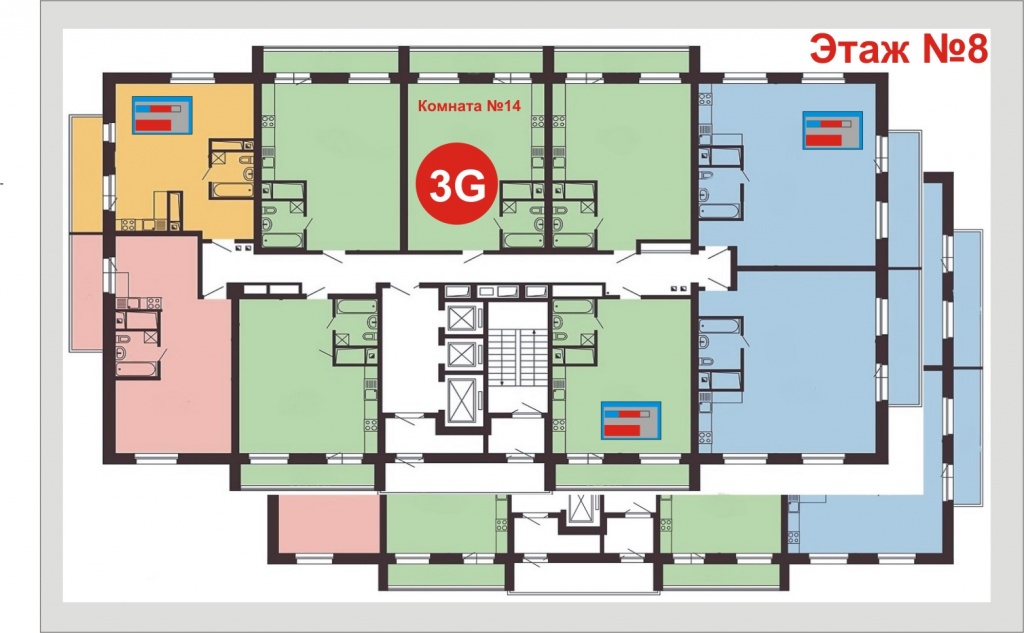

• Создания фонового рисунка, например, плана этажа с расположенным на нем мнемонических изображении КМ.

Модуль управления

Для дистанционного управления различными устройствами, в количестве до восьми штук, (например, постановщиками радиопомех, блокираторами) по ETHERNET сети предназначен модуль управления (ST154.RC).

Управление и настройка осуществляется из программы ST154.NET.

В схемотехнике изделия заложены большие возможности по организации управления: контакты реле, управляющий сигнал, обеспечение, по необходимости, обратной связи – подтверждение включения.

Комплектация:

• Контрольный модуль (ST154.A, ST154.W, ST154.E  или ST154.E+POE) - от 1 до 128 шт.
• Антенный коммутатор*
• Модуль анализа WiFi сетей*
• Поисковый модуль ST154.S (Опционально)
• Блок питания 5В 1А - от 1 до 128
• Flash накопитель с программным обеспечением
• USB кабель
• Транспортировочная тара
• Техническое описание и инструкция по эксплуатации

 * Опционально добавляется в Контрольный модуль
