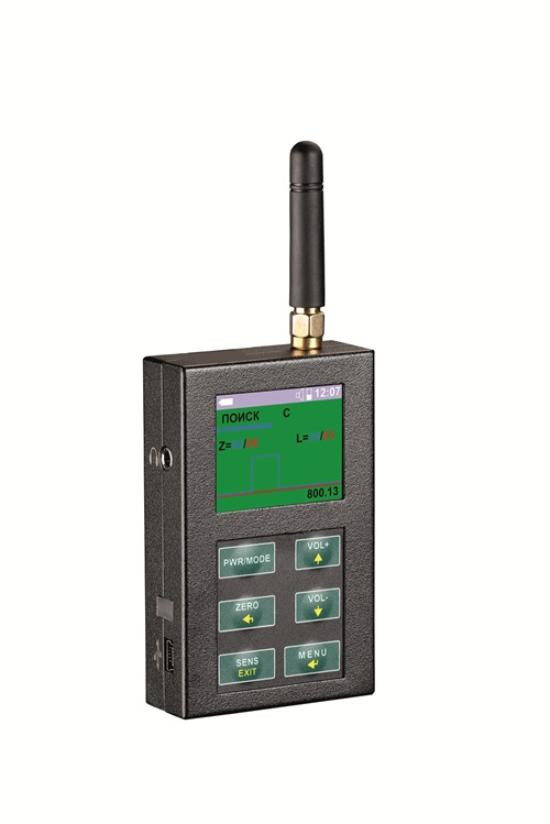

ST 112
Детектор поля
Назначение
Принцип действия ST 112 основан на широкополосном детектировании электрического поля. ST112 имеет два основных режима работы: ПОИСК и МОНИТОРИНГ.
Дополнительными режимами являются Режимы ПРОСМОТР ПРОТОКОЛА и ОСЦИЛЛОГРАФ.

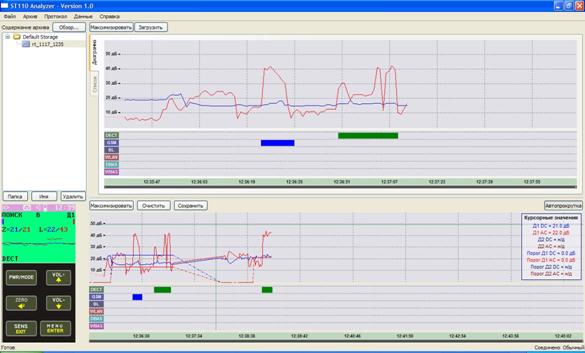

Для работы с компьютером используется специально разработанное программное обеспечение, предназначенное для:
- отображения в графическом виде результата работы ST 112 в режиме реального времени;
- загрузки и отображения, как в графическом, так и в текстовом формате результата работы ST 112 в режиме "Мониторинг" (протокол событий);
- полного управления ST 112 с ПК.
| Базовая комплектация поставки | |
| Основной блок | 1 |
| ВЧ антенна | 1 |
| Кабель USB | 1 |
| Зарядное устройство/блок питания | 1 |
| Flash накопитель с инструкцией и программным обеспечением | 1 |
РЕЖИМ ПОИСК
Данный режим предназначен для поиска и определения местоположения радиопередающих устройств (РПУ). Использование данного режима основано на визуальной оценке уровня сигналов посредством двух тридцати двух сегментных шкал. Шкалы отображает уровни постоянного и импульсного сигнала. Реализована индикация частоты стабильного сигнала. Обеспечена возможность акустического контроля посредством головных телефонов или встроенного излучателя.

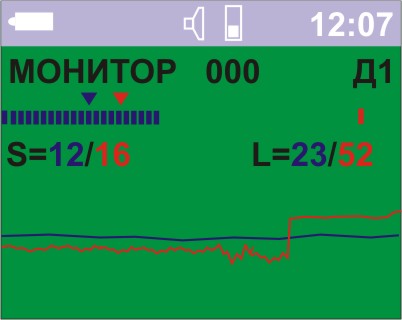

РЕЖИМ МОНИТОРИНГ
Предназначен для обнаружения РПУ, по заданному порогу, частоте или виду сигнала. При автономной работе сохранение информации осуществляется в энергонезависимой памяти изделия.

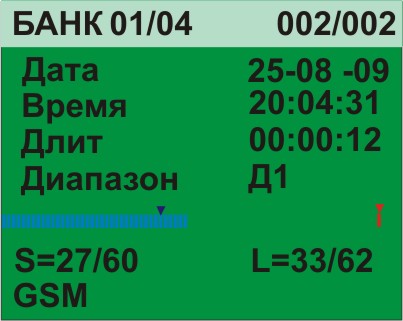

РЕЖИМ ПРОСМОТР ПРОТОКОЛА
Предназначен для просмотра протокола событий произошедших в результате работы изделия в режиме МОНИТОРИНГ.
Обеспечена возможность сортировки событий по следующим признакам: времени наступления события, длительности события, уровню сигнала и частотному диапазону.

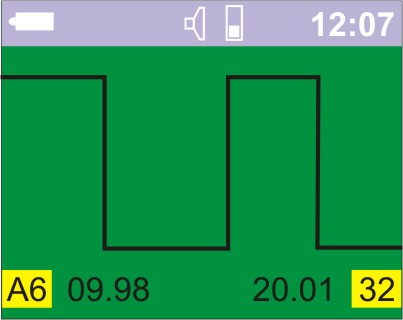

РЕЖИМ ОСЦИЛЛОГРАФ
Предназначен для анализа сигналов во временной области. Предусмотрены курсорные измерения с выводом численных значений параметров сигнала.
| Основной блок. | |
| Диапазон частот, МГц | 50-10000 |
| Диапазон частот частотомера, МГц | 50-2500 |
| Пороговая чувствительность, не более, дБм |
минус 75 |
| Чувствительность частотомера, дБм | -50 (1500МГц) |
| Погрешность измерения частоты, % | 0.005 |
| Внутренний источник питания | Li-pol батарея |
| Потребляемый ток, мА, не более: | 110 |
| Габариты основного блока, мм | 90x54x21 |
| Габариты упаковки, мм | 155X35X40 |
| Вес брутто, не более, кг | 0.25 |
