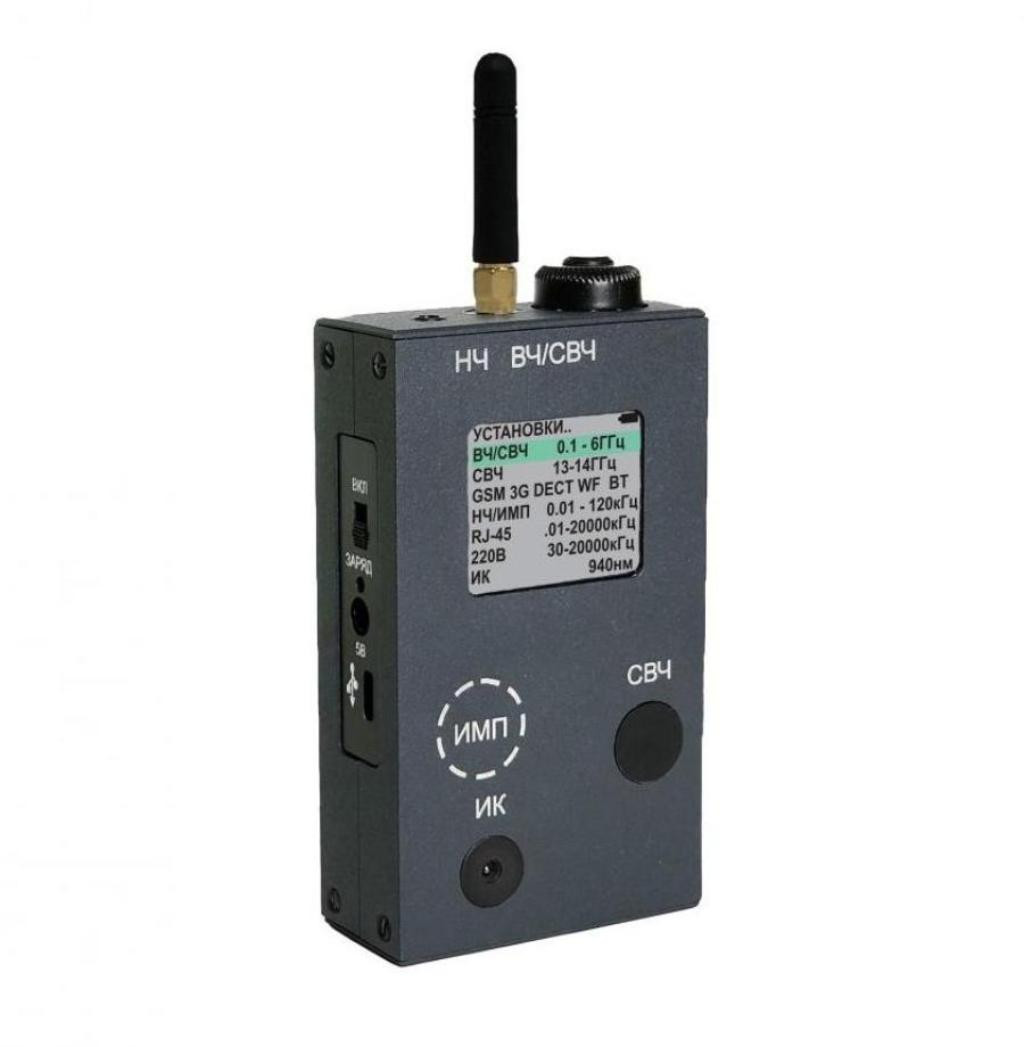

ST122
Портативный имитатор сигналов
Назначение
ST122 предназначен для имитации:
- Каналов передачи информации, используемых специальными техническими средствами негласного получения информации (СТС НПИ).
- Нелинейного эффекта при подключении к проводным линиям СТС НПИ.
- Побочного электромагнитного излучения СТС НПИ.
Область использования:
- Обучение.
- Проведение лабораторных испытаний и измерений.
- Контроль работоспособности поисковых приборов и устройств.
ST122 обеспечивает генерацию:
- Радиосигналов с произвольно выбираемыми значениями частот в диапазоне 100 - 6000МГц, регулируемой выходной мощностью, АМ, ЧМ и ЧМн модуляцией , методом передачи ППРЧ, ШПС и СКП
- СВЧ сигналов в диапазоне 13-14ГГц.
- Сигналов, имитирующих цифровые стандарты передачи данных (GSM 2,3,4G, DECT, BLUETOOTH и WLAN).
- НЧ и ВЧ сигналов в сеть 220В и слаботочные линии.
- ИК сигнала с модуляцией НЧ сигналом и выбором поднесущей частоты.
- Звуковых и ультразвуковых сигналов, как с произвольно выбираемыми значениями частот, так и с частотами, соответствующим значениям октавных и трехоктавным фильтров. Обеспечено непосредственное подключение динамического излучателя к выходному разъему ST122.
- Низкочастотного магнитного поля имитирующего ПЭМИ РЭА (диктофонов, смартфонов и т.п.).

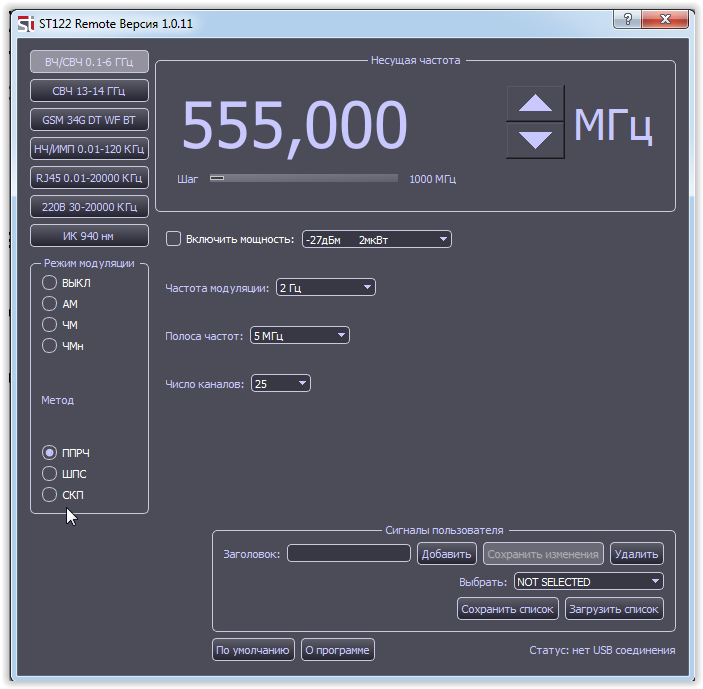

Обеспечено управление ST122 с Windows совместимого ПК с использованием специального программного обеспечения «ST122.Remote» c возможностью создания своей базы данных сигналов.
Комплектность поставки:
- Основной блок
- ВЧ антенна
- СВЧ антенна 2.5/5ГГц
- Кабель "220В"
- Кабель "RJ-45"
- Кабель "3/RJ-45"
- Кабель "USB"
- Выносной динамик
- Блок питания/зарядное устройство
- Flash накопитель с программным обеспечением и инструкцией по эксплуатации
-
Технические характеристики
| Выход "ВЧ-СВЧ" | |
| Диапазон частот, МГц | 100-6000 |
| Шаг перестройки частоты, кГц | 10, 100, 1000, 10000, 100000 |
| Уровень сигнала, дБм | минус 27 – плюс 20 |
| Вид модуляции | АМ, ЧМ, ЧМн |
| Метод передачи | ППРЧ, СКП. ШПС |
| Диапазон перестройки ППРЧ, МГц | 1, 5, 10, 20, 50, 100 |
| Количество каналов ППРЧ | 10, 25, 50 |
| Полоса ШПС, МГц | 0.3, 0.5, 1, 2, 4 |
| Время передачи сигнала СКП, сек | 0.0001- 99 |
| Время накопления СКП, сек | 0.01-5999 |
| Имитируемые стандарты передачи данных | CDMA, GSM, 3G, 4G, DECT, WLAN и BLUETOOTH |
| Источник СВЧ излучения "СВЧ" | |
| Диапазон частот, ГГц 14-14.5 | |
| Модуляция ИКМ | |
| Подводимая к антенне мощность, дБм 10 | |
| Выход "RJ-45" | |
| Диапазон частот, кГц | 0.01-20000 |
| Максимальная амплитуда сигнала, среднеквадр, В | 0.5 |
| Вид модуляции | АМ, ЧМ, ШИМ |
| Частота следования импульсов, Гц | 1,10, 20, 50, 100 |
| Скважность | 1, 5,10, 20 |
| Выход "220В" | |
| Диапазон частот, кГц | 30-20000 |
| Максимальная амплитуда сигнала, В | 1 |
| Максимально допустимое напряжения на входе, В | 380 |
| Модуляция | ЧМ, ШИМ |
| Источник инфракрасного излучения “ИК” | |
| Длина волны, нм | 940 |
| Диапазон частот поднесущей, кГц | 0.01- 5000 |
| Выходная оптическая мощность, мВт | 0.5 |
| Вид модуляции | АМ, ЧМ, ШИМ |
| Выход "НЧ" | |
| Диапазон частот, кГц | 0.01-120 |
| Выбор частот | произвольный, октавные и трехоктавные |
| Максимальная выходная мощность, Вт | 0.3 |
| Минимальное сопротивление нагрузки, Ом | 8 |
| Модуляция | АМ, ЧМ, ШИМ |
| Источник магнитного поля "ИМП" | |
| Эквивалентный магнитный момент источника магнитного поля на частоте 1кГц, А*м2 | 2*10-4 |
| Интерфейс | USB |
| Источник питания | встроенный Li pol аккумулятор, 1.8А/ч Блок питания 5В 2А |
| Габариты, мм Основной блок (без атенны) |
111.5X62.2X27 |
| Упаковка | 235X220X75 |
