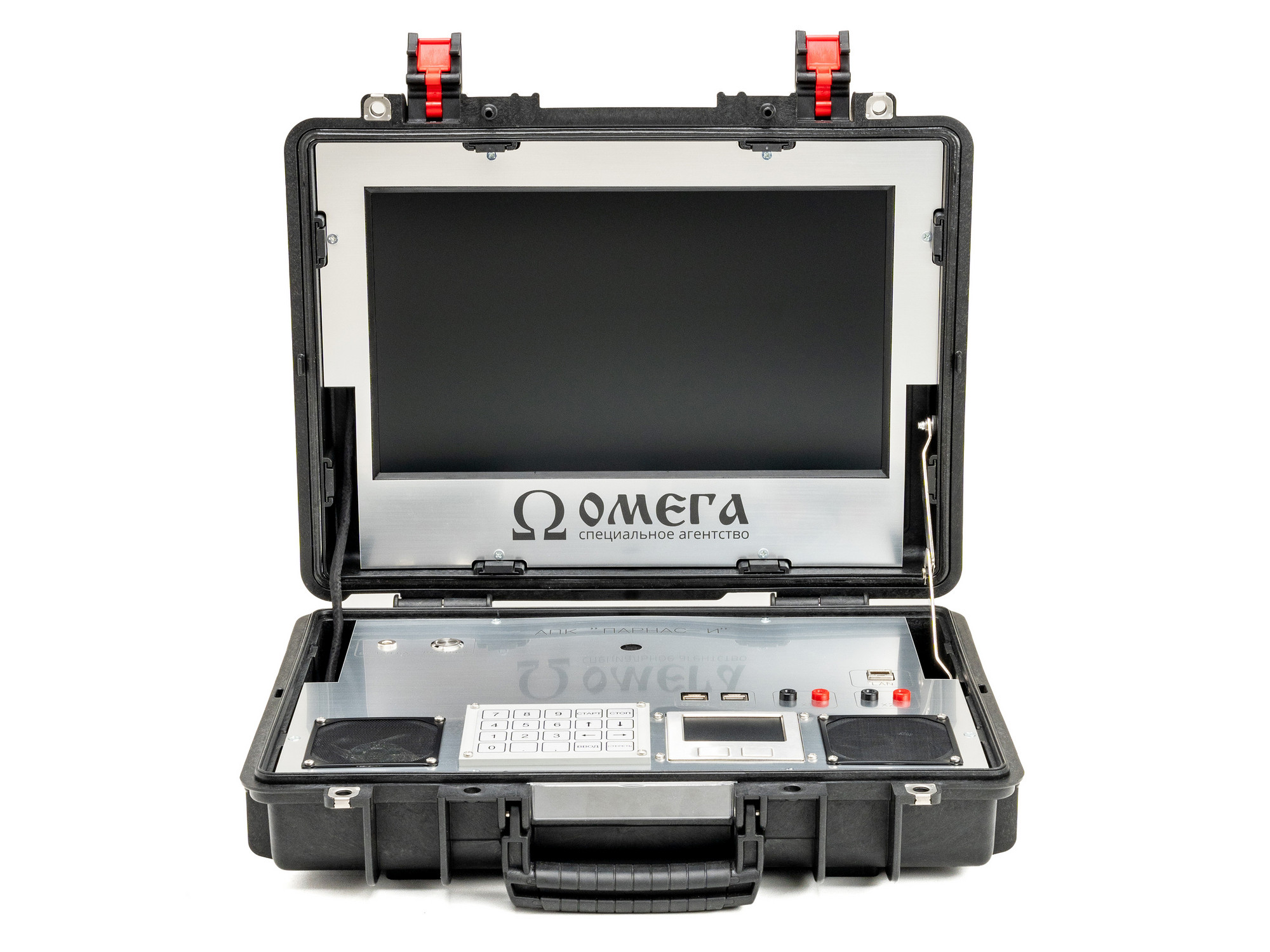

Парнас-И

Многофункциональный управляемый имитатор сигналов

Назначение

Аппаратно-программный комплекс «ПАРНАС-И» это многофункциональный управляемый имитатор сигналов, предназначенный для:

имитации работы приемников дистанционного управления в цепях питания технических средств;
имитации работы акустоэлектрических преобразователей в цепях питания технических средств;
имитации работы источников модулированного вторичного излучения;
имитации работы источников модулированного вторичного сигнала в проводных линиях;
имитации работы источников ИК излучения, в том числе модулированного;
имитации работы беспроводных средств доступа;
имитации работы радиопередающих устройств.

Изделие может использоваться для:

тестирования поискового оборудования;
обучения специалистов, привлекаемых к работам по выявлению в технических средствах и помещениях возможно внедренных электронных устройств негласного получения информации, а также проведению специальных исследований на побочные электромагнитные излучения и наводки технических средств.

Заказать

Технические характеристики

Наименование параметра	Значение параметра
ПДУ - Имитация работы приемника дистанционного управления
Диапазон настройки центральной частоты приёма	от 70 МГц до 6·ГГц
Шаг перестройки центральной частоты	100 кГц
Виды модуляций принимаемого сигнала	АМ, ЧМ
Диапазон частот принимаемого модулирующего (информационного) сигнал	от 100 Гц до 15 кГц
Диапазон настройки полосы пропускания	от 200 кГц до 4 МГц
Шаг перестройки полосы пропускания	50 кГц
Цепи питания ввода имитируемого сигнала	USB, X1
Диапазон настроек уровня сигнала в цепи питания***	От 10 мкВ до 500 мкВ
АЭП - Имитация работы акустоэлектрического преобразователя
Цепи питания ввода имитируемого сигнала	USB, X1
Диапазон частот	от 175 Гц до 11025 Гц
Диапазон настроек уровня сигнала в цепи питания***	от 10 дБ/мкВ до 50 дБ/мкВ
ВИ - Имитация работы источника модулированного вторичного излучения
Диапазон настройки центральной частоты	от 70 МГц до 6·ГГц
Шаг перестройки центральной частоты	100 кГц
Вид модуляции	АМ
Диапазон настройки полосы пропускания	от 200 кГц до 4 МГц
Шаг перестройки полосы пропускания	50 кГц
Максимальный настраиваемый индекс модуляции**	~1×10^-3
Минимальный настраиваемый индекс модуляции**	~1×10^-8
ВС - Имитация работы источника модулированного вторичного сигнала
Диапазон настройки центральной частоты	от 70 МГц до 400·МГц
Шаг перестройки центральной частоты	100 кГц
Вид модуляции	АМ
Диапазон настройки полосы пропускания	от 200 кГц до 4000 кГц, с шагом перестройки 50кГц
Шаг перестройки полосы пропускания	50 кГц
Максимальный настраиваемый индекс модуляции, не менее**	~1×10^-3
Минимальный настраиваемый индекс модуляции, не более**	~1×10^-8
ИК - Имитация работы источника инфракрасного излучения
Количество источников излучения	4
Диапазон длинны волны излучения, нм	от 840 до 960
Вид модуляции излучения	АМ
Мощность источников излучения, мВт	4, 20, 30, 60
Амплитуда модулирующего сигнала в цепи питания ИК (разъём «X2»)	от 1 мВ до 25 мВ
БСД - Имитация работы беспроводных средств доступа
Стандарты беспроводных средств доступа	Bluetooth 2.1, Bluetooth 4.0, Wi-Fi 802.11n (в режиме Wi-Fi точка доступа)
Диапазон установок времени перезапуска Bluetooth	от 1 секунды до 500 секунд.
РПУ - Имитация работы радиопередающих устройств
Диапазон настройки центральной частоты передатчика	от 70 МГц до 6 ГГц
Виды модуляций передаваемого сигнала	АМ, ЧМ
Диапазон установки глубины АМ	от 10% до 100%
Шаг перестройки глубины АМ	1%
Диапазон установки девиации ЧМ	от 50 кГц до 500 кГц
Шаг перестройки девиации ЧМ	10 кГц
Уровень сигнала***, дБм	от -135 до -90
индекс модуляции, полученный относительно зондирующего сигнала в тракте приема комплекса обнаружения (измерительного комплекса) при уровне звукового давления 94 dB на частоте 2025 Гц; , * максимальные уровни, измеренные для всего частотного диапазона с учетом спадов и подъемов АЧХ приемных и передающих трактов.
