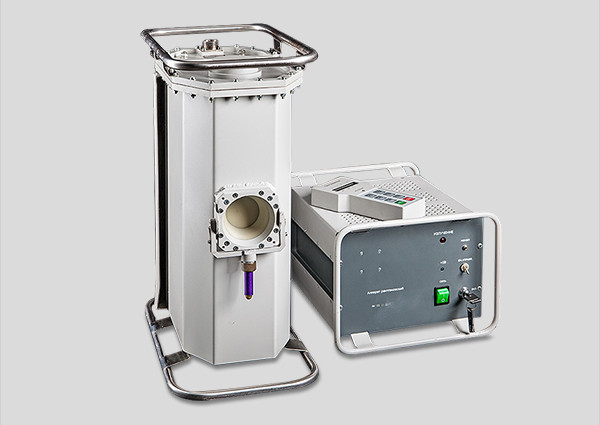

РАП 220-5
Аппарат рентгеновский переносной сильноточный
Назначение
Предназначен для проведения специального рентгеновского контроля, а также неразрушающего контроля изделий, материалов, сварных соединений направленным пучком рентгеновского излучения.
Может быть использован и для других целей, где требуется пучок рентгеновского излучения с максимальной энергией до 220 кэВ.
Может применяться как в стационарных, так и нестационарных условиях (производственные цеха, строительные и монтажные площадки, полевые условия).
В переносной версии выпускается с воздушным охлаждением излучателя. По дополнительному требованию заказчика аппарат может выпускаться с водяным охлаждением излучателя (стационарная версия).
-
Технические характеристики
Диапазон напряжения рентгеновской трубки: 50 - 220 кВ
Диапазон тока рентгеновской трубки: 0,3 - 5,0 мА
Шаг регулировки напряжения: 1 кВ
Шаг регулировки тока: 0,1 мА
Размер фокусного пятна трубки: 2,0х2,0 мм
Угол раствора рабочего пучка: 40х60 град.
Номинальная толщина просвечивания Fe: 30*/40** мм
* F=700 мм, Dопт=2,0, пленка типа Agfa-Gevaert D7, усиливающие свинцовые экраны 0,05-0,09 мм, время экспозиции – 300 с. Автоматическая обработка, G135, 26,5 °С, 6,5 мин. цикл.
** F=700 мм, Dопт=2,0, пленка типа Agfa-Gevaert D7, флуоресцирующие усиливающие экраны УПВ-2, время экспозиции – 300 с. Автоматическая обработка, G135, 26,5 °С, 6,5 мин. цикл.
Номинальная мощность: не более 2000 ВА
Масса излучателя/блока питания/пульта: не более 29,5/10,5/0,3 кг
Габаритные размеры:
- излучателя: 380х220х490(Н) мм

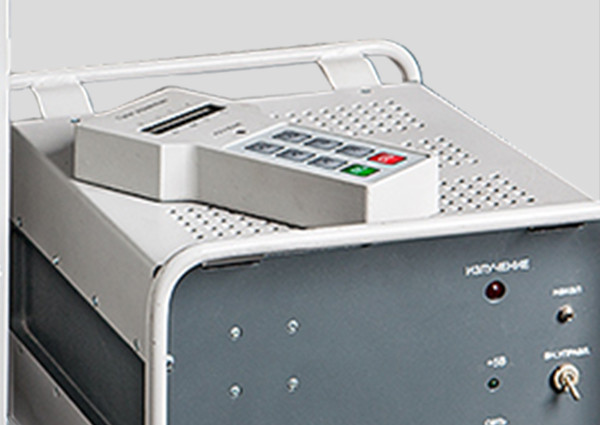

- блока питания: 340х340х210(Н) мм
- пульта управления: 175х85х25(Н) мм
Мощность экспозиционной дозы при анодном напряжении 220 кВ и токе 3,5 мА на расстоянии 500 мм от выходного окна: не менее 0,26 Гр/мин
Напряжение питающей однофазной сети переменного тока: 220 В, 50/60 Гц
