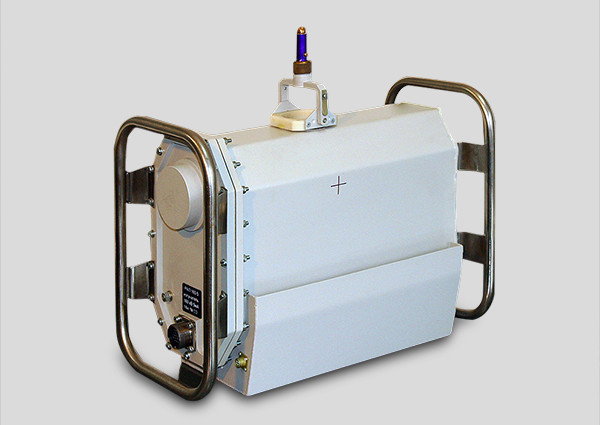

РАП 160-5
Аппарат рентгеновский переносной сильноточный
Назначение
Предназначен для проведения специального рентгеновского контроля, а также неразрушающего контроля изделий, материалов, сварных соединений направленным пучком рентгеновского излучения.
Может быть использован и для других целей, где требуется пучок рентгеновского излучения с максимальной энергией до 160 кэВ.
Может применяться как в стационарных, так и нестационарных условиях (производственные цеха, строительные и монтажные площадки, полевые условия).
-
Технические характеристики
Диапазон напряжения рентгеновской трубки: 40 - 160 кВ
Диапазон тока рентгеновской трубки: 0,2 - 5,0 мА
Шаг регулировки напряжения: 1 кВ
Шаг регулировки тока: 0,1 мА
Размер фокусного пятна трубки: 1,2х1,2 мм
Угол раствора рабочего пучка: 40 град.
Номинальная толщина просвечивания Al: 66* мм
* - F=700 мм, Dопт=2,0, пленка типа Agfa-Gervaert D4 ,без усиливающих экранов, время экспозиции – 300 с. Автоматическая обработка, G135, 26,5 °С, 6,5 мин. цикл.
Номинальная толщина просвечивания Fe: 11** мм
** - F=700 мм, Dопт=2,0, пленка типа Agfa-Gervaert D7, свинцовые усиливающие экраны, 0,05-0,09 мм, время экспозиции – 300 с. Автоматическая обработка, G135, 26,5 °С, 6,5 мин. цикл.
Номинальная мощность: не более 1700 ВА
Масса излучателя/блока питания/пульта: не более 16/8/0,3 кг
Габаритные размеры:
- излучателя: 320х200х390(Н) мм
- блока питания: 305х270х210(Н) мм
- пульта управления: 175х85х25(Н) мм
Мощность экспозиционной дозы при напряжении 160 кВ и токе 3,5 мА на расстоянии 500 м от выходного окна: не менее 0,14 Гр/мин
Напряжение питающей однофазной сети переменного тока: 220 В, 50/60 Гц
