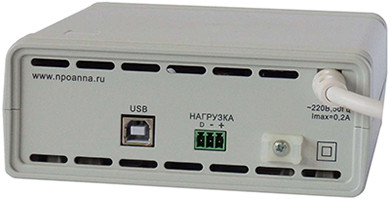

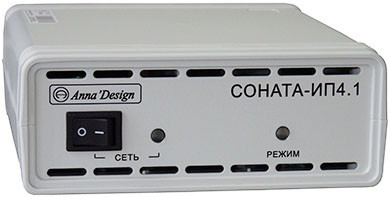

Соната-ИП4.1
Блок электропитания и управления
Назначение
Блоки электропитания и управления «Соната-ИП4.1», «Соната-ИП4.2» и «Соната-ИП4.3» предназначены для:
1) электропитания и управления подключаемыми к выходу «Нагрузка» элементами системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б (далее — Системы) в ходе ее эксплуатации;
2) управления подключаемыми к выходу «Нагрузка» средств активной защиты информации от утечки за счёт ПЭМИН («Соната-Р3», «Соната-Р3.1», «Соната-РС3»);
3) автоматический контроль исправности и режимов работы подключенных к нему устройств;
4) настройки (установки интегрального уровня, корректировки спектра и т.п.) изделий, перечисленных в п.1 и п.2, и считывания из них служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.), при инсталляции (проверке) комплекса технических средств защиты информации.
Для выполнения п.3 и п.4. изделия «Соната-ИП4.1», «Соната-ИП4.2» и «Соната-ИП4.3» необходимо подключить к управляющей ПЭВМ.
Устройства, не имеющие интерфейс ReBus-4, могут подключаться к Системе через блоки сопряжения «Соната-СК4.1» и «Соната-СК4.2».
Блоки электропитания и управления «Соната-ИП4.1», «Соната-ИП4.2» и «Соната-ИП4.3» являются частью Системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б и сертифицируются в ее составе.
Требования к управляющей ПЭВМ
| Минимальная аппаратная конфигурация | Частота процессора — 1 ГГц. Оперативная память — 512 MB. Порт USB. Монитор — цветной SVGA с разрешением 1024×768. Клавиатура. Мышь |
| Операционная система | Microsoft Windows XP SP3 и более поздние |
На основе блока питания и управления «Соната-ИП4.1» и «Соната-ИП4.3» возможно создание комплексов ТСЗИ для защиты выделенного помещения.
Использование интерфейса Ethernet 10/100BaseT блока питания и управления «Соната-ИП4.2» позволяет обеспечить удаленный мониторинг состояния и управление комплексом ТСЗИ. Пример использования — комплекс ТСЗИ 3105. Также с помощью «Сонаты-ИП4.2» возможно создание группы комплексов с единым рабочим местом удаленного мониторинга и управл ения. Пример такого применения — комплекс ТСЗИ 3109.
Использование блока электропитания и управления «Соната-ИП4.3» позволяет снизить затраты на создание небольших (до 10 «точек») систем «Соната-АВ4Б», а уменьшенные габариты позволяют устанавливать его в полостях небольших объемов.
| Параметр | Значение | ||
|---|---|---|---|
| «Соната-ИП4.1» | «Соната-ИП4.2» | «Соната-ИП4.3» | |
| Количество «физических» выходов для подключения нагрузок | 1 | ||
| Количество «логически» управляемых устройств, шт., не менее | 239 | ||
| Выходное напряжение, В | 12,5 ± 0,5 | ||
| Интерфейс/протокол управления подключаемыми к выходу «Нагрузка» устройствами | ReBus-4 | ||
| Нагрузочная способность1), мА, не более | 1500 | 500 | |
| Мощность, потребляемая от сети, Вт, не более | 40 | 8 | |
| Электропитание | сеть ~220В/50Гц | ||
| Виды индикации (отображаемая информация) | световая, звуковая | ||
| Интерфейс для подключения к управляющей ПЭВМ | USB 2.0 | ||
| Интерфейс удаленного мониторинга | Нет | Ethernet 10/100BaseT, RJ45, TCP/IPv4, статический IP, DHCP клиент | Нет |
| Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств | СПО "Камертон"2) | ||
| Программное обеспечение для удаленного мониторинга элементов Системы | Нет | СПО "Инспектор«2) | Нет |
| Условия эксплуатации: температура окружающей среды относительная влажность воздуха |
от +5 до +40 °С до 80 % при температуре +25 °С |
||
Примечания.
1) Рекомендации по расчету количества элементов комплексов ТСЗИ и подбору кабеля.
2) СПО «Инспектор» и полнофункциональное СПО «Камертон» (код 610) поставляется по запросу. Статус СПО «Инспектор» — «Демо-версия».
